مشخصات کلی

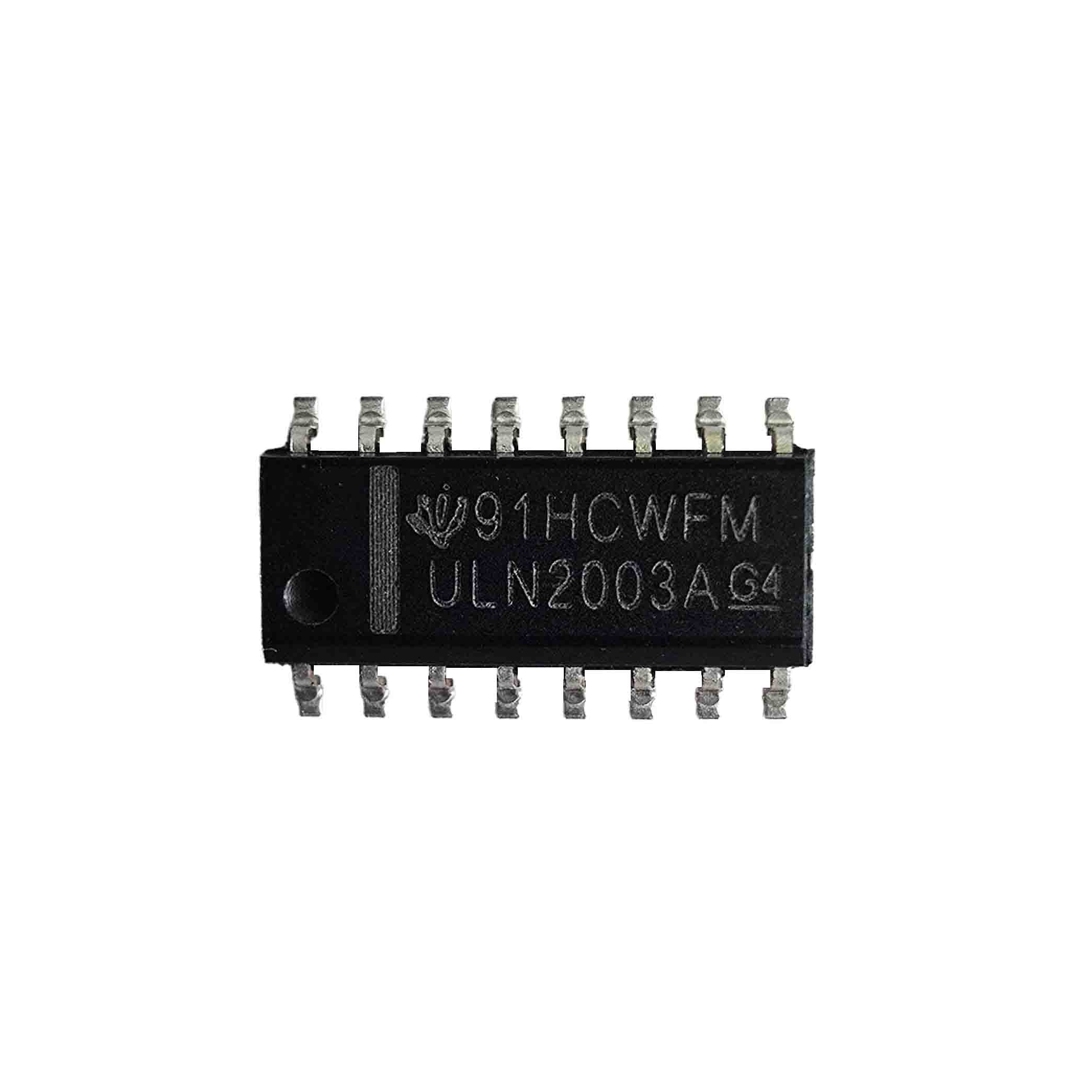

ترانزیستور دارلینگتون ULN2003ADR یک آی‌سی درایور دارلینگتون آرایه‌ای است که شامل هفت جفت ترانزیستور NPN می‌باشد. این آی‌سی قادر است سیگنال‌های منطقی ضعیف را از میکروکنترلرها یا آردوینو تقویت نموده و بارهایی با ولتاژ تا ۵۰ ولت و جریان تا ۵۰۰ میلی‌آمپر برای هر کانال را راه‌اندازی کند. وجود دیودهای کلمپ کاتد مشترک داخلی در خروجی هر کانال، این چیپ را برای سوئیچ کردن بارهای القایی مانند رله و موتور ایده‌آل ساخته است و نیازی به دیود خارجی نخواهید داشت.
در صورت نیاز به جریان بالاتر، امکان موازی کردن خروجی‌ها وجود دارد. ULN2003A دارای مقاومت بیس داخلی 2.7kΩ برای هر جفت دارلینگتون بوده و مناسب راه‌اندازی مستقیم با خروجی TTL یا CMOS 5 ولت است.
کاربردهای اصلی ULN2003ADR
- راه‌اندازی رله‌های ۵، ۱۲ و ۲۴ ولت (استفاده گسترده در پروژه‌های رله و اتوماسیون)
- درایو استپر موتور و موتور DC کوچک (بدون نیاز به مدار واسط)
- سوییچینگ بارهای القایی مانند سلف
- درایور نمایشگر‌ها (LED ماتریسی و سون سگمنت)
- کنترل بارهای نوری و لامپ‌های قدرت
- مدارهای واسط بین میکروکنترلر و قطعات قدرت
- بافر برای سیگنال‌های منطقی و تقویت جریان در کل پروژه‌های الکترونیکی
مزیت کلیدی ULN2003ADR:
- مدار ساده، قابل اطمینان و اقتصادی برای راه‌اندازی بارهای توان بالا به عنوان مدار واسط
- محافظت خودکار در برابر ولتاژ بازگشتی بارهای القایی
- اتصال مستقیم به آی‌سی‌های منطقی رایج مانند آردوینو، AVR، ESP8266، ESP32 و انواع میکروکنترلر
ULN2003A انتخابی استاندارد و حرفه‌ای برای تقویت جریان و راه‌اندازی انواع بارهای صنعتی و DIY در پروژه‌های الکترونیک است.
| نوع ترانزیستور | |
|---|---|
| Vce(V) | |
| Ic(A) | |
| تعداد آرایه | |
| پکیج | |
| ماکزیمم توان اتلافی (mW) |
