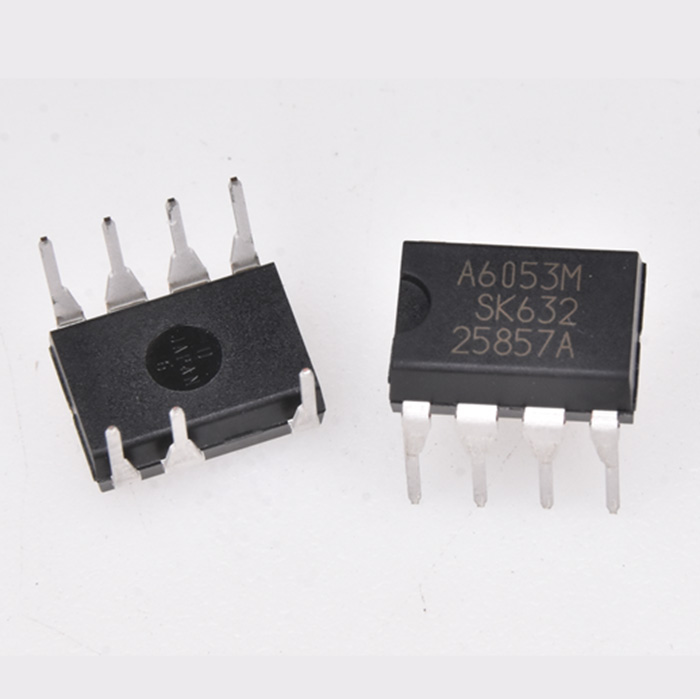

آی‌سی سوئیچینگ STR-A6053M

STR-A6053M یک آی‌سی کنترلر منبع تغذیه با ساختار Current Mode PWM است که برای طراحی منابع تغذیه کم‌مصرف و اقتصادی به‌کار می‌رود. این مدل با مقاومت روشنی 1.9 اهم و توان خروجی بالاتر، گزینه‌ای مناسب برای آداپتورهای AC/DC، لوازم خانگی، منبع تغذیه کمکی و تجهیزات OA، AV و صنعتی است.

ویژگی‌های اصلی

• کنترل PWM از نوع Current Mode برای عملکرد پایدار و دقیق
• قابلیت Brown-In / Brown-Out برای بهبود عملکرد در نوسانات ولتاژ ورودی
• توان خروجی بالاتر نسبت به مدل‌های پایین‌تر سری STR-A6000
• مناسب برای طراحی‌های کم‌قطعه و اقتصادی
• قابلیت استفاده در تجهیزات عمومی و صنعتی

مشخصات فنی مهم

• مقاومت روشن‌بودن (RDS(ON)): 1.9 اهم
• جریان پیک درین: 4.0 آمپر
• انرژی آوالانچ: 86 میلی‌ژول
• ولتاژ پایه VCC: تا 32 ولت
• دمای کاری: منفی 20 تا 125 درجه سانتی‌گراد
• دمای نگهداری: منفی 40 تا 125 درجه سانتی‌گراد

کاربردها

• آداپتورهای AC/DC کم‌قدرت
• لوازم خانگی
• منابع تغذیه کمکی
• تجهیزات OA، AV و صنعتی

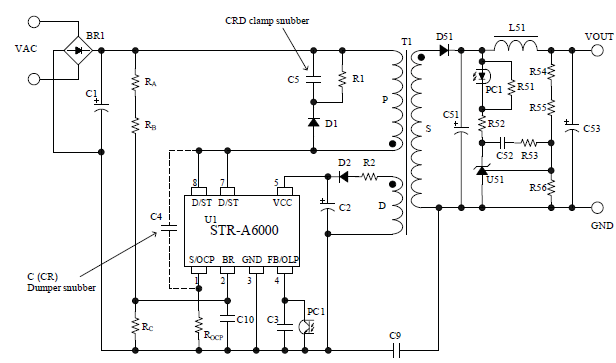

نمونه مدار متداول

چیدمان پایه‌ها
