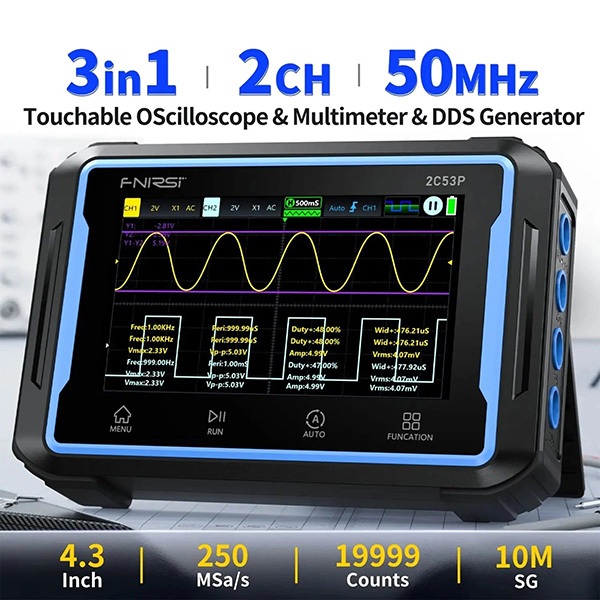

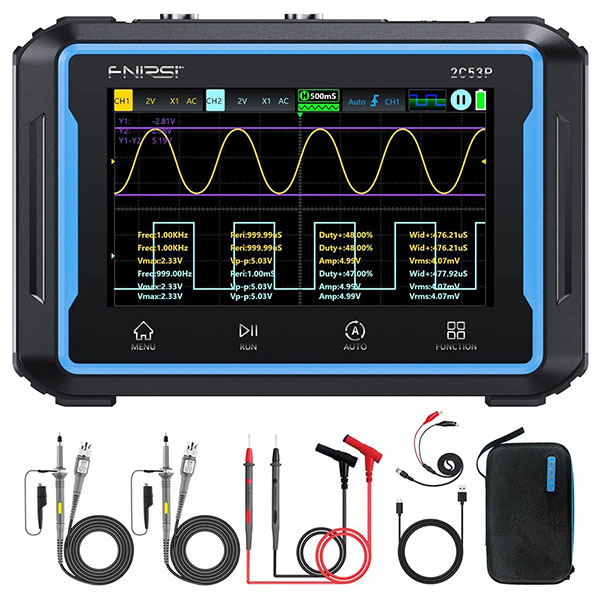

اسیلوسکوپ، مولتی‌متر و سیگنال‌ژنراتور FNIRSI® 2C53P – دستگاه ۳ در ۱ حرفه‌ای

FNIRSI® 2C53P 3‑IN‑1 Dual Channel Oscilloscope Multimeter DDS Generator یک ابزار اندازه‌گیری چندمنظوره و قدرتمند است که سه دستگاه حیاتی اسیلوسکوپ دیجیتال دو کاناله، مولتی‌متر True RMS و سیگنال‌ژنراتور DDS را در یک بدنه‌ی قابل‌حمل ترکیب می‌کند.

این مدل نسخه ارتقاءیافته 2C23T بوده و با پهنای باند 50MHz، نرخ نمونه‌برداری 250MS/s و نمایشگر لمسی IPS، گزینه‌ای ایده‌آل برای تعمیرکاران حرفه‌ای، مهندسین الکترونیک، دانشجویان رشته برق و آزمایشگاه‌ها محسوب می‌شود.

اسیلوسکوپ دیجیتال دو کاناله

بخش اسیلوسکوپ این دستگاه بر پایه معماری FPGA + MCU + ADC طراحی شده که باعث پایداری بالا و ثبت دقیق سیگنال‌ها می‌شود.

ویژگی‌های اصلی اسیلوسکوپ:

• دو کاناله (Dual Channel)
• پهنای باند آنالوگ 50MHz
• نرخ نمونه‌برداری واقعی 250MSa/s
• عمق ذخیره‌سازی تا 64KByte
• حداکثر ولتاژ قابل اندازه‌گیری ±400V
• حساسیت عمودی از 10mV/div تا 10V/div
• بازه زمانی 10ns/div تا 10s/div
• رزولوشن عمودی 8 بیت
• پشتیبانی از پروب 1X / 10X

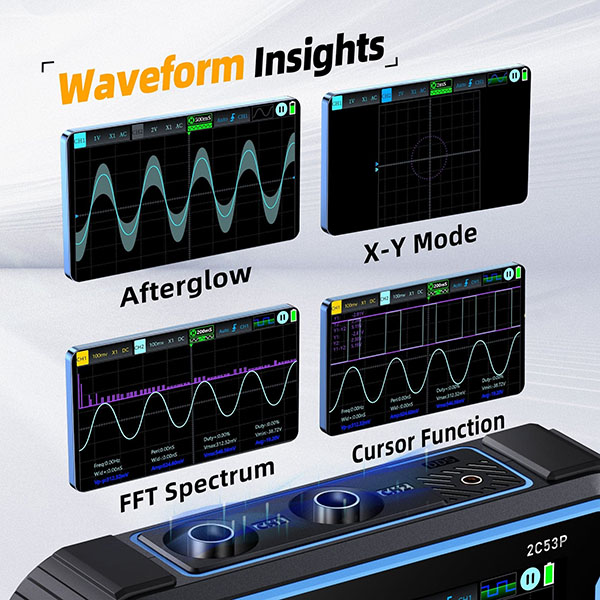

حالت‌ها و آنالیز سیگنال

• حالت‌های نمایش موج: YT / XY / Scroll

• تریگر: AUTO / Normal / Single

• نوع تریگر: لبه بالا‌رونده و پایین‌رونده

• کوپلینگ ورودی: AC / DC

• محدودکننده پهنای باند 20MHz

• محاسبات ریاضی:

  • 1+2، 1‑2، 1×2، 1÷2
  • FFT
  • |CH1| ، |CH2|

• نمایش پارامترها:

  • فرکانس، پریود
  • Vpp، Vmax، Vmin
  • Vrms، Vavg
  • Duty+ / Duty-
  • Pulse Width

• ذخیره اسکرین‌شات موج

• انتقال داده به کامپیوتر از طریق USB

مولتی‌متر دیجیتال True RMS (۴٫۵ رقمی)

مولتی‌متر داخلی دستگاه دارای 19999 Counts True RMS است و برای اندازه‌گیری دقیق پارامترهای الکتریکی طراحی شده است.

رنج و دقت اندازه‌گیری مولتی‌متر

ولتاژ DC

• رنج: 1.9999V / 19.999V / 199.99V / 1000V
• دقت: ±(0.5% + 3)

ولتاژ AC

• رنج: 1.9999V / 19.999V / 199.99V / 760V
• دقت: ±(1% + 3)

جریان DC

• رنج: 19.999mA / 199.99mA / 1.9999A / 9.999A
• دقت: ±(1.2% + 3)

جریان AC

• رنج: 19.999mA / 199.99mA / 1.9999A / 9.999A
• دقت: ±(1.5% + 3)

مقاومت

• 199.99Ω / 1.9999kΩ → دقت ±(0.5% + 3)
• 19.999kΩ / 199.99kΩ / 1.9999MΩ / 19.999MΩ → دقت ±(1.5% + 3)

خازن

• 9.999nF تا 999.9µF → دقت ±(2% + 5)
• 9.999mF و 99.99mF → دقت ±(5% + 20)

دما

• بازه: ‑55 تا 1300°C / ‑67 تا 2372°F

• دقت: ±(2.5% + 5)

• تست دیود

• تست بوق پیوستگی (Continuity)

سیگنال ژنراتور DDS داخلی

ژنراتور سیگنال داخلی دستگاه امکان تولید ۱۲ نوع موج مختلف را فراهم می‌کند:

• سینوسی
• مربعی
• دندانه‌اره‌ای
• نیم‌موج
• تمام‌موج
• پله‌ای مثبت و منفی
• DC
• افزایش نمایی
• کاهش نمایی
• موج صوتی ترکیبی
• پالس همزمان (Sync)

مشخصات:

• حداکثر فرکانس خروجی:
  • موج سینوسی: 10MHz
  • سایر موج‌ها: 5MHz
• دامنه خروجی: 0.1V تا 3.0V
• تنظیم Duty Cycle موج مربعی: 0 تا 100٪

نمایشگر و طراحی

• صفحه‌نمایش لمسی ۴٫۳ اینچ IPS
• رزولوشن 480×272
• شیشه مقاوم (Tempered Glass)
• تنظیم روشنایی بک‌لایت
• رابط کاربری روان و حرفه‌ای

باتری و تغذیه

• باتری لیتیومی داخلی 4000mAh
• مدت کارکرد تا ۴ ساعت
• شارژ از طریق USB Type‑C (5V / 2A)

مشخصات فیزیکی

• ابعاد: حدود 145×98×35 میلی‌متر
• وزن: حدود 360 گرم
• زبان‌ها: انگلیسی، چینی، روسی، ژاپنی، اسپانیایی، پرتغالی، آلمانی، کره‌ای
