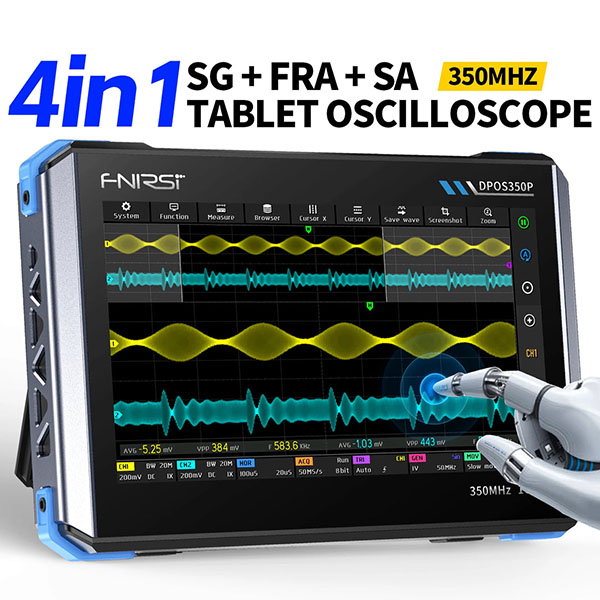

اسیلوسکوپ تبلتی 4‑در‑1 FNIRSI DPOS350P

350MHz | 1GSPS | Oscilloscope | Signal Generator | Spectrum Analyzer | FRA

ویژگی‌های برجسته

طراحی چندمنظوره 4‑در‑1: ترکیب اسیلوسکوپ، آنالایزر طیف (Spectrum Analyzer)، آنالایزر پاسخ فرکانسی (FRA) و سیگنال‌ژنراتور در یک دستگاه قابل‌حمل؛ مناسب برای تحقیق و توسعه، تعمیرات تخصصی و آموزش.

طراحی جمع‌وجور و قابل‌حمل: پنل جلویی در ابعاد A5 به‌همراه پایه تاشو در پشت دستگاه، ایده‌آل برای استفاده رومیزی و حمل آسان.

نمایشگر لمسی HD بزرگ: صفحه‌نمایش 7 اینچی IPS با رزولوشن 1024×600، نمایش روان شکل موج، زوم دقیق، رزولوشن تا 16 بیت و سرکوب تطبیقی تریگر برای ثبت سیگنال‌های ضعیف در محیط‌های نویزی.

ایمنی کامل و حرفه‌ای: پشتیبانی از ورودی ولتاژ بالا تا 400 ولت با حفاظت اضافه‌ولتاژ، ایزولاسیون چندمرحله‌ای، محافظت در برابر سوختگی، تنظیم ولتاژ و مدارهای حذف ESD.

شارژ سریع و عملکرد پایدار: باتری داخلی لیتیومی 8000mAh با پشتیبانی از شارژ سریع QC 18W که امکان استفاده طولانی‌مدت و پایدار را فراهم می‌کند.

عملکرد سطح بالا: نرخ نمونه‌برداری واقعی 1GSPS، پهنای باند آنالوگ 350MHz (در حالت تک‌کانال) و نرخ نوسازی 50,000 شکل موج در ثانیه برای ثبت دقیق سیگنال‌های گذرا و نادر.

معرفی محصول

FNIRSI DPOS350P یک اسیلوسکوپ همه‌کاره و قدرتمند است که برای کاربردهای صنعتی، آزمایشگاهی و تحقیقاتی طراحی شده است. این دستگاه با نرخ نمونه‌برداری بالا، پهنای باند وسیع و سیستم تریگر هوشمند، امکان تحلیل دقیق سیگنال‌های پیچیده را فراهم می‌کند.

نمایشگر لمسی با وضوح بالا، عملکرد روان، حالت‌های اندازه‌گیری متنوع و ابزارهای پیشرفته تحلیل سیگنال، DPOS350P را به گزینه‌ای قابل‌اعتماد برای خطوط تولید، مراکز تعمیرات تخصصی و آزمایشگاه‌های حرفه‌ای تبدیل کرده است.

  قابلیت‌ها

 ترکیب اسیلوسکوپ 350MHz، سیگنال‌ژنراتور 50MHz، آنالایزر طیف 200KHz تا 350MHz و آنالایزر پاسخ فرکانسی تا 50MHz

 نرخ نمونه‌برداری 1GSPS و پهنای باند آنالوگ 350MHz

 نرخ نوسازی شکل موج تا 50,000 wfms/s

 صفحه‌نمایش لمسی 7 اینچی IPS با پشتیبانی از حالت خاکستری و تغییر دمای رنگ

 پشتیبانی از 14 شکل موج استاندارد + شکل موج سفارشی

 ذخیره‌سازی تا 500 شکل موج و 90 تصویر

 خروجی USB برای انتقال داده و گزارش‌گیری

 پشتیبانی از شارژ سریع QC18W

 محافظت ولتاژ بالا تا 400V

 کالیبراسیون سیستمی برای Spectrum Analyzer و FRA

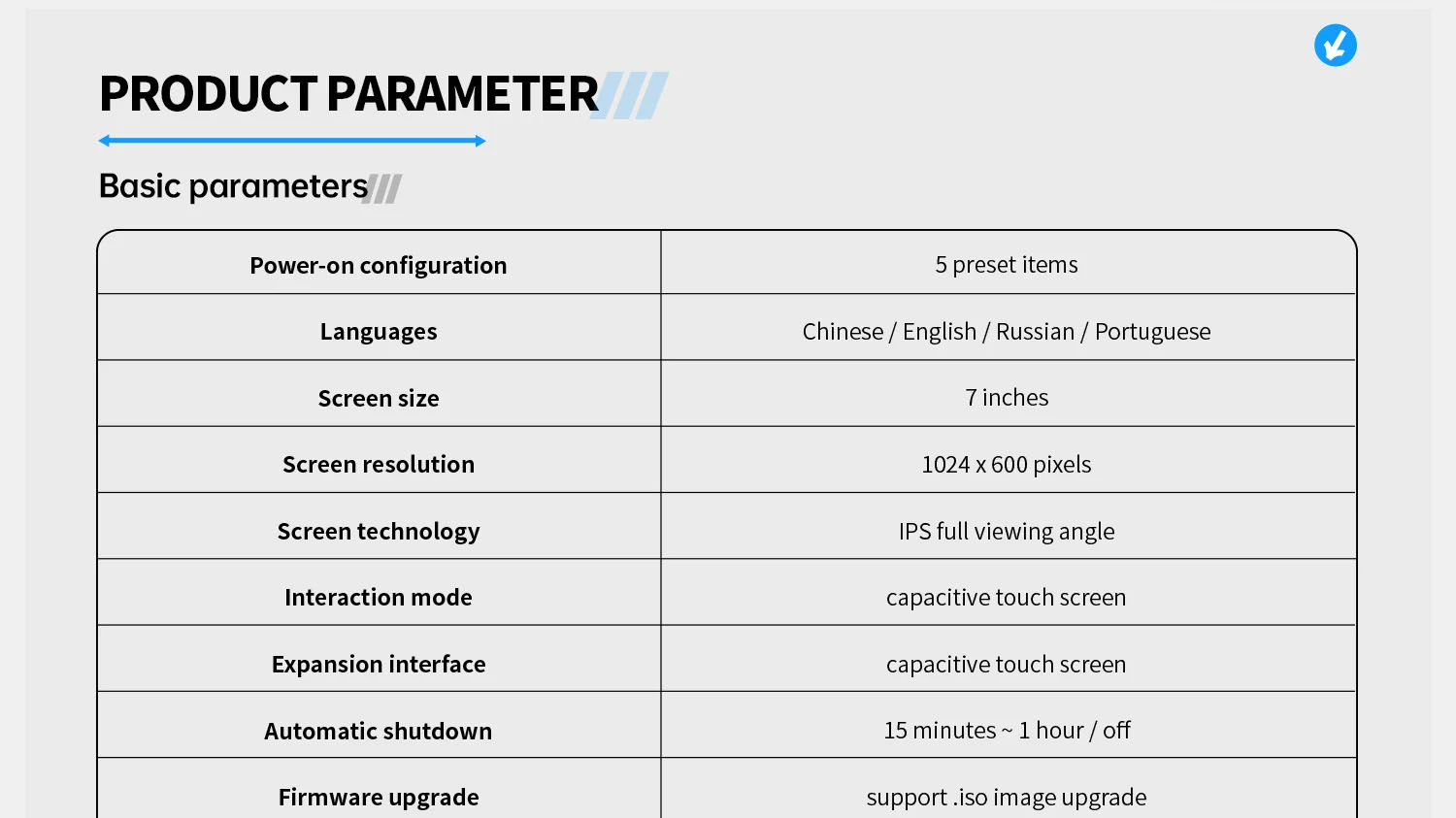

 مشخصات فنی – بخش عمومی

 برند: FNIRSI

 مدل: DPOS350P

 زبان‌ها: چینی / انگلیسی / روسی / پرتغالی

 صفحه‌نمایش: 7 اینچ IPS با زاویه دید کامل

 رزولوشن صفحه: 1024×600 پیکسل

 نوع لمس: خازنی

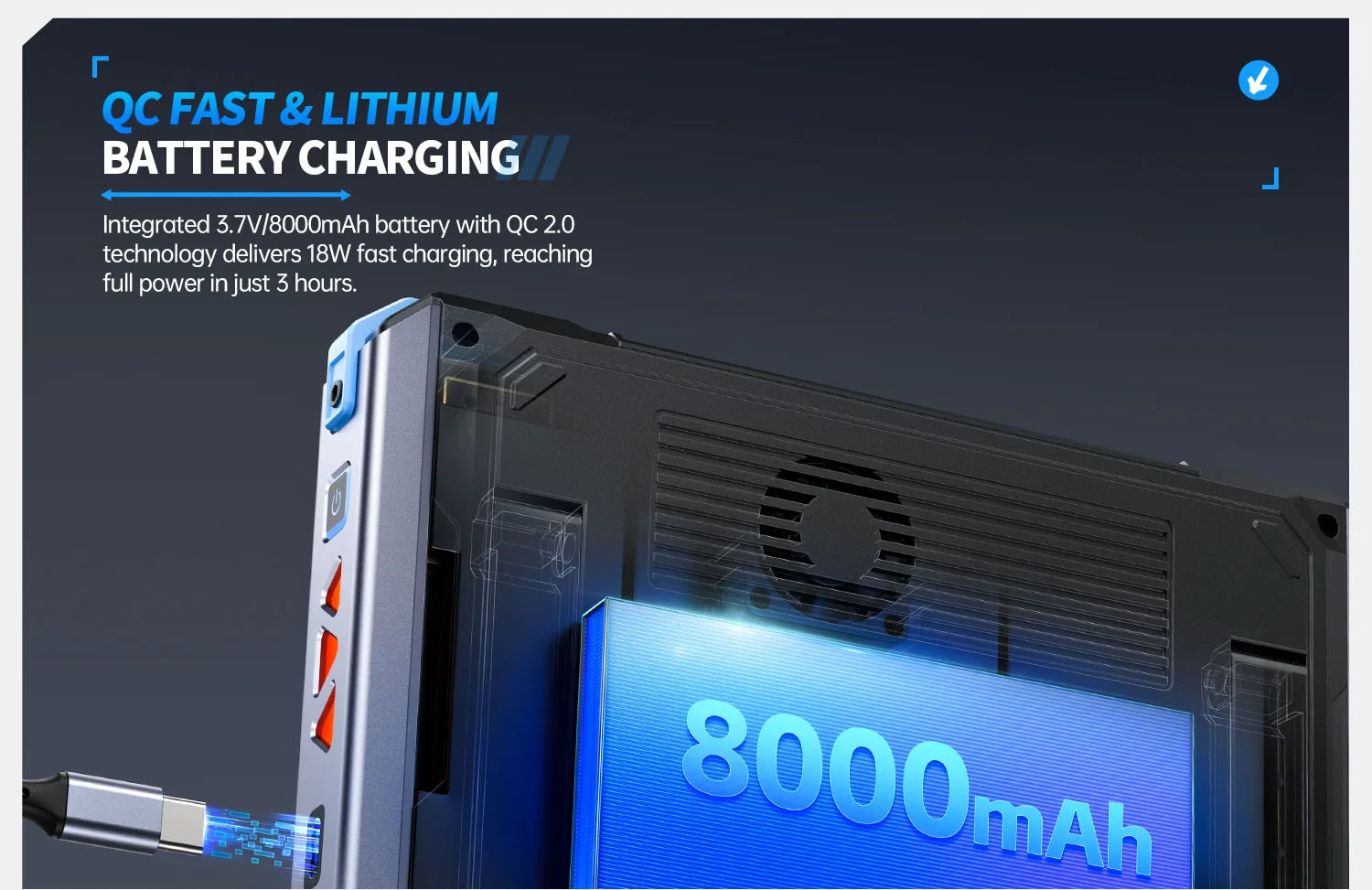

 باتری: لیتیومی 3.7V با ظرفیت 8000mAh

 زمان آماده‌به‌کار: حدود 3 ساعت

 توان مصرفی کل: 10 وات

 شارژر: QC18W – 12V/1.5A (Type‑C)

 زمان شارژ: حدود 5 ساعت

 خاموشی خودکار: 15 دقیقه تا 1 ساعت / غیرفعال

 ارتقای فریمور: پشتیبانی از آپدیت فایل ISO

 خنک‌کاری: گردش هوای داخلی

 رابط توسعه: USB

 ابعاد: 190×128×37 میلی‌متر

 دمای نگهداری: ‎‑20 تا ‎+60 درجه سانتی‌گراد

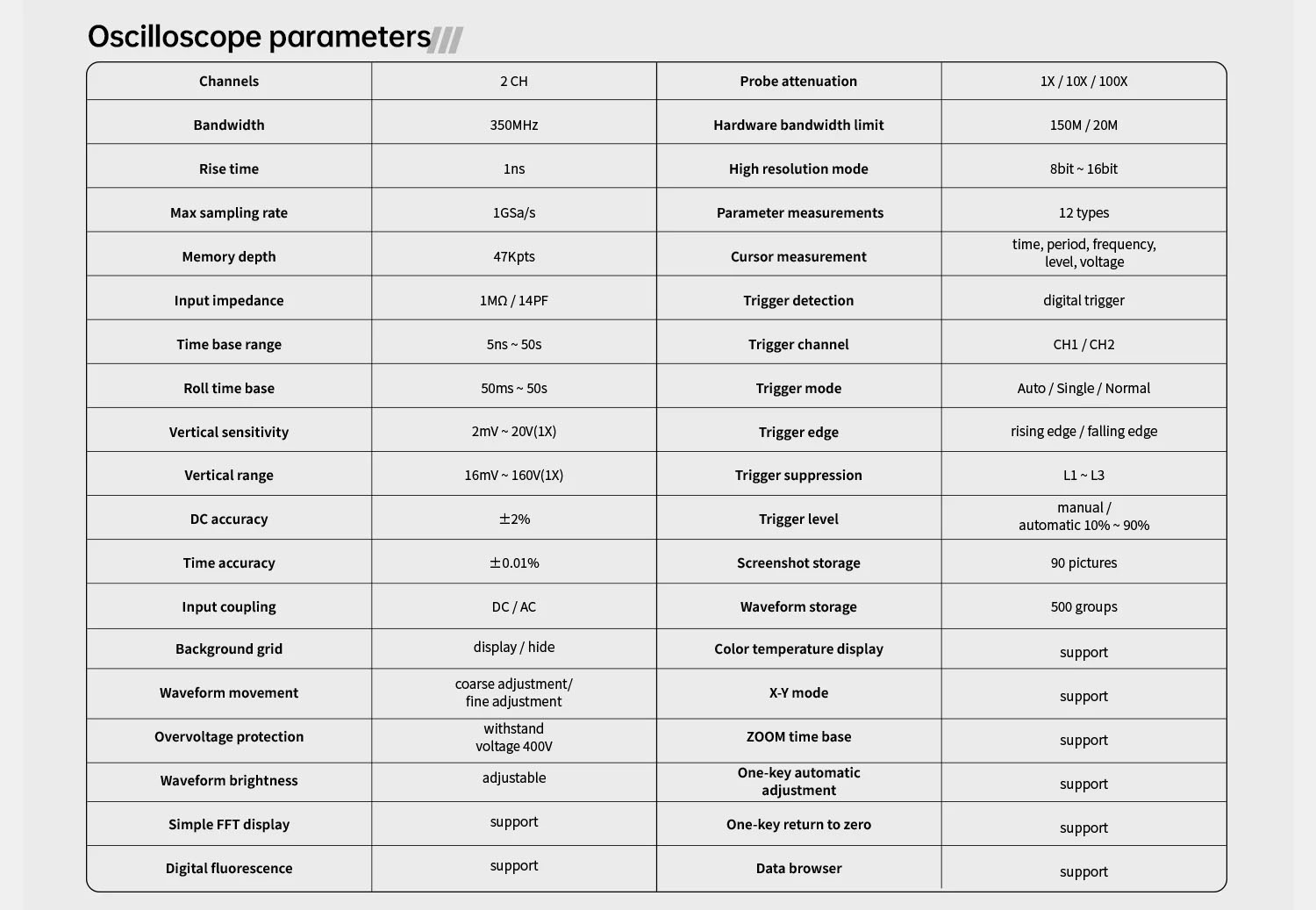

 مشخصات اسیلوسکوپ

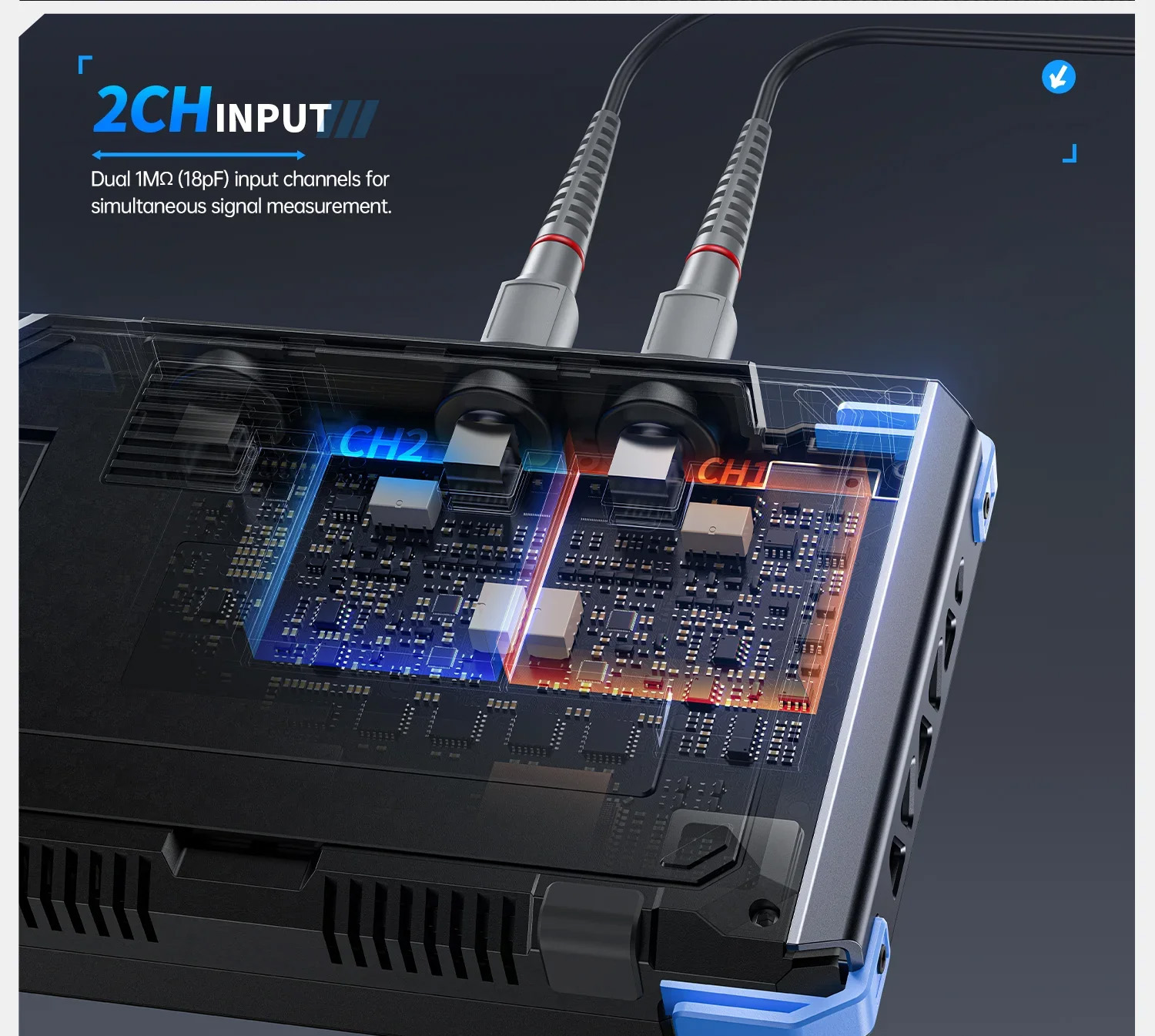

 تعداد کانال آنالوگ: 2

 پهنای باند آنالوگ: 350MHz

 زمان صعود: 1 نانوثانیه

 حداکثر نرخ نمونه‌برداری: 1GSPS

 عمق حافظه: 47Kpts

 امپدانس ورودی: 1MΩ / 14pF

 بازه تایم‌بیس: 5ns تا 50s

 تایم‌بیس Roll: 50ms تا 50s

 حساسیت عمودی: 2mV تا 20V (1X)

 بازه ولتاژ عمودی: 16mV تا 160V (1X)

 دقت DC: ±2٪

 دقت زمانی: ±0.01٪

 کوپلینگ ورودی: DC / AC

 ضریب پروب: 1X / 10X / 100X

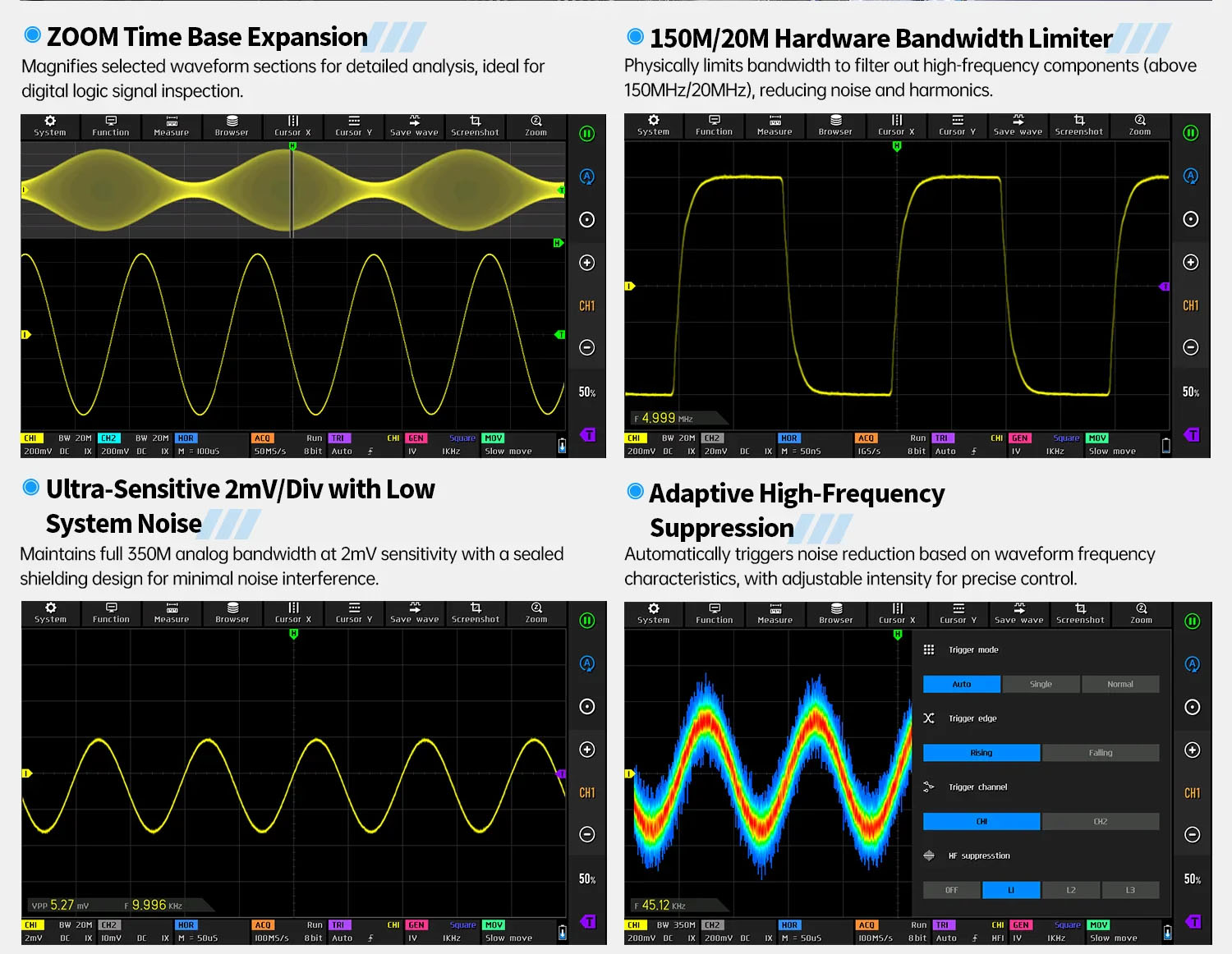

 محدودکننده سخت‌افزاری پهنای باند: 150M / 20M

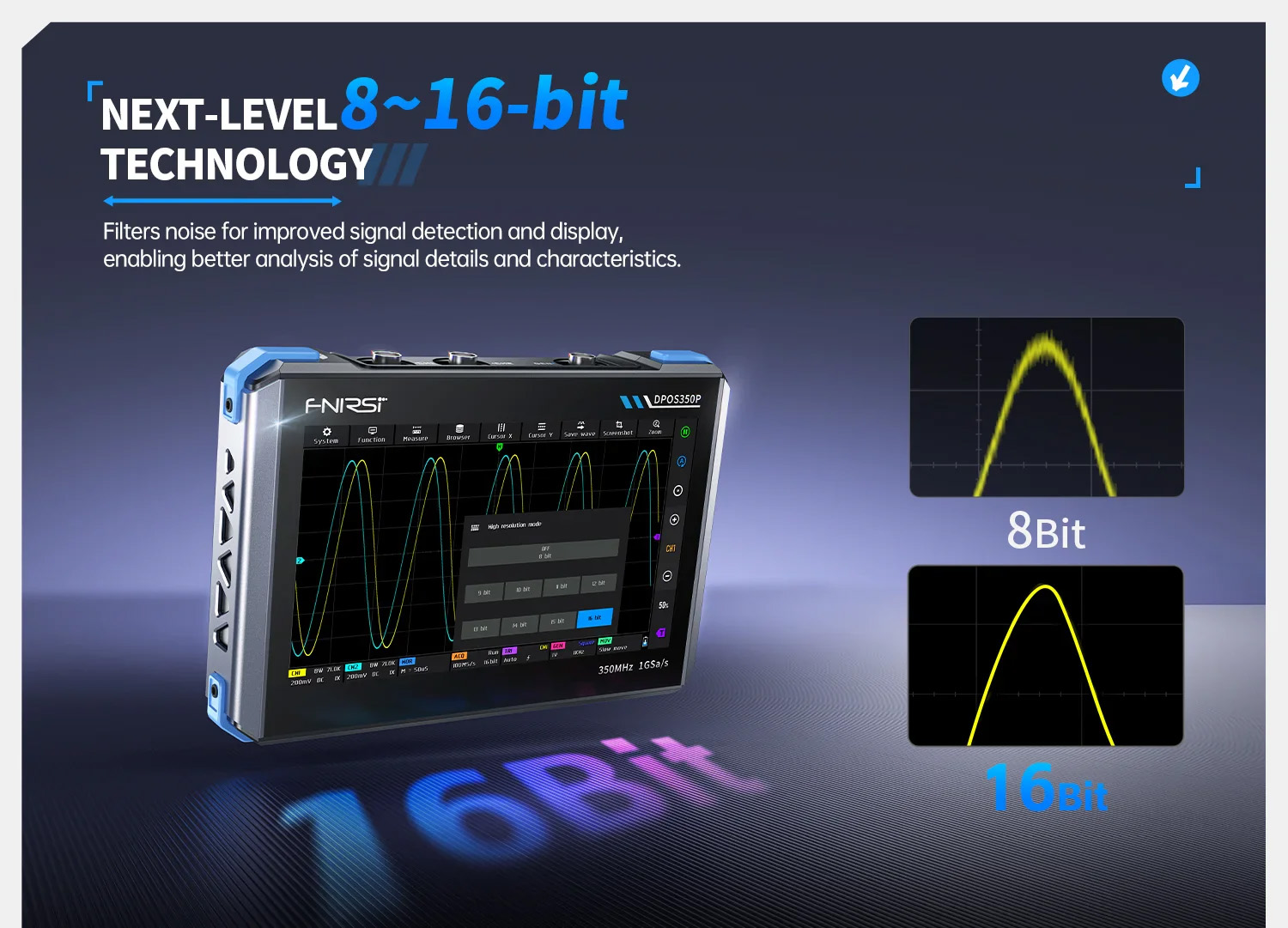

 حالت رزولوشن بالا: 8bit تا 16bit

 اندازه‌گیری پارامترها: 12 نوع

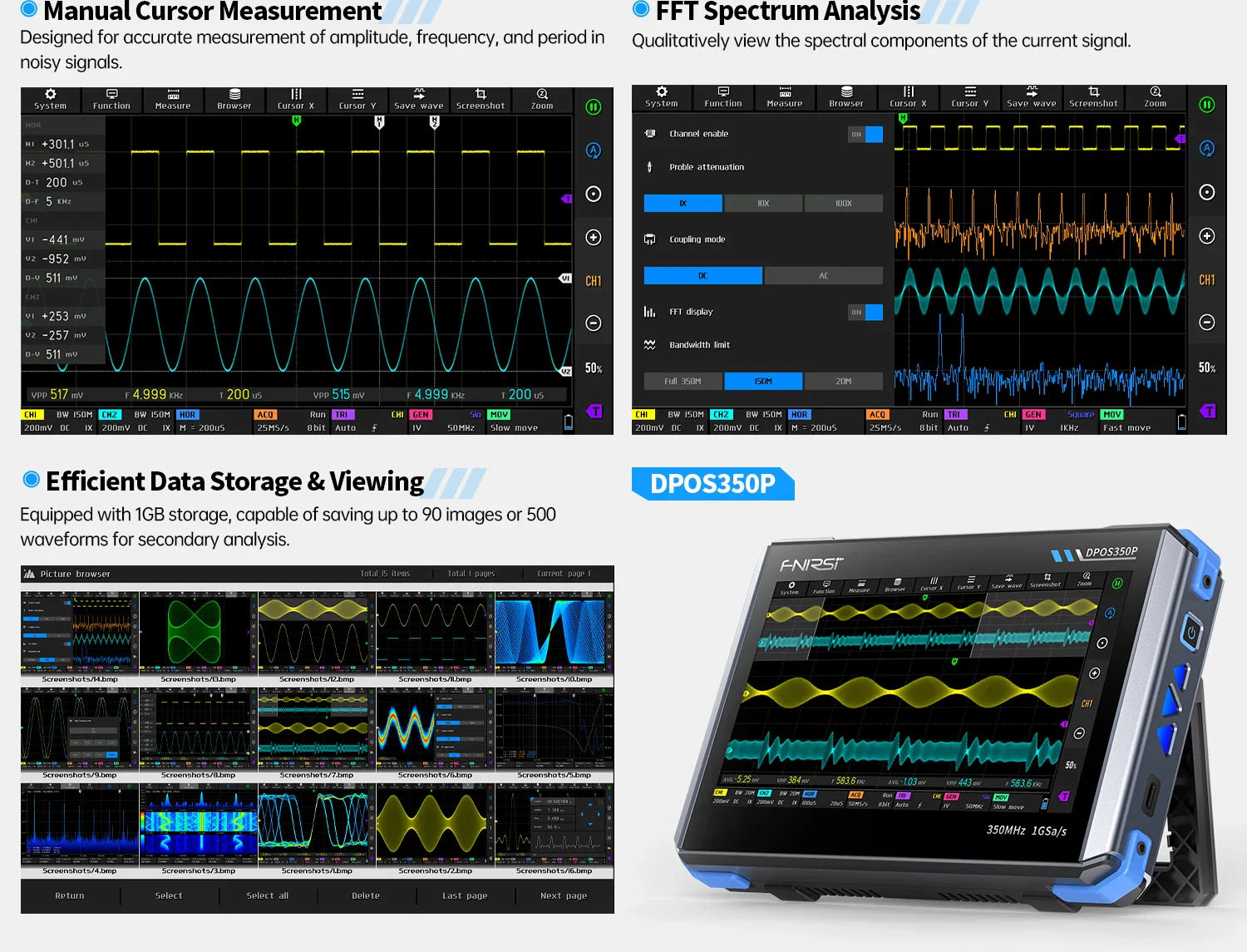

 اندازه‌گیری با کرسر: زمان، دوره، فرکانس، سطح، ولتاژ

 تریگر دیجیتال با حالت Auto / Single / Normal

 لبه تریگر: بالا‌رونده / پایین‌رونده

 سرکوب تریگر: L1 تا L3

 ذخیره اسکرین‌شات: 90 تصویر

 ذخیره شکل موج: 500 گروه

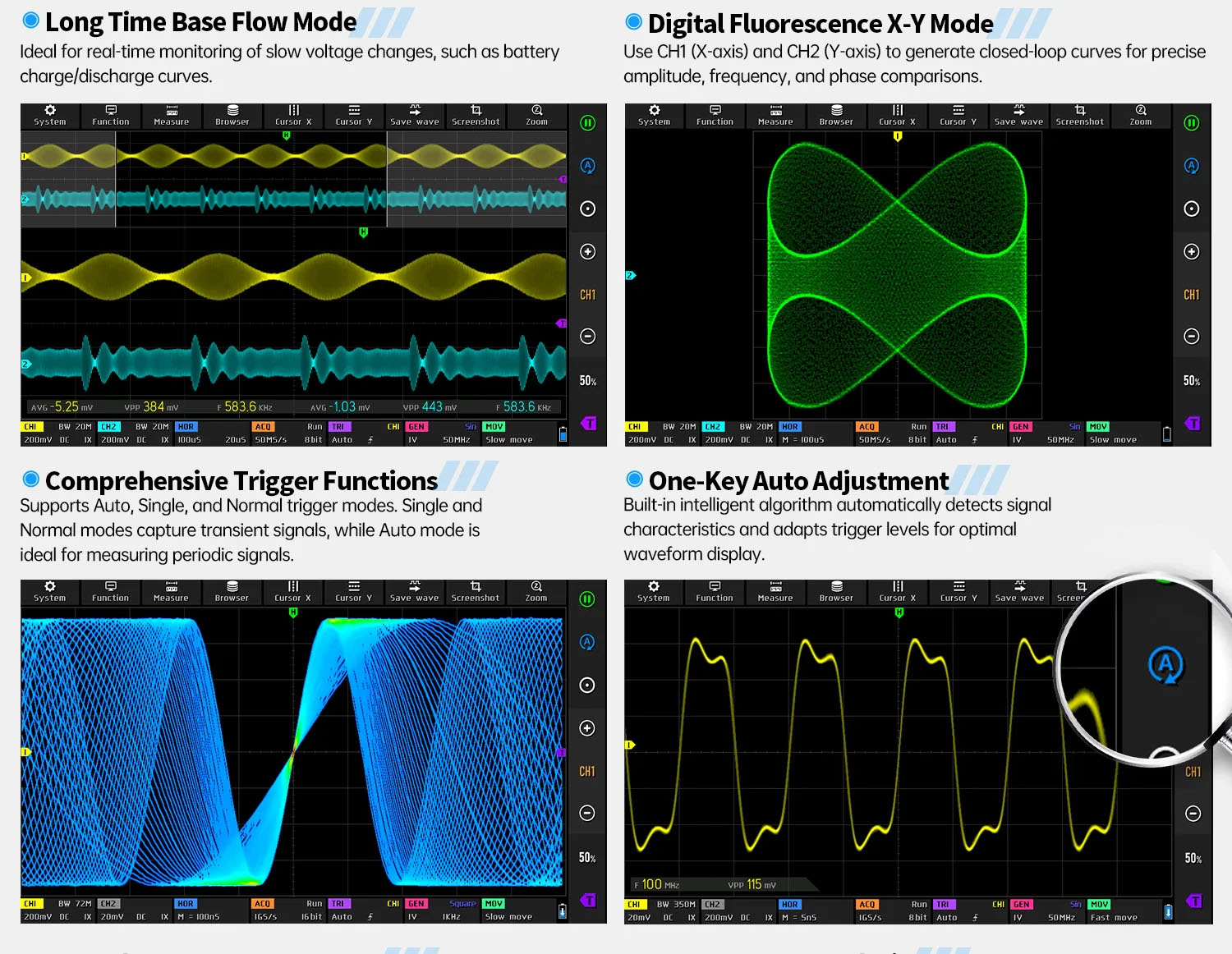

 پشتیبانی از FFT، X‑Y Mode، Zoom، تنظیم خودکار، Digital Fluorescence و Color Temperature

 تحمل اضافه‌ولتاژ ورودی: 400V

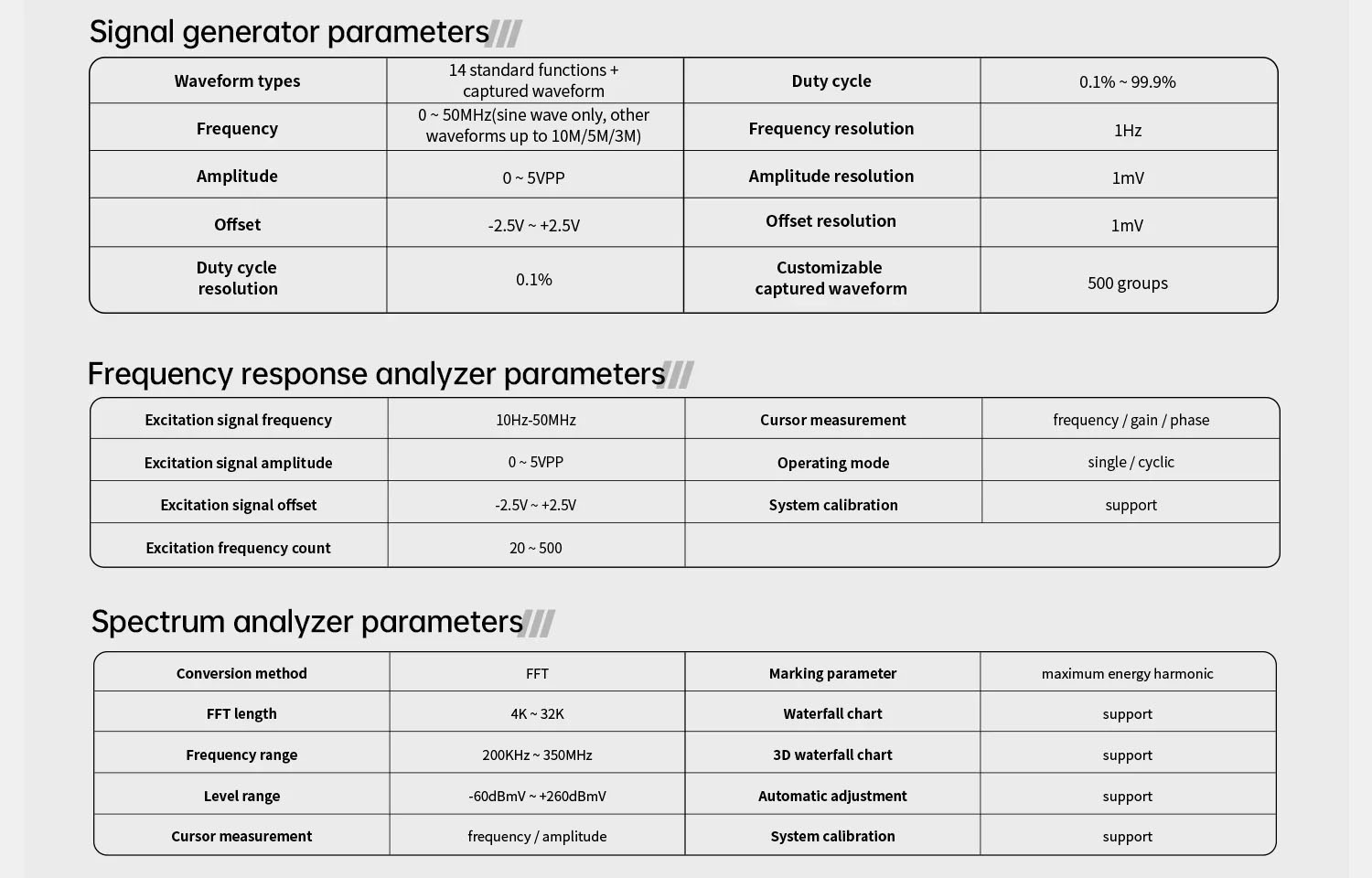

 مشخصات سیگنال‌ژنراتور

 انواع موج: 14 موج استاندارد + موج ضبط‌شده

 فرکانس: 0 تا 50MHz (سینوسی)، سایر موج‌ها تا 10M / 5M / 3M

 دامنه: 0 تا 5Vpp

 آفست: ‎‑2.5V تا ‎+2.5V

 Duty Cycle: از 0.1٪ تا 99.9٪

 رزولوشن فرکانس: 1Hz

 رزولوشن دامنه و آفست: 1mV

 ذخیره موج سفارشی: 500 گروه

 آنالایزر پاسخ فرکانسی (FRA)

 فرکانس تحریک: 10Hz تا 50MHz (با فریمور جدید)

 دامنه تحریک: 0 تا 5Vpp

 آفست تحریک: ‎‑2.5V تا ‎+2.5V

 تعداد نقاط فرکانسی: 20 تا 500

 اندازه‌گیری کرسر: فرکانس / بهره / فاز

 حالت کاری: Single / Cyclic

 کالیبراسیون سیستم: پشتیبانی می‌شود

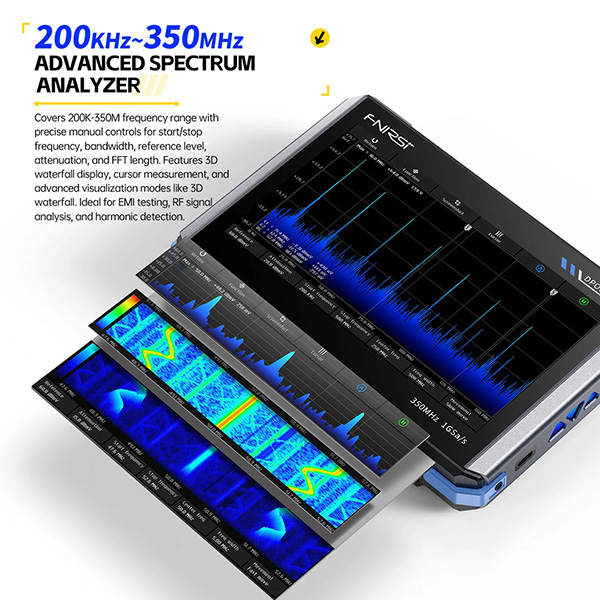

 اسپکتروم آنالایزر

 روش تبدیل: FFT

 طول FFT: از 4K تا 32K

 بازه فرکانسی: 200KHz تا 350MHz

 بازه سطح سیگنال: ‎‑60dBmV تا ‎+260dBmV

 اندازه‌گیری کرسر: فرکانس / دامنه

 نمایش بیشترین هارمونیک انرژی

 نمودار Waterfall و Waterfall سه‌بعدی

 تنظیم خودکار و کالیبراسیون سیستم

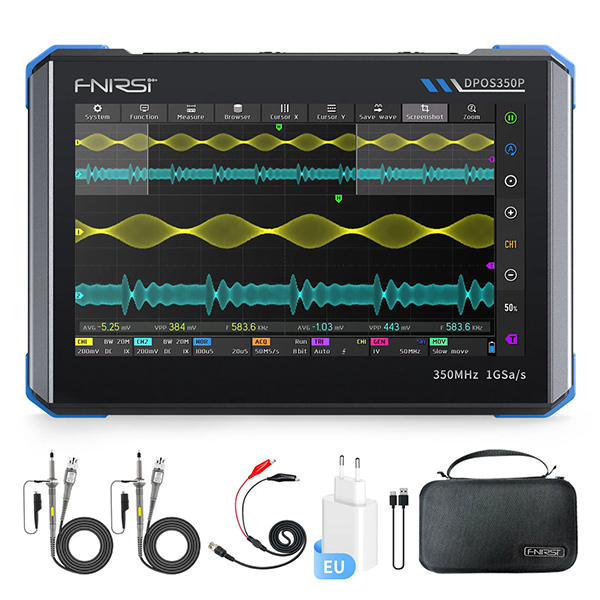

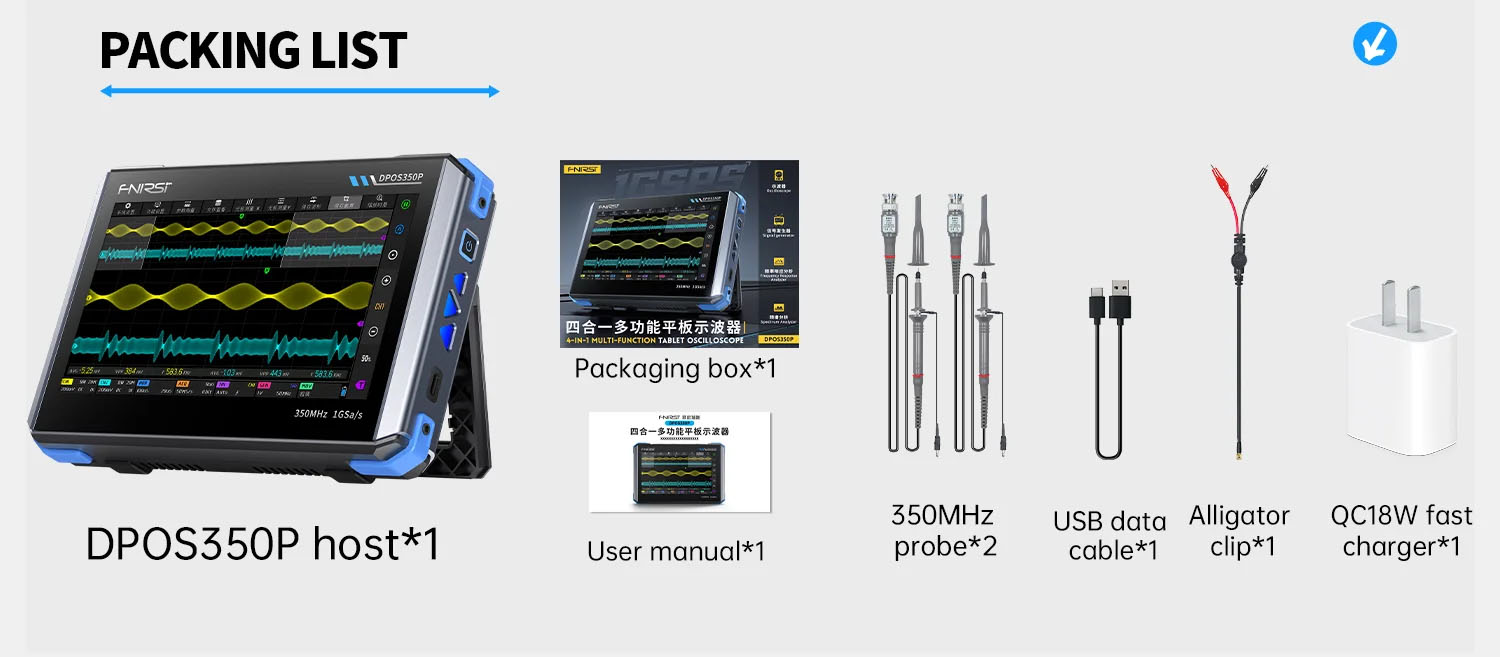

 محتویات بسته‌بندی

◉ دستگاه DPOS350P ×1

◉ شارژر سریع QC18W (دو شاخه US یا EU) ×1

◉ پروب 350MHz ×2

◉ کیف حمل ×1

◉ گیره سوسماری ×1

◉ کابل USB ×1

◉ دفترچه راهنما ×1

◉ جعبه بسته‌بندی ×1

 نکات ایمنی بسیار مهم

◉ هنگام استفاده هم‌زمان از دو کانال، گیره زمین هر دو پروب باید به یک نقطه مشترک متصل شود. اتصال زمین‌ها به پتانسیل‌های مختلف (خصوصاً مدارهای 220V یا تجهیزات پرقدرت) به‌شدت ممنوع است و می‌تواند باعث سوختن برد اصلی شود.

◉ حداکثر ولتاژ قابل تحمل ورودی BNC برابر 400 ولت است. استفاده از پروب 1X با ولتاژ بالاتر از این مقدار کاملاً ممنوع می‌باشد.

◉ برای شارژ، فقط از شارژر اصلی داخل جعبه استفاده شود. اتصال دستگاه به USB تجهیزات تحت تست ممکن است باعث ایجاد حلقه زمین و آسیب جدی شود.

◉ برای اندازه‌گیری سیگنال‌های فرکانس بالا و ولتاژ بالا، استفاده از پروب 100X یا 1000X (مانند جوش اولتراسونیک، ترانس‌های فرکانس بالا و کویل‌های القایی) الزامی است.
