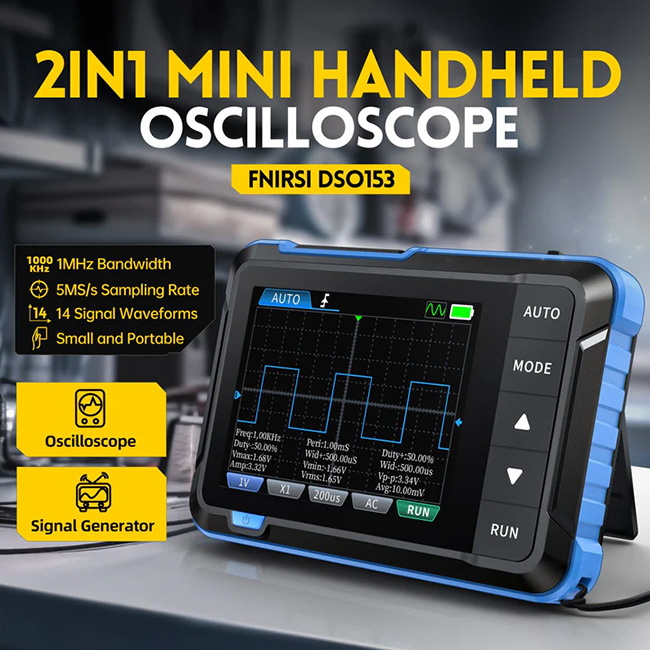

معرفی محصول DSO153

اسیلوسکوپ DSO153 ترکیبی از کارایی بالا و قابلیت حمل را ارائه می‌دهد و به همین دلیل ابزاری ایده‌آل برای تعمیرات روزمره و کاربردهای آموزشی محسوب می‌شود. این دستگاه مجموعه‌ای متعادل از امکانات را برای آزمون عمومی سیگنال‌ها فراهم می‌کند.

این اسیلوسکوپ دارای نرخ نمونه‌برداری بلادرنگ 5MS/s، پهنای باند 1 مگاهرتز و حالت‌های کامل تریگر (Single، Normal، Auto) است. امکان استفاده از آن برای سیگنال‌های آنالوگ تناوبی و سیگنال‌های دیجیتال غیرتناوبی وجود دارد و می‌تواند ولتاژ تا ±400 ولت را اندازه‌گیری کند.

به لطف حالت AUTO با یک‌کلیک، شکل موج اندازه‌گیری‌شده بدون نیاز به تنظیمات پیچیده نمایش داده می‌شود. علاوه بر این، دستگاه به مولد سیگنال داخلی مجهز است که قابلیت تولید ۱۴ نوع سیگنال مختلف با حداکثر فرکانس 10 کیلوهرتز را دارد.

این اسیلوسکوپ دارای نمایشگر LCD با وضوح بالا 2.8 اینچ و رزولوشن 320×240 بوده و با باتری لیتیومی داخلی 1000 میلی‌آمپرساعت، در حالت شارژ کامل حدود 4 ساعت قابل استفاده است.

ویژگی‌ها

• اسیلوسکوپ دستی پرتابل با نمایشگر 2.8 اینچ TFT، مناسب مبتدی‌ها و علاقه‌مندان
• مشخصات اسیلوسکوپ: نرخ نمونه‌برداری 5MS/s، پهنای باند 1MHz، بازه ولتاژ ±400V
• مولد سیگنال داخلی با فرکانس تا 10KHz
• نمایشگر HD با وضوح 320×240 و درگاه شارژ Type‑C
• مونتاژ کامل، سبک‌وزن و مناسب برای تعمیرات
• حالت‌های متنوع تریگر: Auto / Normal / Single
• پشتیبانی از سیگنال‌های آنالوگ تناوبی و سیگنال‌های دیجیتال غیرتناوبی
• پشتیبانی از ۸ زبان مختلف: چینی، انگلیسی، روسی، ژاپنی، اسپانیایی، پرتغالی، آلمانی و کره‌ای
• حالت AUTO با یک کلیک: نمایش سریع شکل موج با حداقل تنظیمات
• باتری داخلی 1000mAh با حدود ۴ ساعت شارژدهی
• کاربرد پیشنهادی: مناسب برای تعمیر و نگهداری تجهیزات و آموزش نمایش سیگنال‌ها

مشخصات پایه (Basic Parameters)

• برند: FNIRSI
• مدل: DSO‑153
• نمایشگر: 2.8 اینچ / رزولوشن 320×240
• شارژ USB: 5V / 1A
• ظرفیت باتری لیتیومی: 1000mAh
• ابعاد: 99 × 68.3 × 19.5 میلی‌متر
• وزن: 100 گرم

مشخصات اسیلوسکوپ (Mini Oscilloscope)

• تعداد کانال: 1
• نرخ نمونه‌برداری: 5MS/s
• پهنای باند: 1MHz
• حساسیت عمودی: 10mV/Div تا 10V/Div (بر اساس توالی 1‑2‑5)
• بازه زمانی (Time Base): 500ns/Div تا 20s/Div (بر اساس توالی 1‑2‑5)
• بازه ولتاژ:
  • X1: ±40V (Vpp: 80V)
  • X10: ±400V (Vpp: 800V)
• حالت‌های تریگر: Auto / Normal / Single
• لبه تریگر: لبه بالا رونده / لبه پایین رونده
• کوپلینگ: AC / DC

مشخصات مولد سیگنال (Signal Generator)

• فرکانس: 0 تا 10 کیلوهرتز
• Duty Cycle: 0 تا 100٪ (برای موج مربعی و دندانه‌اره‌ای)
• دامنه سیگنال: 0.1 تا 3.3 ولت
• انواع شکل موج:موج سینوسی، مربعی، دندانه‌اره‌ای، نیم‌موج، تمام‌موج، پله‌ای، پله معکوس، نویز، افزایش نمایی، کاهش نمایی، سیگنال DC، چندفرکانسی (Multi‑Tone)، پالس سینک، موج لورنتس
