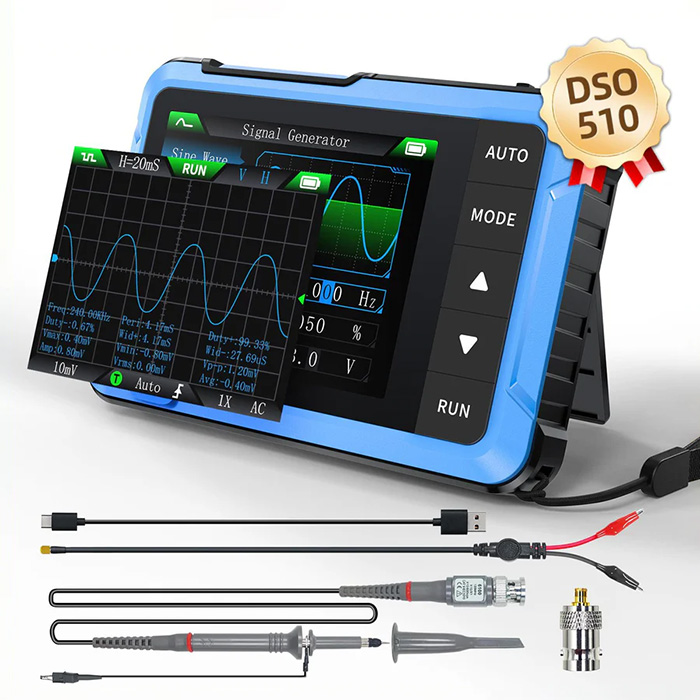

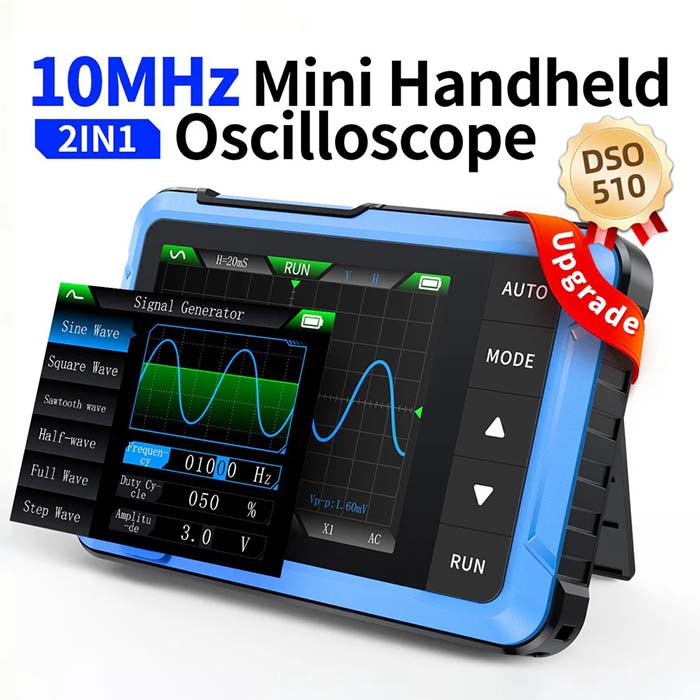

اسیلوسکوپ دیجیتال و فانکشن ژنراتور پرتابل FNIRSI مدل DSO510

FNIRSI DSO‑510 یک اسیلوسکوپ دستی کوچک و اقتصادی است که علاوه بر اندازه‌گیری سیگنال، یک فانکشن ژنراتور داخلی نیز در اختیار کاربر قرار می‌دهد. این دستگاه نسخه ارتقاءیافته مدل DSO152 محسوب می‌شود و با پهنای باند 10MHz و نرخ نمونه‌برداری 48MS/s برای بررسی سیگنال‌های آنالوگ و دیجیتال در تعمیرات الکترونیکی، آموزش و پروژه‌های آزمایشگاهی طراحی شده است. طراحی سبک و قابل حمل در کنار نمایشگر واضح و رابط کاربری ساده، آن را به ابزاری مناسب برای مهندسان، تکنسین‌ها و علاقه‌مندان الکترونیک تبدیل کرده است.

ویژگی‌های اصلی

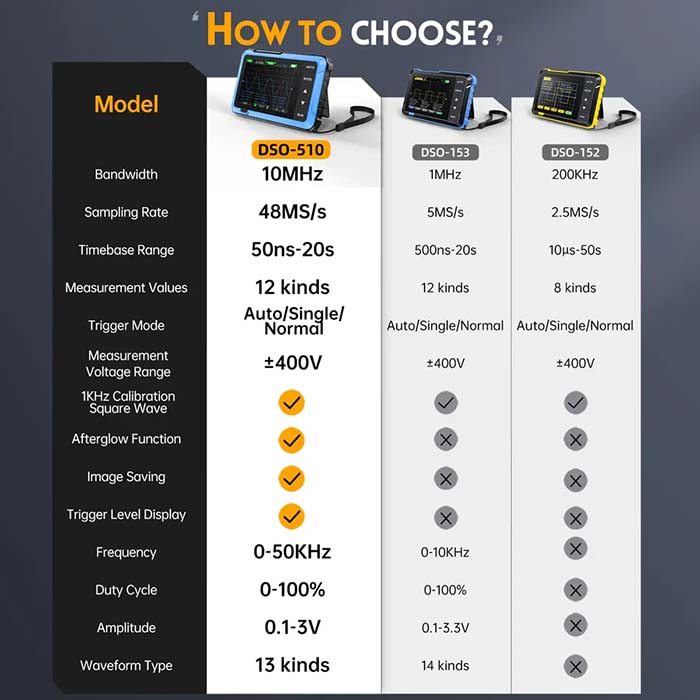

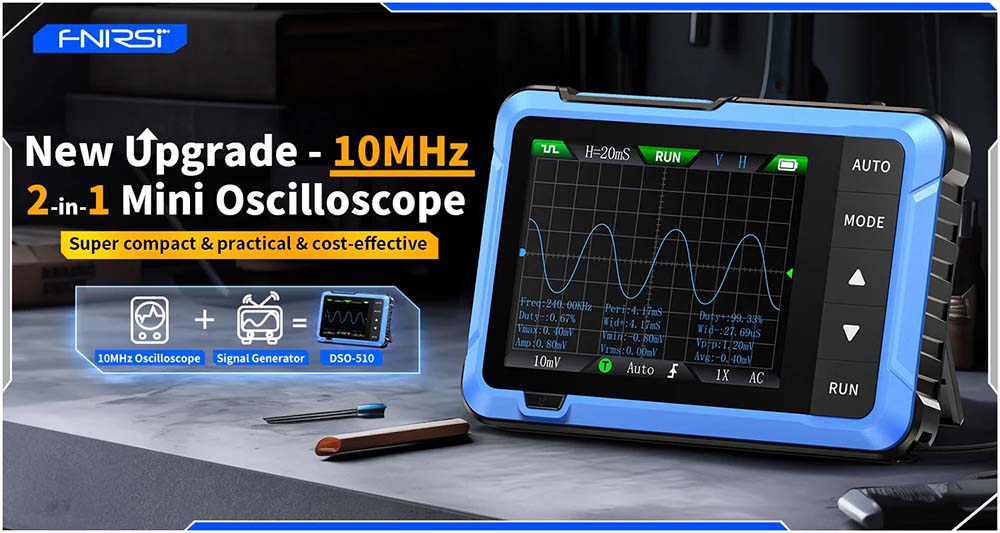

• نسخه ارتقاءیافته DSO152: افزایش کارایی با پهنای باند 10MHz و نرخ نمونه‌برداری 48MS/s
• اندازه‌گیری ولتاژ بالا: قابلیت اندازه‌گیری تا ±400 ولت با پروب X10

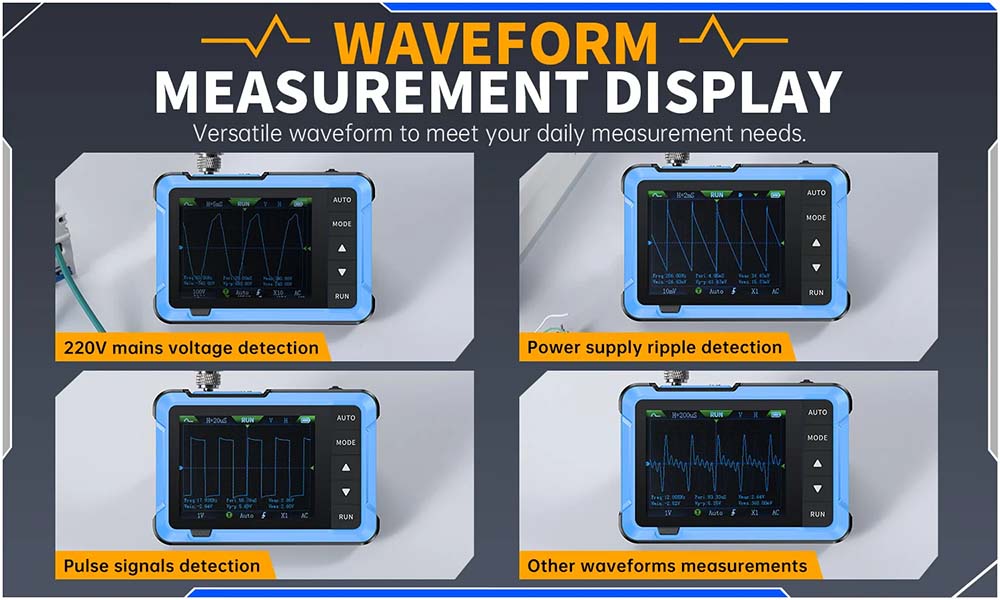

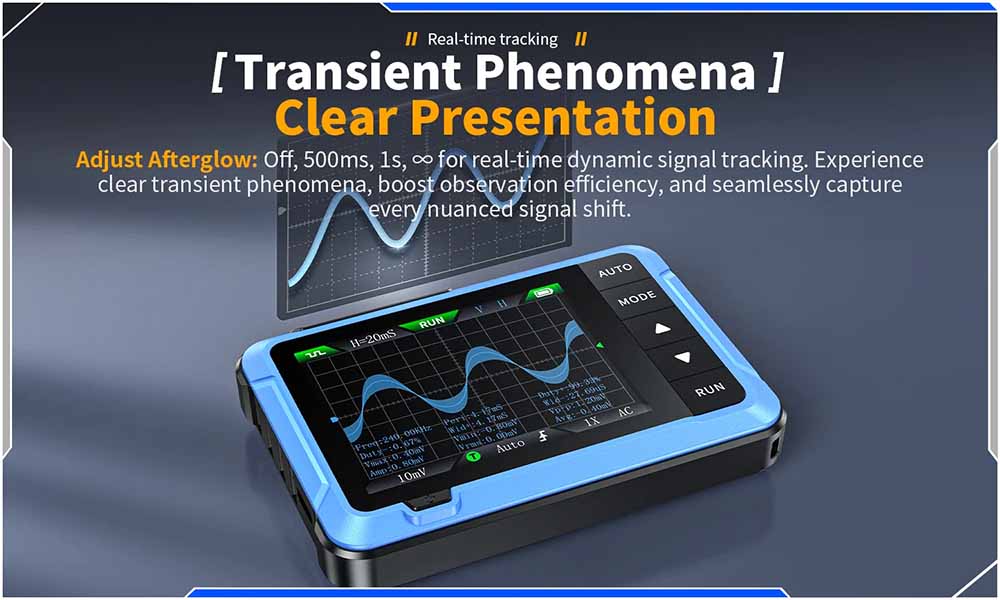

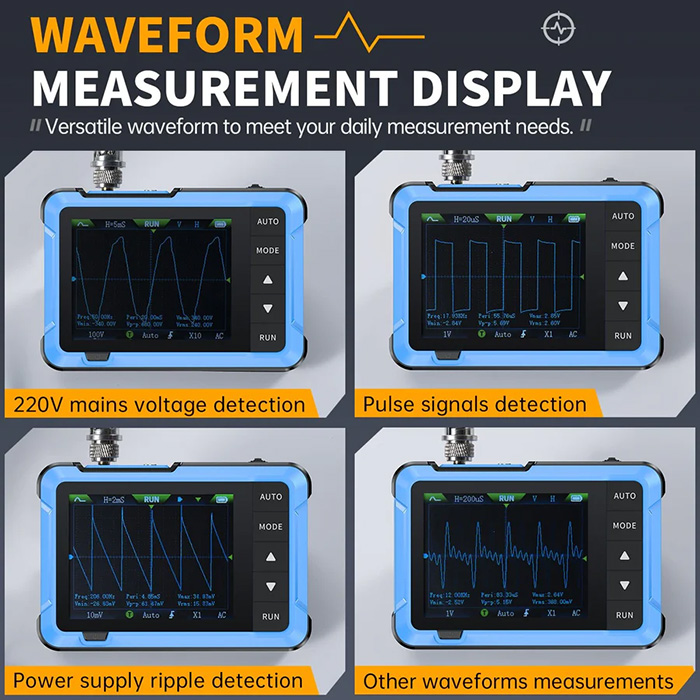

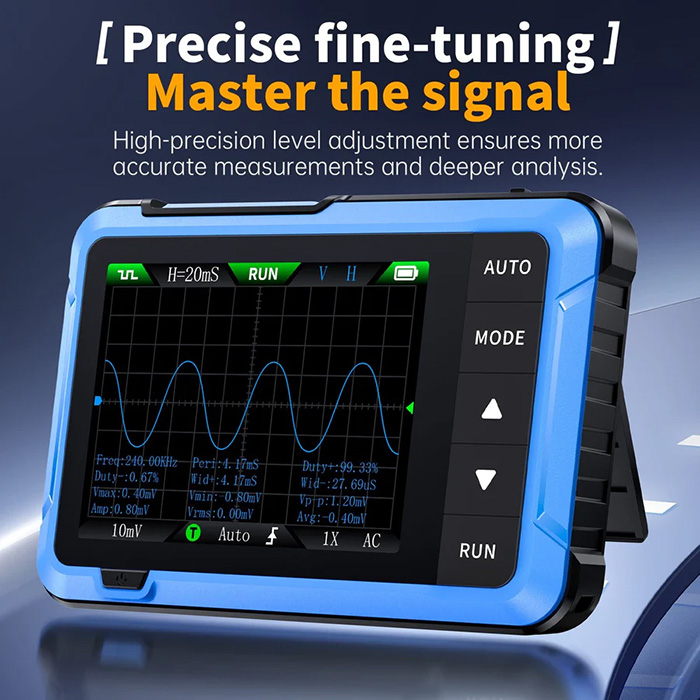

• نمایش سیگنال دقیق: پشتیبانی از نمایش Level و حالت Infinite Persistence برای مشاهده دقیق تغییرات سیگنال

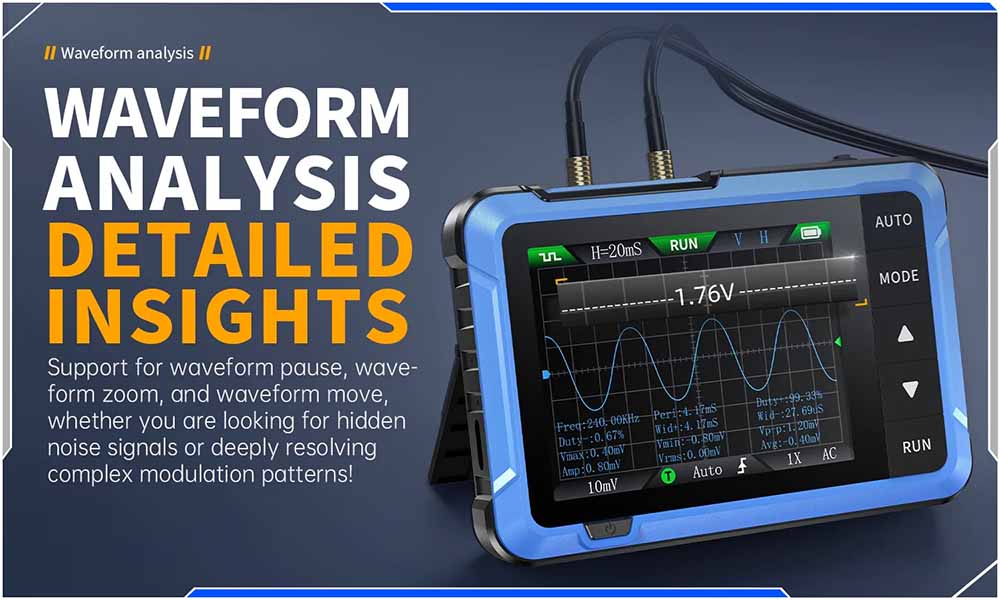

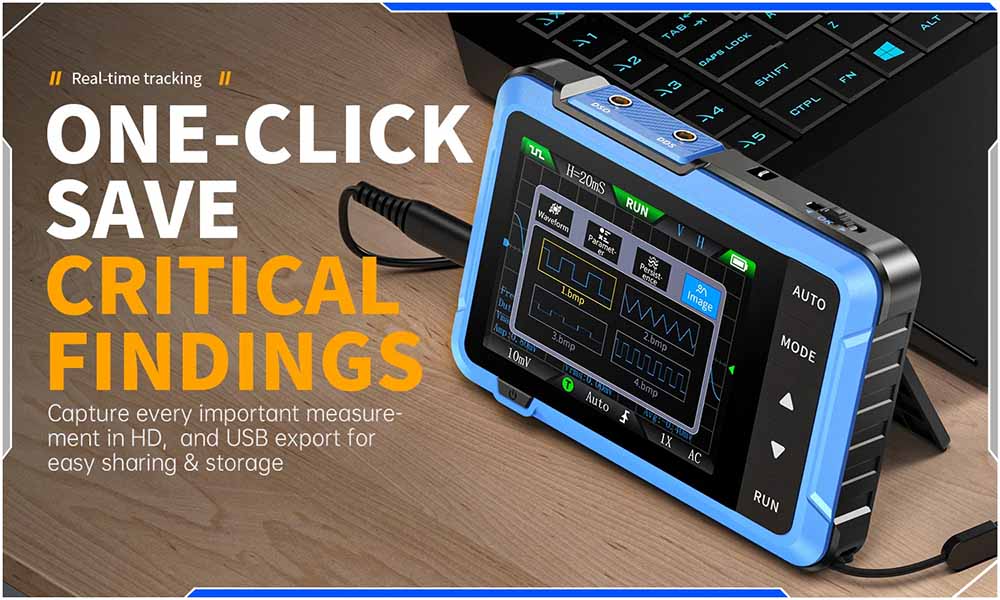

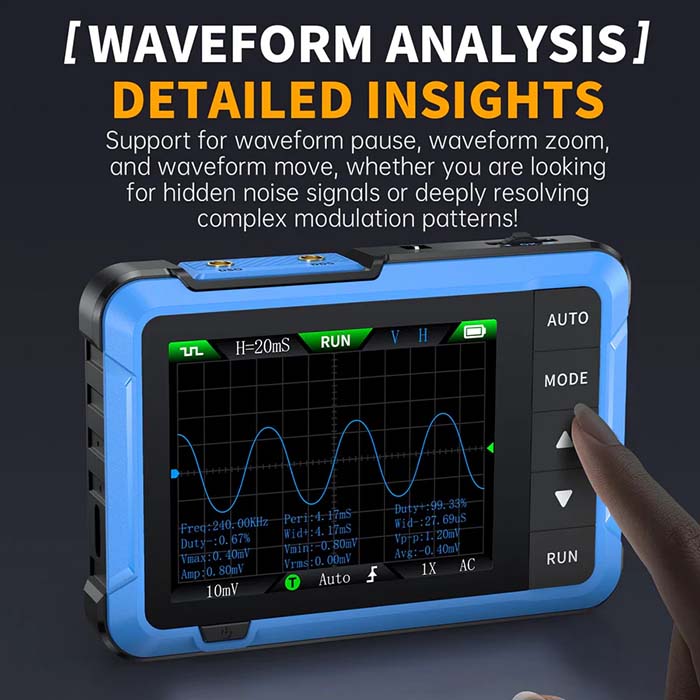

• قابلیت‌های تحلیل موج: امکان زوم، توقف (Pause)، جابجایی موج و ذخیره یا خروجی گرفتن از تصویر سیگنال

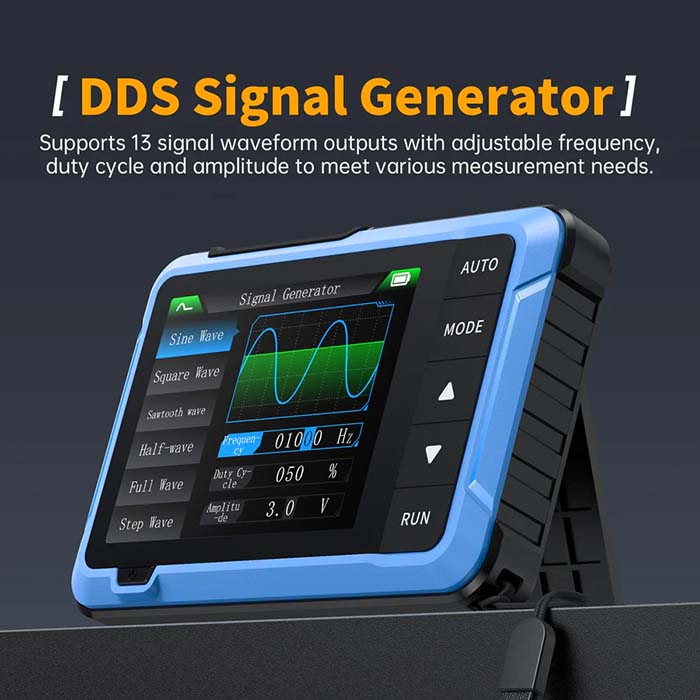

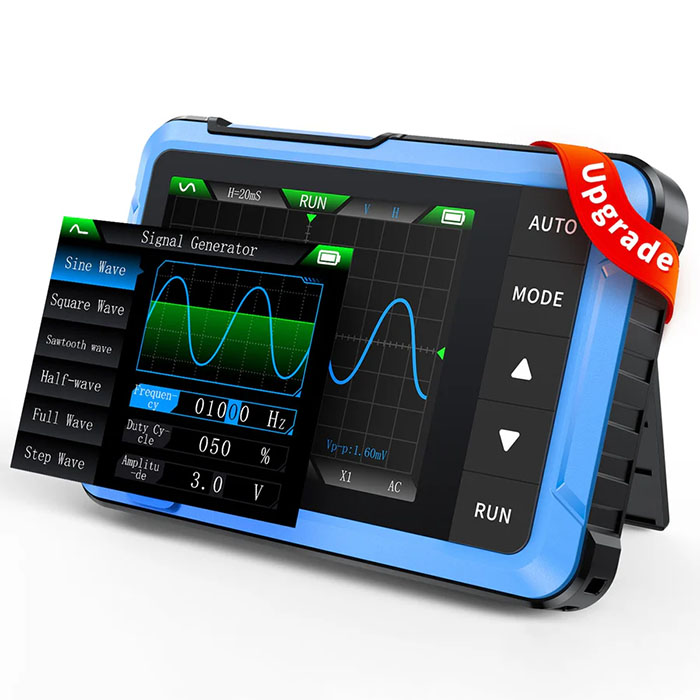

• فانکشن ژنراتور داخلی: تولید 13 نوع شکل موج با فرکانس تا 50kHz برای شبیه‌سازی سیگنال
• نمایشگر واضح: صفحه نمایش 2.8 اینچی HD با رزولوشن 320×240
• تنظیم خودکار: دکمه AUTO برای تنظیم سریع پارامترهای اندازه‌گیری

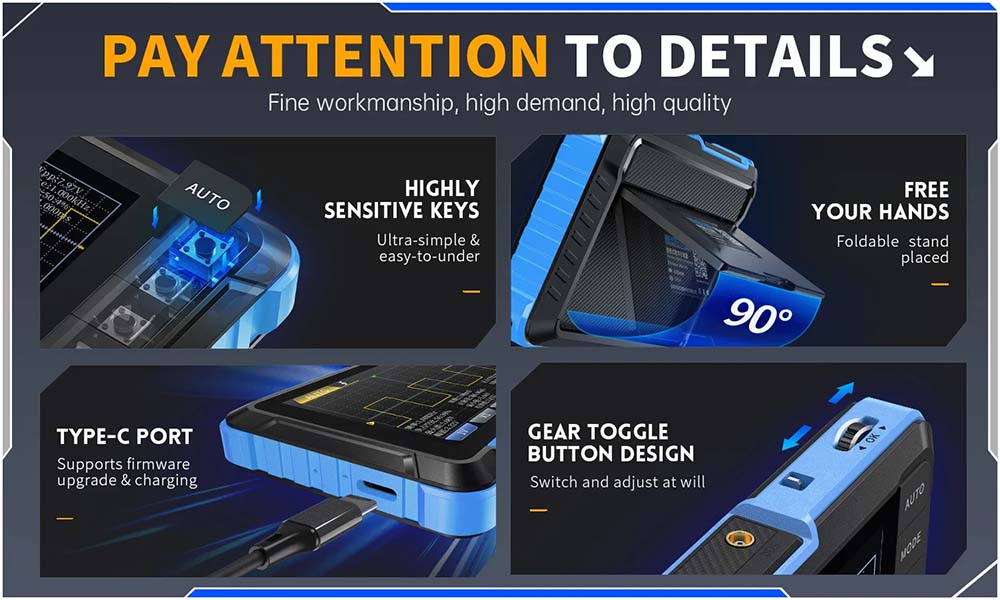

• طراحی پرتابل: وزن سبک و ابعاد کوچک برای حمل آسان

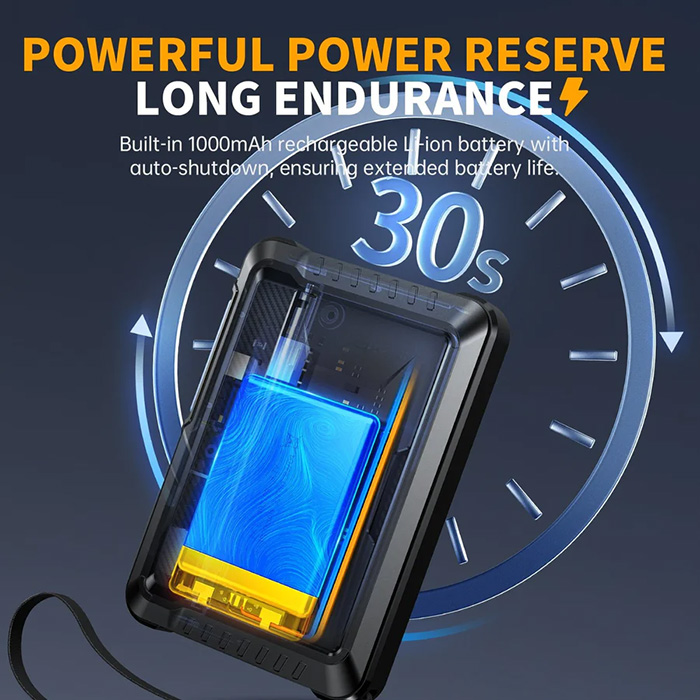

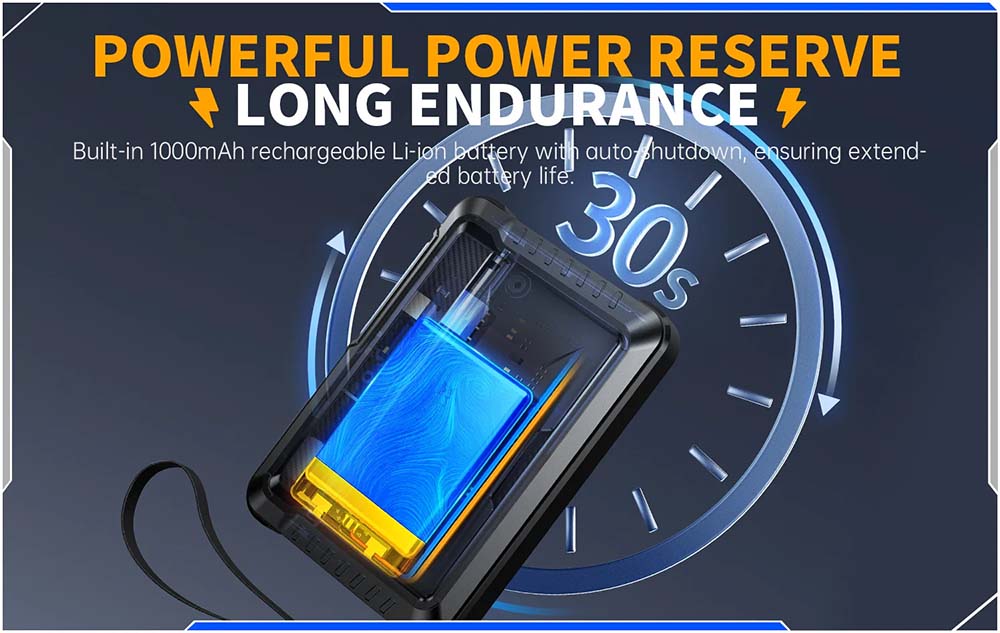

• باتری داخلی: باتری لیتیومی 1000mAh با شارژ Type‑C و حدود 4 ساعت کار مداوم

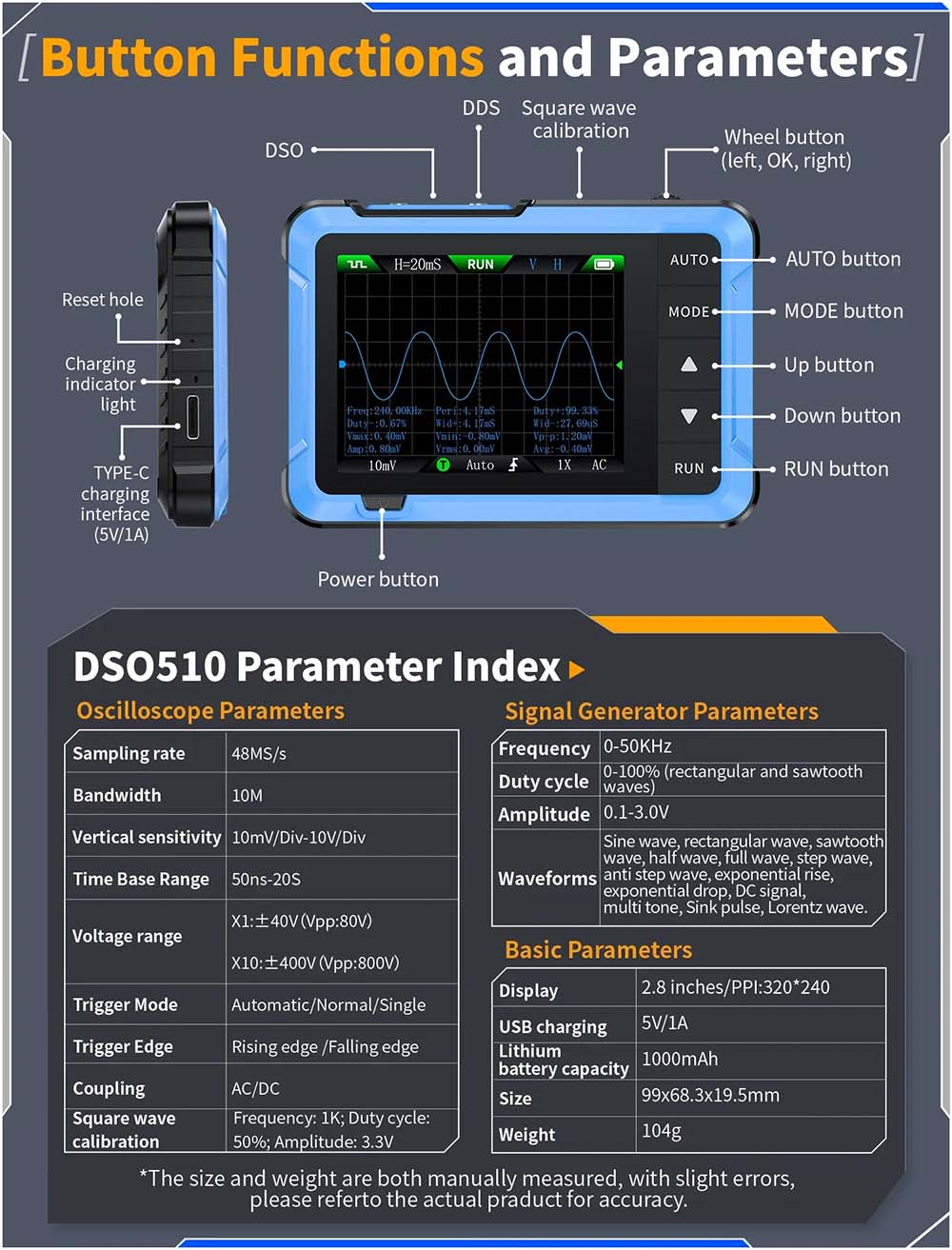

مشخصات فنی

اسیلوسکوپ

• تعداد کانال: 1 کانال
• پهنای باند: 10MHz
• نرخ نمونه‌برداری: 48MS/s
• حساسیت عمودی: 10mV/div تا 20V/div
• محدوده زمان (Time Base): 50ns/div تا 20s/div
• محدوده ولتاژ ورودی:
  • X1: ±40V
  • X10: ±400V
• حالت‌های تریگر: Auto / Normal / Single
• تریگر لبه: Rising / Falling
• کوپلینگ: AC / DC

فانکشن ژنراتور

• محدوده فرکانس: 0 تا 50kHz
• دامنه خروجی: 0.1 تا 3.0V
• Duty Cycle: از 0 تا 100٪ (برای موج مربعی و دندانه‌اره‌ای)
• تعداد شکل موج: 13 نوع موج شاملSine، Square، Sawtooth، Half wave، Full wave، Step، Inverse Step، Exponential Rise، Exponential Drop، DC، Multi‑tone، Sink Pulse و Lorentz

مشخصات عمومی

• نمایشگر: 2.8 اینچی TFT
• رزولوشن: 320×240
• باتری: 1000mAh لیتیومی
• شارژ: 5V / 1A از طریق USB‑C
• ابعاد: 99 × 68.3 × 19.5 میلی‌متر
• وزن: 104 گرم
• زبان منو: انگلیسی و چینی
