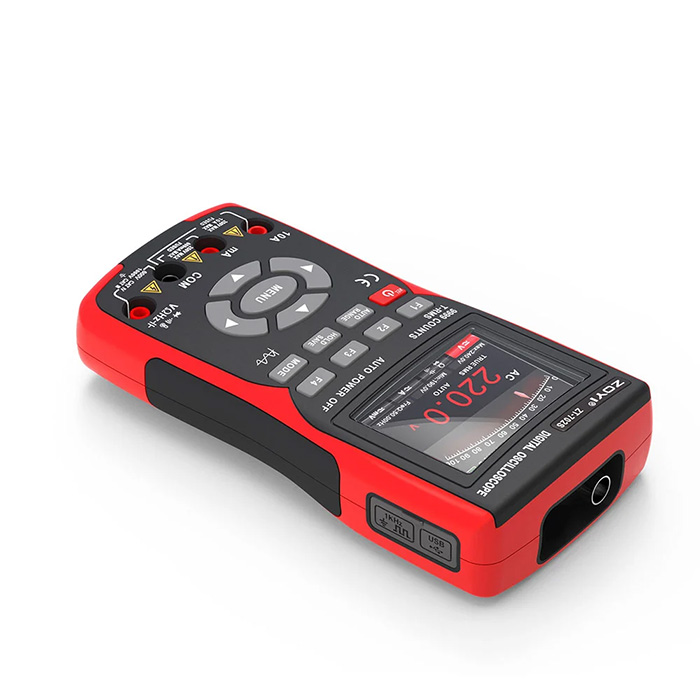

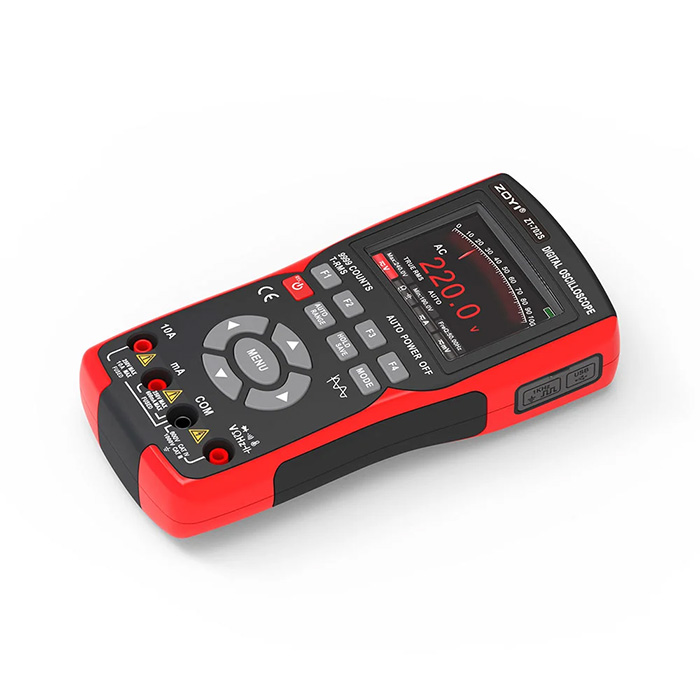

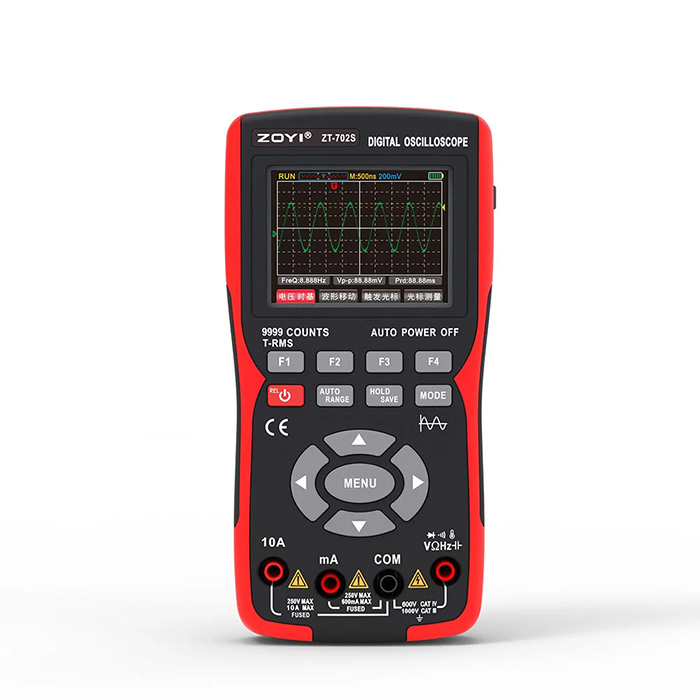

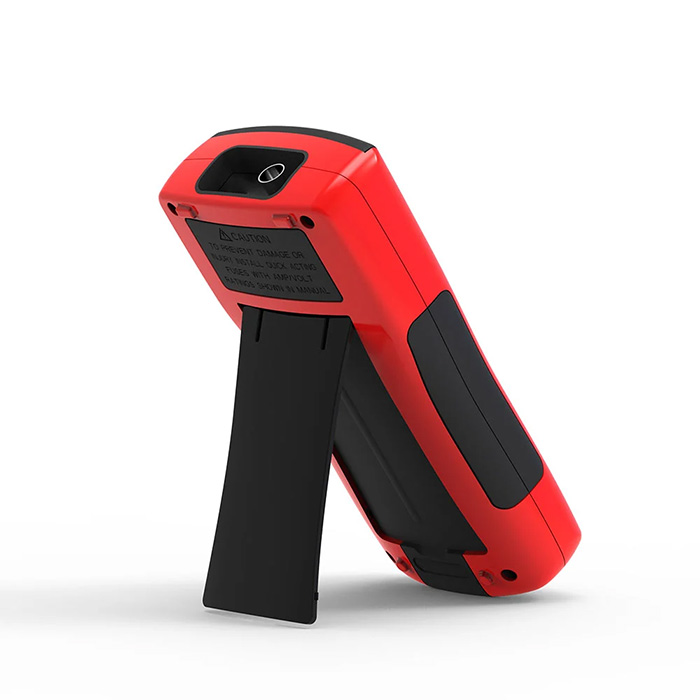

مولتی‌متر-اسیلوسکوپ‌ ZOTEK ZT-702S

ZOTEK ZT-702S یک ابزار پیشرفته و چندمنظوره است که مولتی‌متر دیجیتال را با یک اسیلوسکوپ 10MHz واقعی ترکیب کرده و در قالب یک دستگاه جمع‌وجور ارائه می‌دهد. این مدل با صفحه‌نمایش 2.8 اینچی IPS رنگی، نمونه‌برداری 48MSa/s، عمق ذخیره‌سازی 64Kpts و 9999 شمارش، یکی از بهترین گزینه‌ها برای آموزش، عیب‌یابی خودرو، تعمیر بردهای الکترونیکی، آزمایش پاور و کارهای نیمه‌حرفه‌ای تا حرفه‌ای است. باتوجه به باتری 18650 داخلی، شارژ Type‑C، طراحی دو رنگ (Double Injection) و امکان استفاده هنگام شارژ، ZT-702S یک ابزار فوق‌العاده کاربردی و قابل حمل برای هر تکنسینی است.

ویژگی‌های کلیدی ZT-702S

• ترکیب دو ابزار در یک دستگاه: مولتی‌متر + اسیلوسکوپ
• پهنای باند اسیلوسکوپ: 10MHz واقعی
• نرخ نمونه‌برداری: 48MSa/s
• نمایشگر 2.8 اینچ IPS Full-view
• شمارش تا 9999 – دقت بالا در اندازه‌گیری
• طراحی مقاوم ABS + TPE (Double Injection)
• باتری 18650 داخلی + شارژ سریع Type‑C
• قابلیت شارژ و کار همزمان
• تنظیم روشنایی صفحه و زمان استندبای
• اندازه کوچک و مناسب کار با یک دست
• True RMS واقعی
• ایمن و قابل اعتماد: محفظه باتری مستقل

کاربردها

• تعمیرات موبایل، لپ‌تاپ و بردهای الکترونیکی
• سرویس و عیب‌یابی سیستم برق خودرو
• تست پاور، اینورتر و منابع تغذیه
• آموزش دانشگاهی و آزمایشگاهی
• تعمیرات قطعات حساس و مدارهای فرکانسی

مشخصات فنی – بخش اُسیلوسکوپ

• پهنای باند: 10MHz
• نرخ نمونه‌برداری: 48MSa/s
• عمق حافظه: 64Kpts
• کانال: Single Channel
• مقاومت ورودی: 1MΩ @ 16pF
• کوپلینگ ورودی: AC / DC
• زمان جاروب (Timebase): 50ns/div تا 20s/div
• ولتاژ ورودی مجاز: 150V (DC + AC peak)
• حساسیت عمودی: 20mV/div تا 10V/div
• Rise Time: کمتر از 10ns
• دقت بهره DC: ±3%

مشخصات مولتی‌متر دیجیتال

اندازه‌گیری ولتاژ DCV: از ‎9.999 میلی‌ولت تا ‎999.9 ولت

اندازه‌گیری ولتاژ ACV: از ‎9.999 میلی‌ولت تا ‎999.9 ولت (پاسخ فرکانسی ‎40 Hz – 1 kHz)

اندازه‌گیری جریان DC/AC: تا ‎10 آمپر (رنج‌ها: ‎μA / mA / A)

مقاومت: از ‎99.99 اهم تا ‎99.99 مگااهم (MΩ)

ظرفیت خازنی: از ‎9.999 نانوفاراد تا ‎99.99 میلی‌فاراد (حداکثر ‎100 mF)

فرکانس: تا ‎999.9 کیلوهرتز (حدود ‎1 MHz)

دما: از ‎–20 °C تا ‎1000 °C

سایر امکانات

• True RMS
• Data Hold
• بیزر اتصال کوتاه
• تست دیود
• نور پس‌زمینه
• Auto Power Off
• Auto/Manual Range

مشخصات ظاهری و عمومی

• صفحه: 2.8 اینچ IPS رنگی
• وزن: 345 گرم (بدون باتری)
• ابعاد: 177×89×40mm
• جنس بدنه: ABS + TPE
• باتری: یک عدد 18650
• سرعت آپدیت: ۳ بار در ثانیه

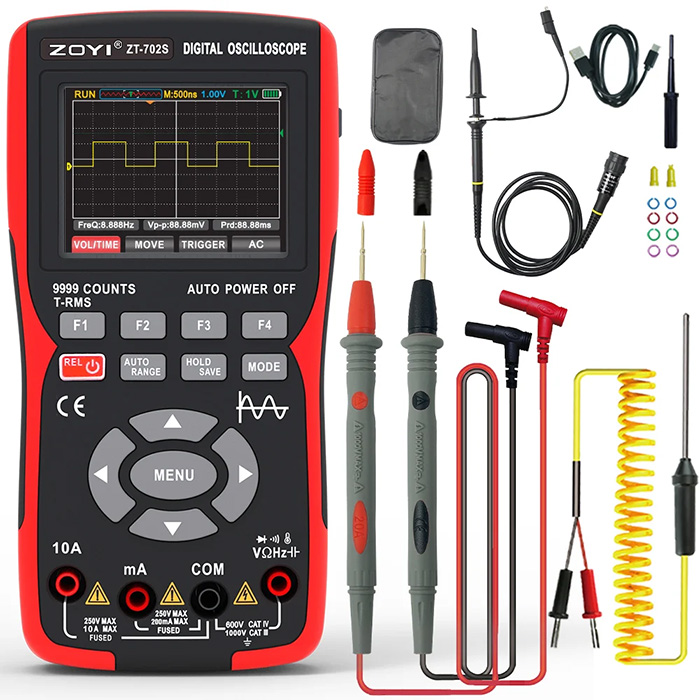

اقلام همراه

• یک جفت پراب مولتی‌متر
• پراب اسیلوسکوپ
• پراب دما
• یک کیف دستی
• کابل USB Type‑C
• دفترچه راهنما
• جعبه رنگی
