اسیلوسکوپ، مولتی‌متر (با دقت بالا) و سیگنال ژنراتور در یک دستگاه

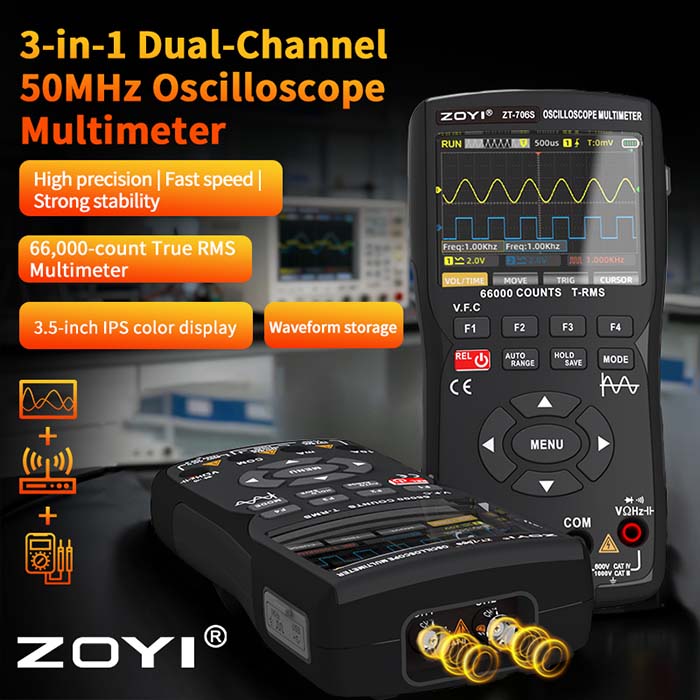

ZT-706S یک ابزار سه‌کاره و قابل حمل حرفه‌ای است که مزایای اسیلوسکوپ، مولتی‌متر با رزولوشن بالا و سیگنال ژنراتور را در یک دستگاه جمع کرده است. این مدل نسخه ارتقاء یافته و دقیق‌تر است که برای تعمیرات الکترونیک، تشخیص خطاهای خودرویی و عیب‌یابی صنعتی طراحی شده است.

ویژگی‌های اصلی

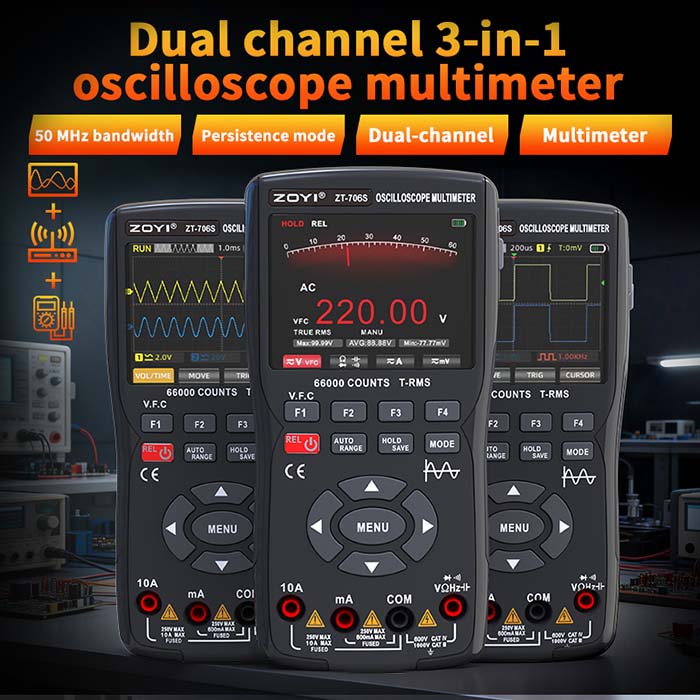

• سه ابزار در یک دستگاه: اسیلوسکوپ + مولتی‌متر حرفه‌ای + سیگنال ژنراتور
• صفحه‌نمایش رنگی: IPS 3.5 اینچ با زاویه دید کامل
• دقت مولتی‌متر: 66000 شمارش (Count) برای اندازه‌گیری بسیار دقیق
• پهنای باند: 50MHz
• نرخ نمونه‌برداری: تا 280MS/s (حالت High-Speed)
• ورودی: دوکاناله (CH1 / CH2)
• قابلیت‌های پیشرفته: فیلتر VFC (برای حذف نویز)، FFT، تحلیل Lissajous

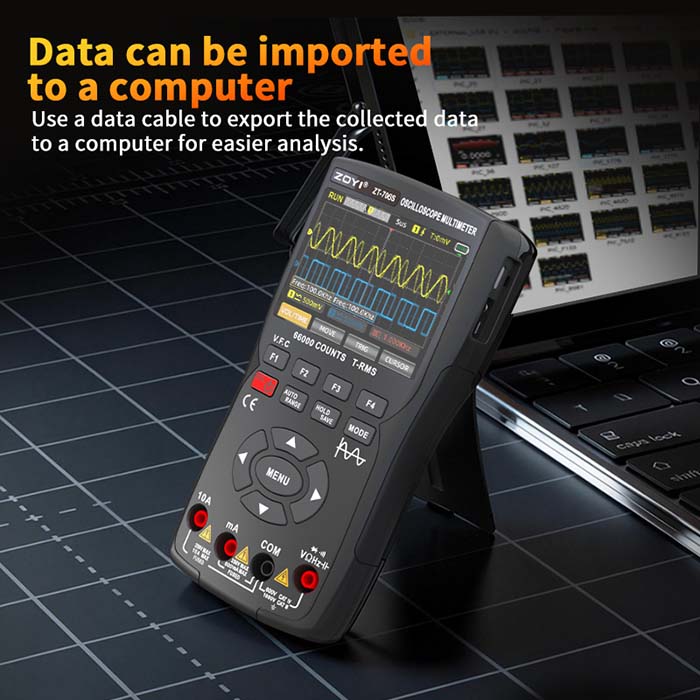

• ذخیره‌سازی: قابلیت ذخیره داده‌ها و ثبت اسکرین‌شات و خروجی USB
• منبع تغذیه: باتری لیتیومی شارژی با درگاه USB-C
• طراحی: بدنه مقاوم دو لایه (Double-injection molded)

مشخصات کلی

• ابعاد: 177×89×40mm
• وزن: حدود 390 گرم (با باتری)
• نوع باتری: 1 عدد 18650 لیتیومی
• نمایشگر: رنگی IPS با وضوح بالا
• قابلیت‌های جانبی: Data Hold، ضبط MAX/MIN/AVG، خاموشی خودکار

مشخصات اسیلوسکوپ

• پهنای باند (Bandwidth): 50 مگاهرتز
• نرخ نمونه‌برداری (Sampling Rate): 200 MSa/s (نرمال) تا 280 MSa/s (سرعت بالا)
• تعداد کانال‌ها (Channels): 2 کانال
• نوع کوپلینگ ورودی (Input Coupling): AC / DC
• مقاومت ورودی (Input Resistance): 1 مگااهم (1 MΩ) در 16 پیکوفاراد
• تضعیف پروب (Probe Attenuation): X1 / X10
• طول ثبت داده (Record Length): حرفه‌ای

مشخصات مولتی‌متر

• نمایشگر: 66000 شمارش (True RMS)
• ولتاژ DCV: تا 1000 ولت
• ولتاژ ACV: تا 750 ولت
• جریان DC/AC: تا 10 آمپر
• مقاومت: تا 66 مگااهم (MΩ)
• ظرفیت خازنی: تا 99.99 میلی‌فاراد (mF)
• فرکانس: تا 99.99 کیلوهرتز (kHz)

سایر قابلیت‌ها

• فیلتر VFC: برای اندازه‌گیری دقیق ولتاژ فرکانس متغیر
• تست دیود: دارد
• تست پیوستگی: دارد (بوق)

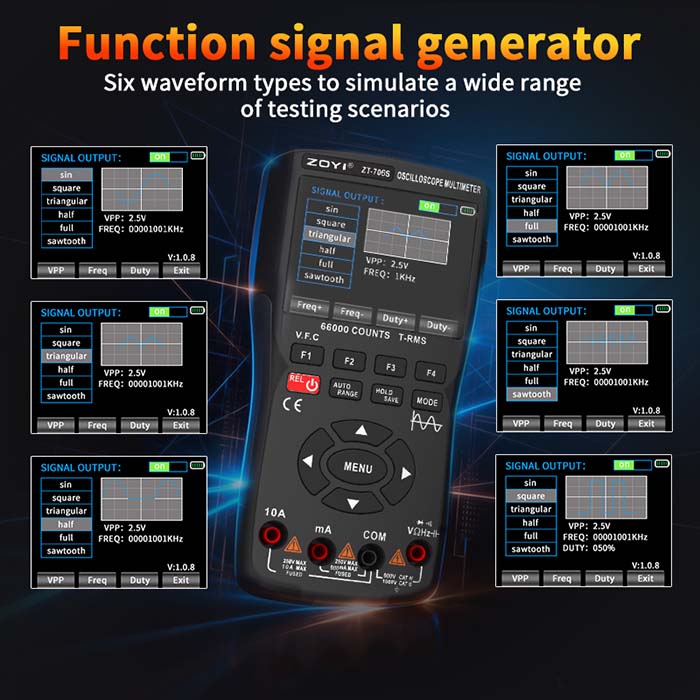

• ژنراتور سیگنال: خروجی سینوسی تا 10 مگاهرتز و موج مربعی/مثلثی تا 2 مگاهرتز

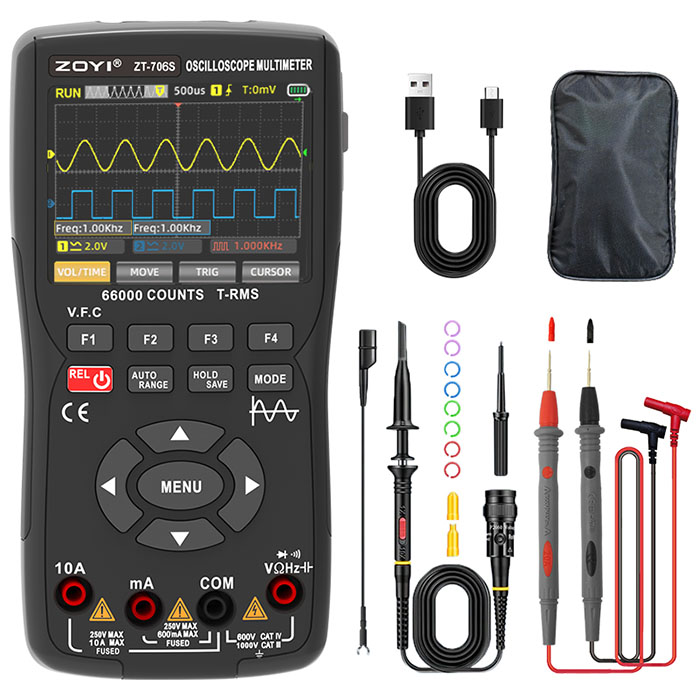

اقلام همراه

• یک جفت پراب تست مولتی‌متر
• یک عدد پروب اسیلوسکوپ
• کیف حمل مخصوص
• کابل شارژ USB-C
• دفترچه راهنما
