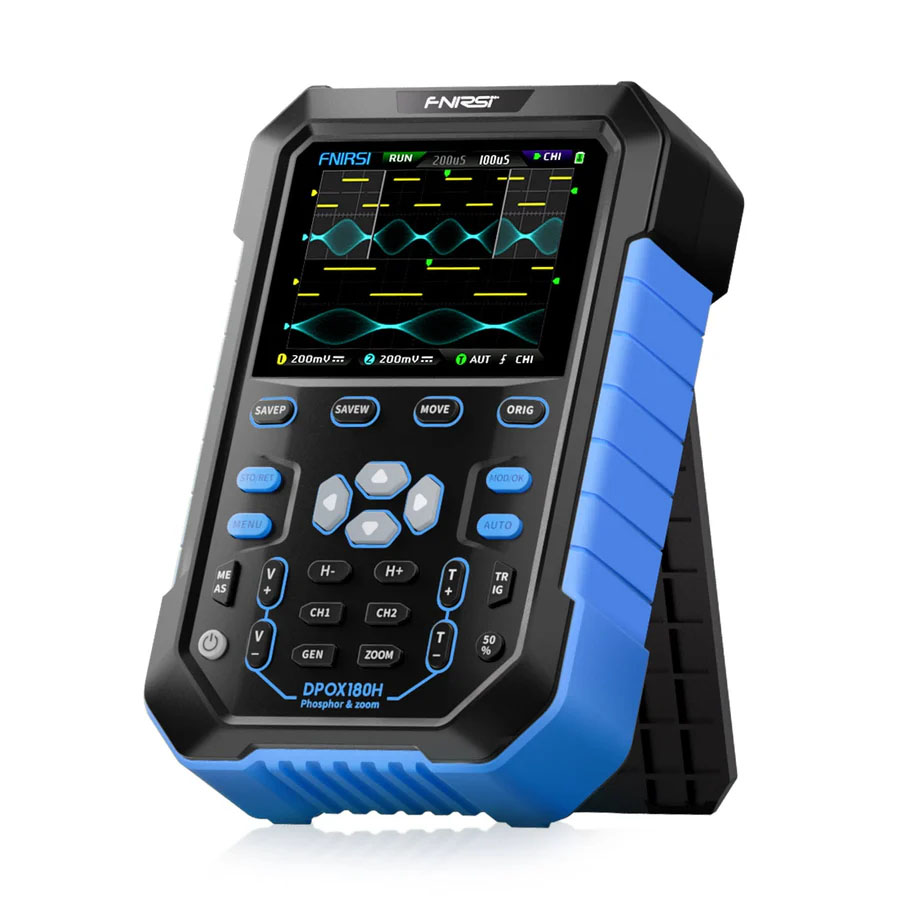

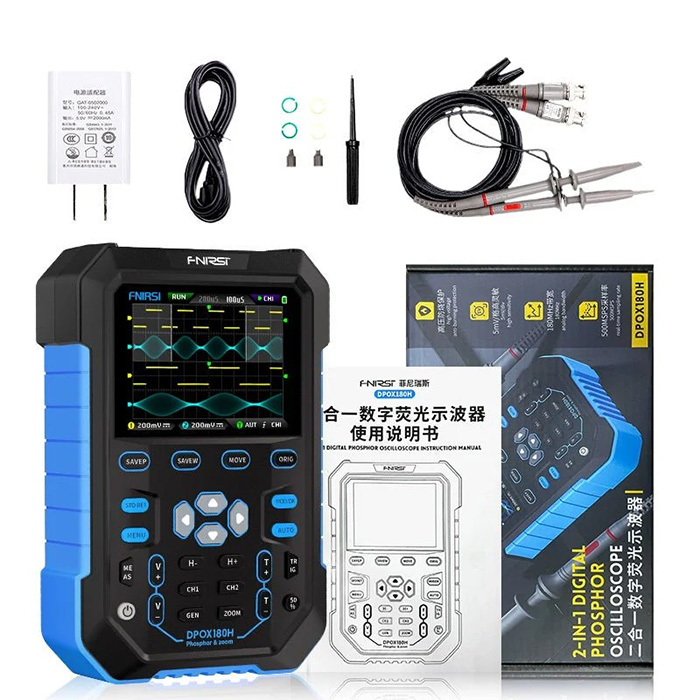

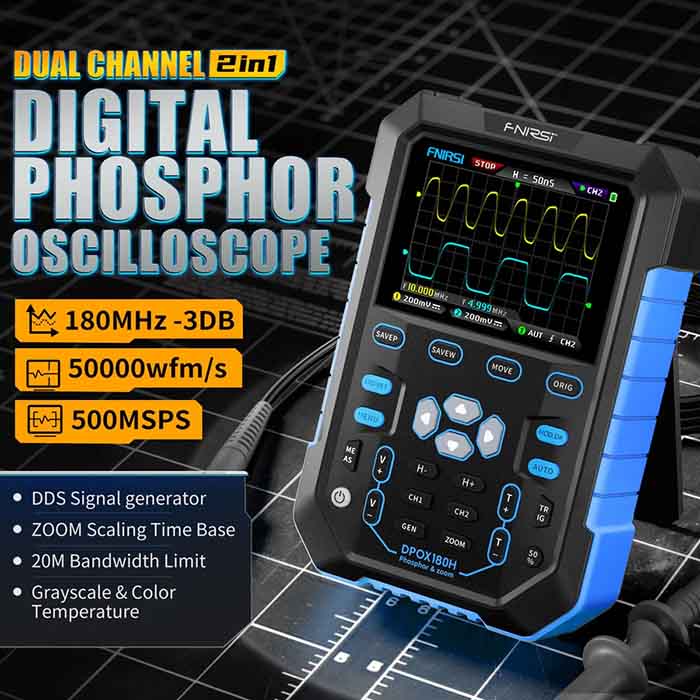

اسیلوسکوپ و فانکشن ژنراتور 2 در 1 FNIRSI مدل DPOX180H

FNIRSI DPOX180H یک ابزار اندازه‌گیری دستی، قدرتمند و اقتصادی است که فناوری مدرن Digital Phosphor را در یک بدنه جمع‌وجور ارائه می‌دهد. این دستگاه ترکیبی از یک اسیلوسکوپ دو کاناله با پهنای باند 180 مگاهرتز و یک فانکشن ژنراتور DDS است که برای عیب‌یابی دقیق، تحلیل سیگنال‌های سریع و کاربردهای آزمایشگاهی در محیط‌های پرتابل طراحی شده است.

مفهوم Digital Phosphor در اسیلوسکوپ‌های دیجیتال

اسیلوسکوپ‌های دیجیتال اولیه، پردازشگرهای کندی داشتند و فقط “تصویرِ لحظه‌ای” را نشان می‌دادند. به همین دلیل رویدادهای نادر (Rare events) را حذف می‌کردند و کاربر نمی‌توانست نوسانات لحظه‌ای یا عیوب گذرا را ببیند.

تکنولوژی Digital Phosphor این مشکل را حل کرد:

این دستگاه‌ها با استفاده از پردازشگرهای سریع (FPGA)، داده‌های دریافتی را به صورت نقشه‌های حرارتی (Color-Graded) ذخیره می‌کنند. به این صورت که:

• شدت روشنایی: بخش‌هایی از سیگنال که بیشتر تکرار می‌شوند، پررنگ‌تر (روشن‌تر) نمایش داده می‌شوند.
• بخش‌های نادر: نوسانات یا ناهنجاری‌هایی که به‌ندرت رخ می‌دهند (مثلاً یک نویز گذرا)، با رنگی متفاوت یا شدت کمتر نمایش داده می‌شوند.

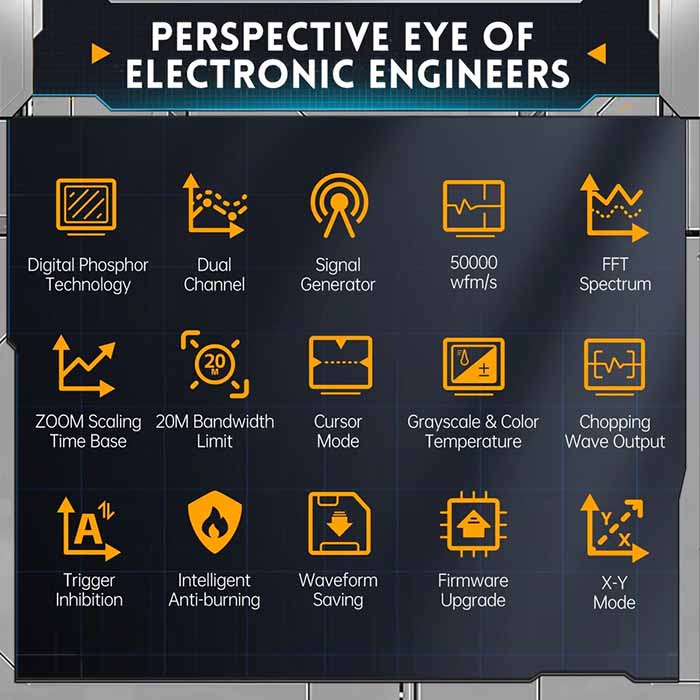

ویژگی‌های کلیدی

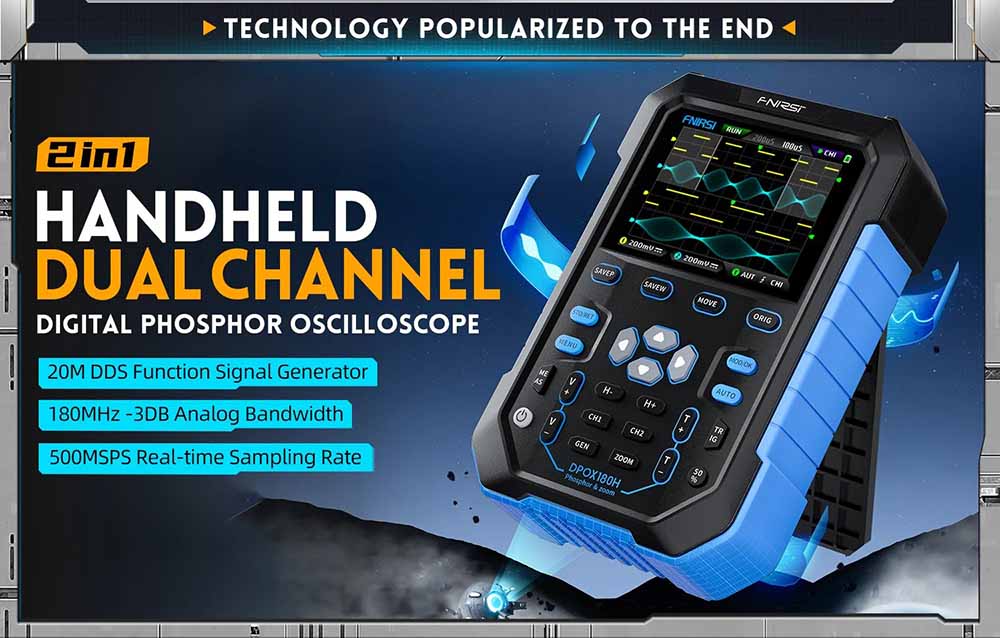

• طراحی ۲ در ۱: ادغام اسیلوسکوپ دو کاناله و فانکشن ژنراتور در یک دستگاه دستی

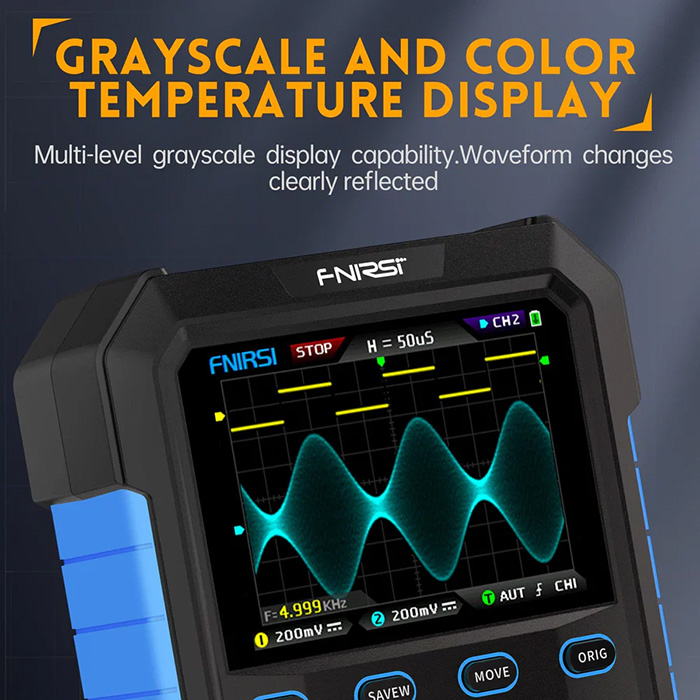

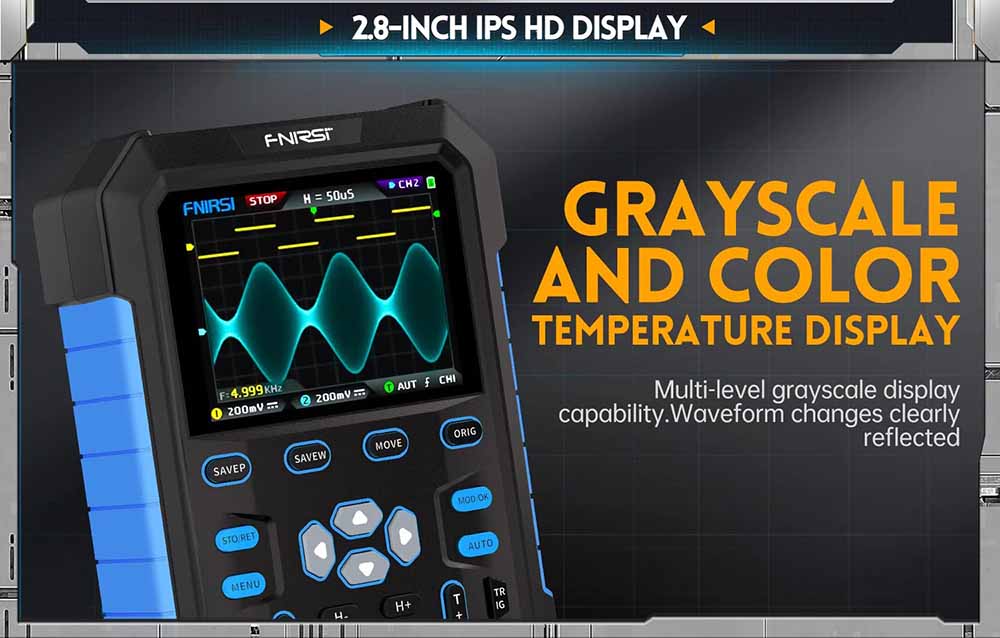

• فناوری Digital Phosphor: نمایش دقیق سیگنال‌ها با قابلیت نمایش دمای رنگی (Color Temp) برای درک بهتر توزیع سیگنال و نویز

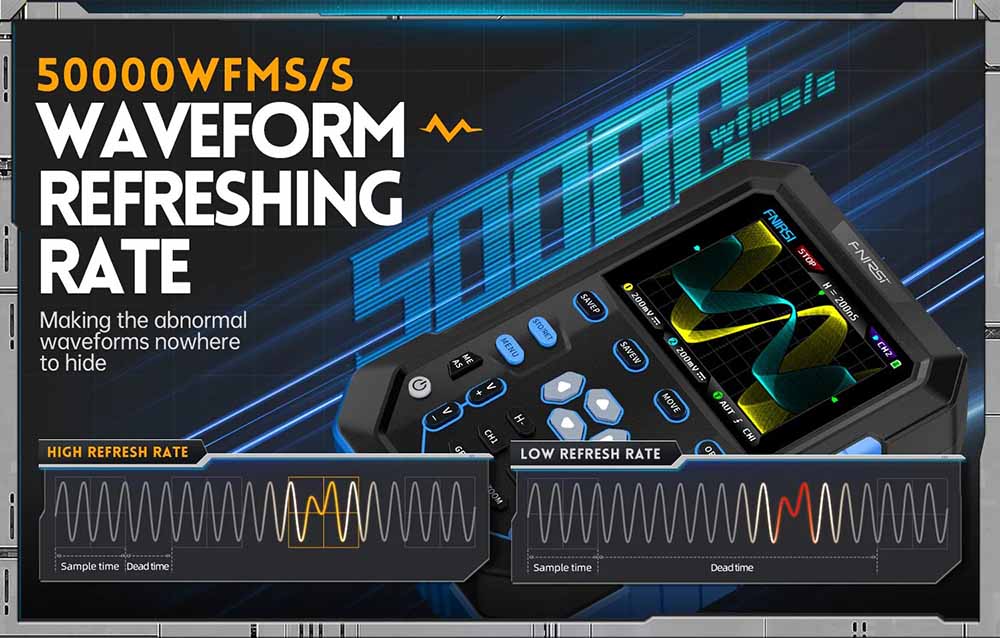

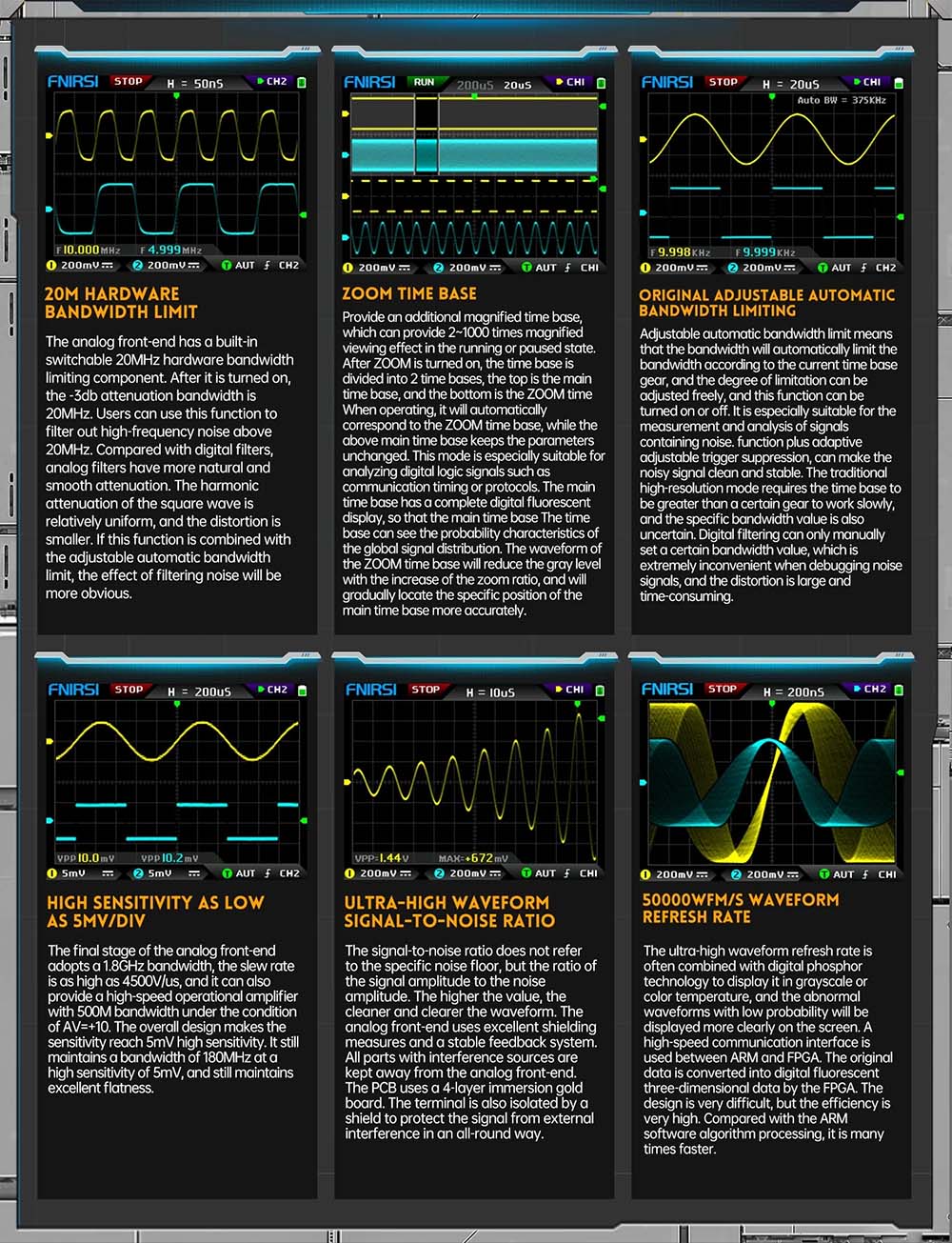

• عملکرد سریع: نرخ نمونه‌برداری 500 MSa/s و سرعت رفرش 50,000 شکل‌موج در ثانیه

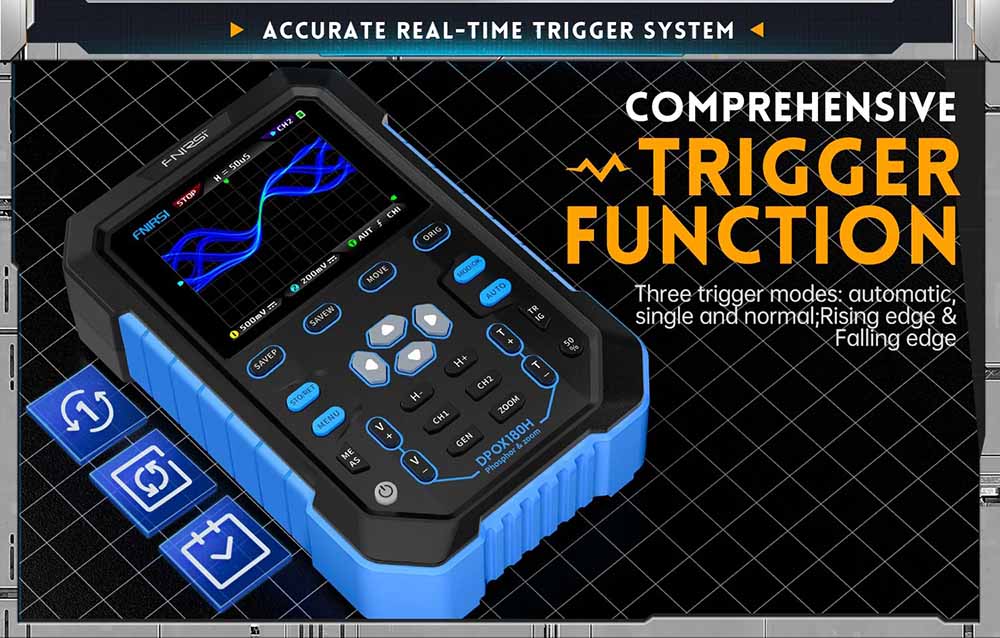

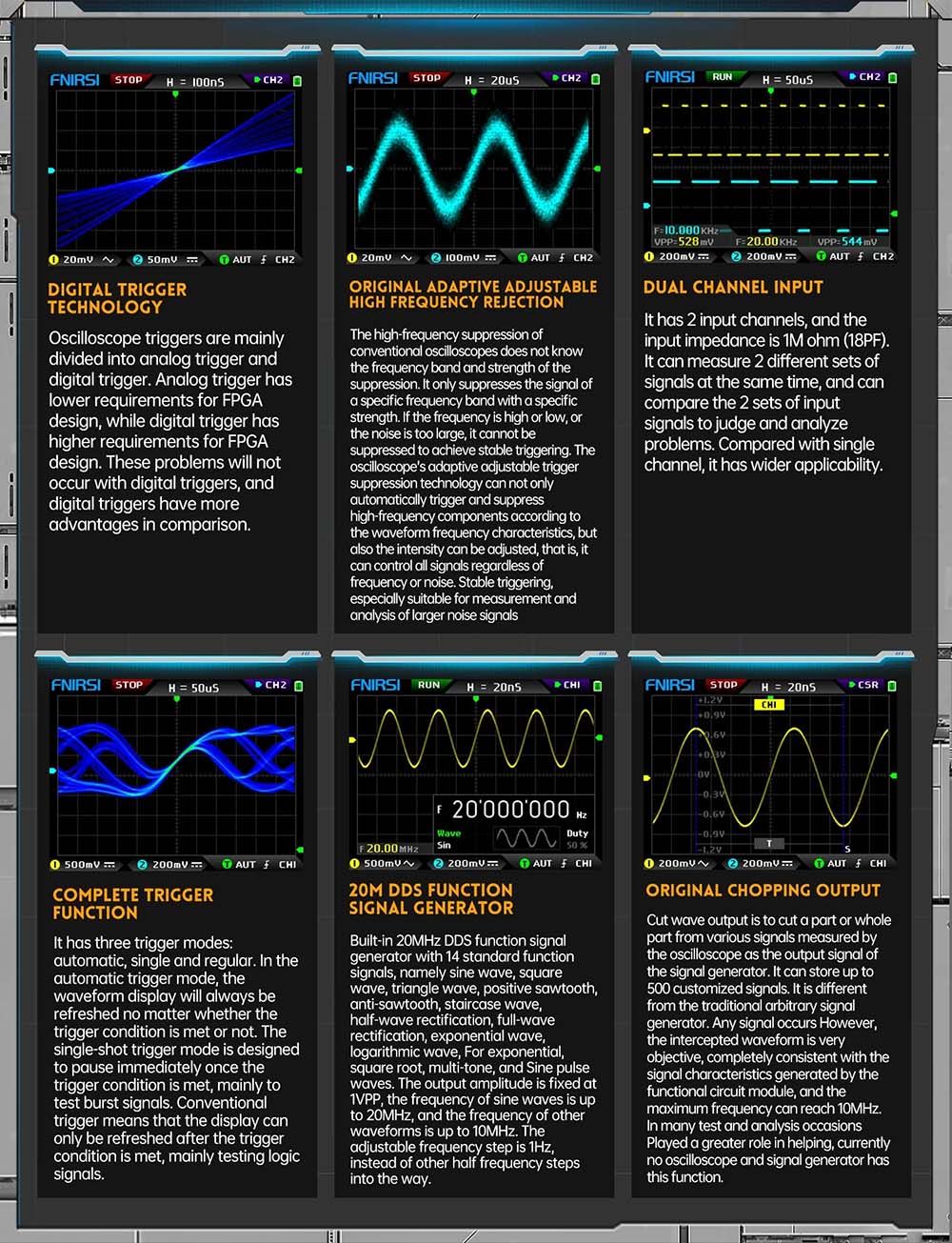

• تریگر هوشمند: سیستم تریگر دیجیتال دقیق با سه حالت (Auto/Normal/Single)

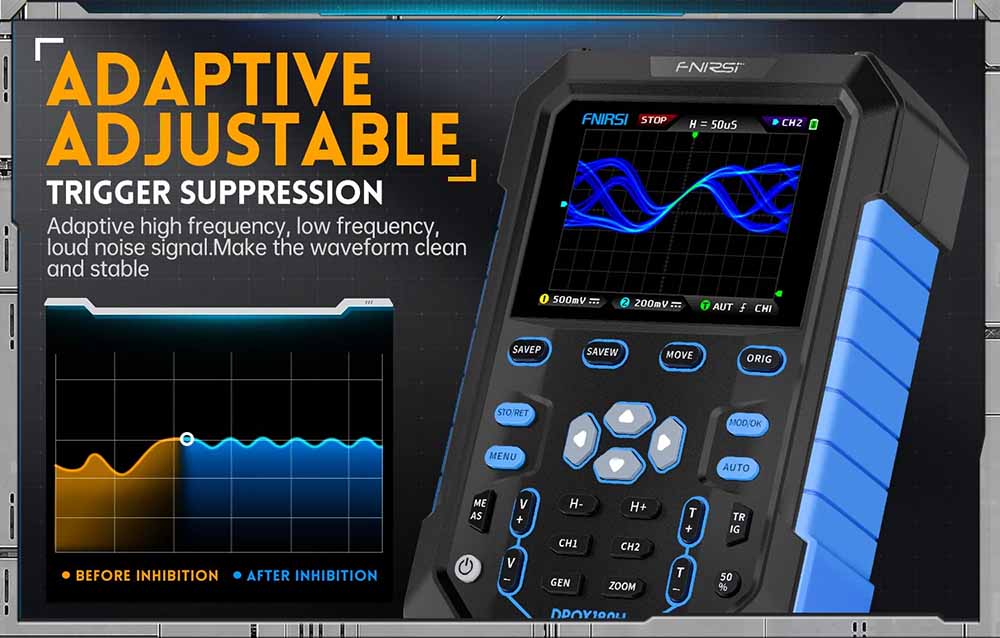

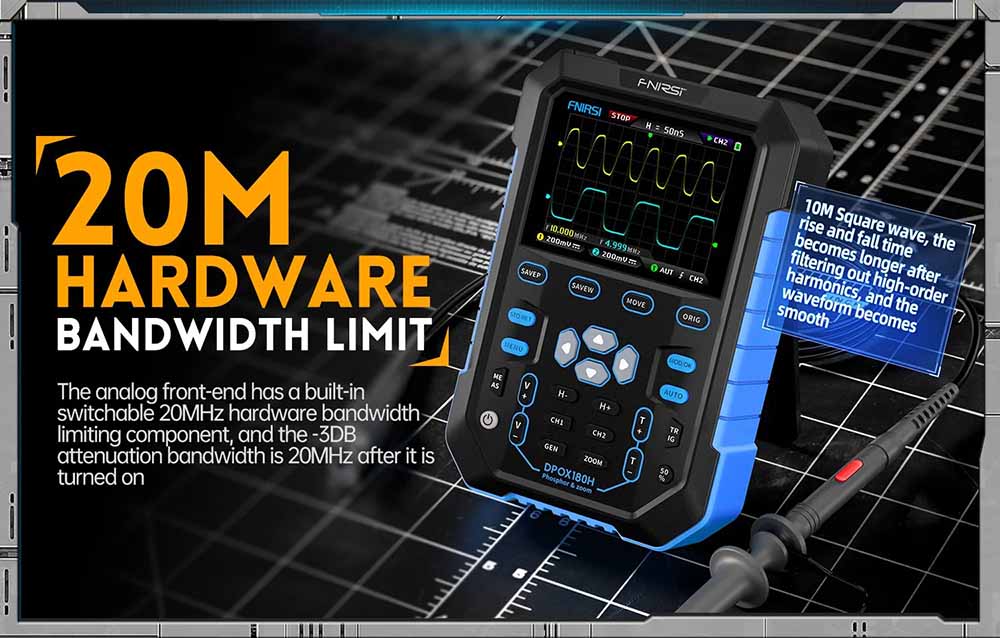

• فیلترینگ پیشرفته: دارای محدودکننده پهنای باند سخت‌افزاری و اتوماتیک برای حذف نویز

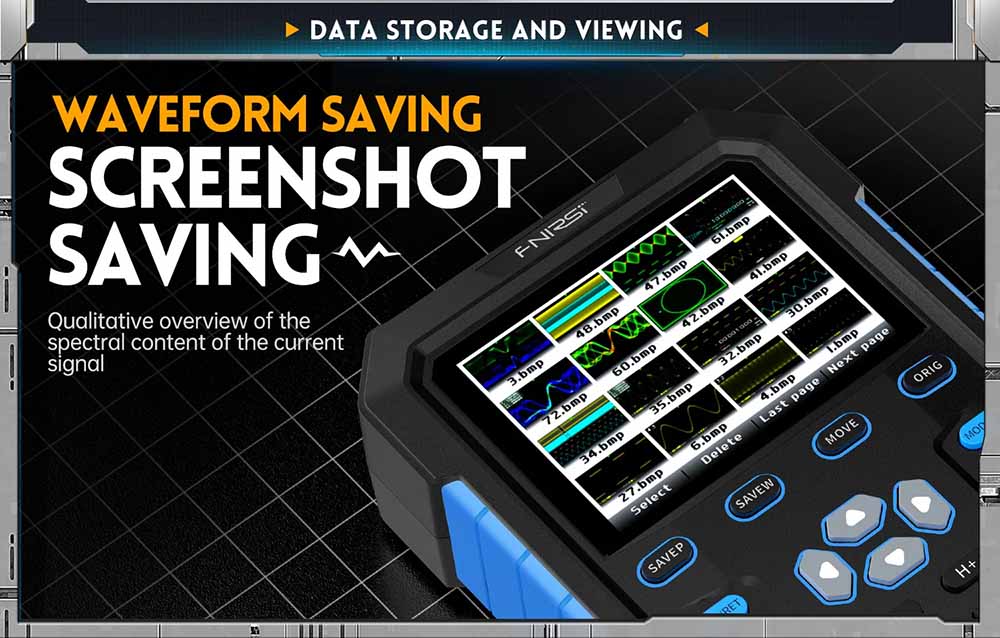

• ذخیره‌سازی هوشمند: قابلیت ذخیره اسکرین‌شات و داده‌های شکل‌موج برای تحلیل‌های بعدی

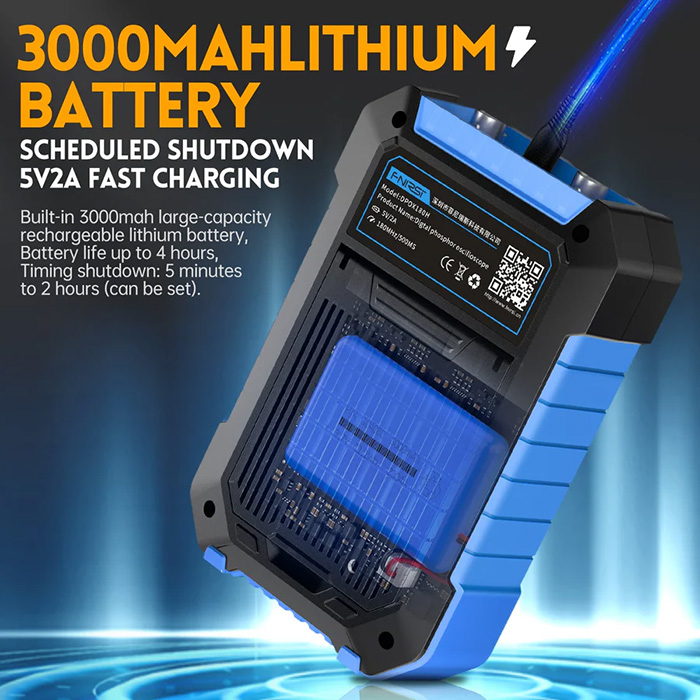

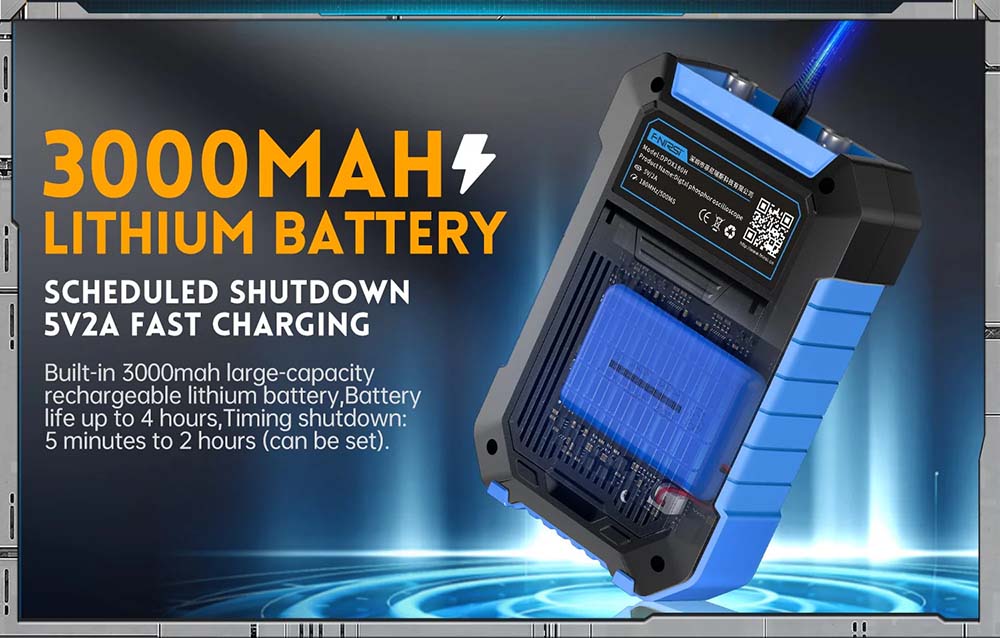

• باتری داخلی: مجهز به باتری 3000 میلی‌آمپر ساعتی با شارژ سریع Type-C

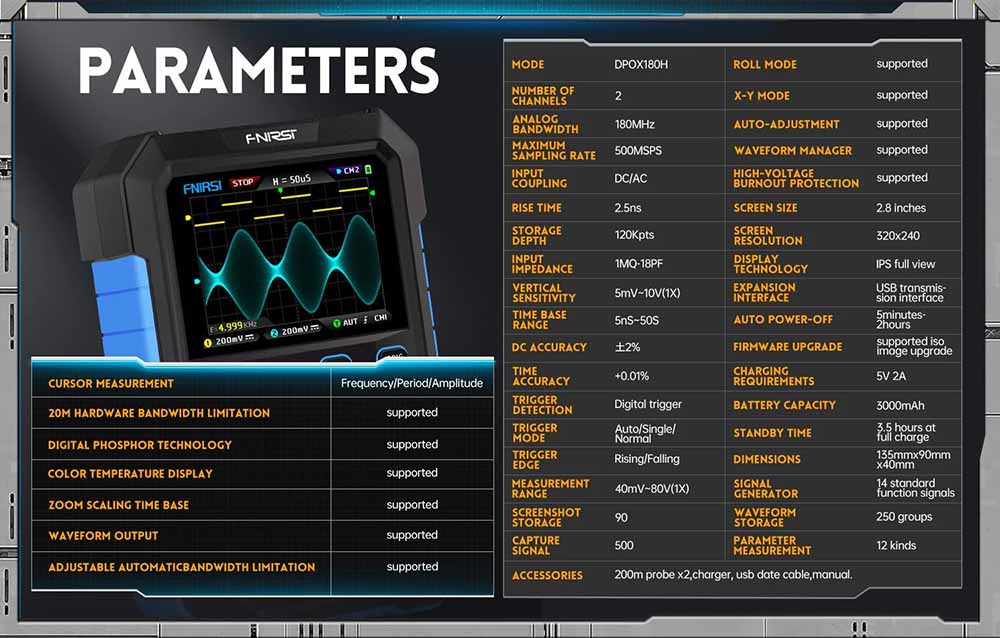

مشخصات فنی

۱. بخش اسیلوسکوپ (Oscilloscope)

• تعداد کانال: 2 کانال
• پهنای باند: 180 مگاهرتز

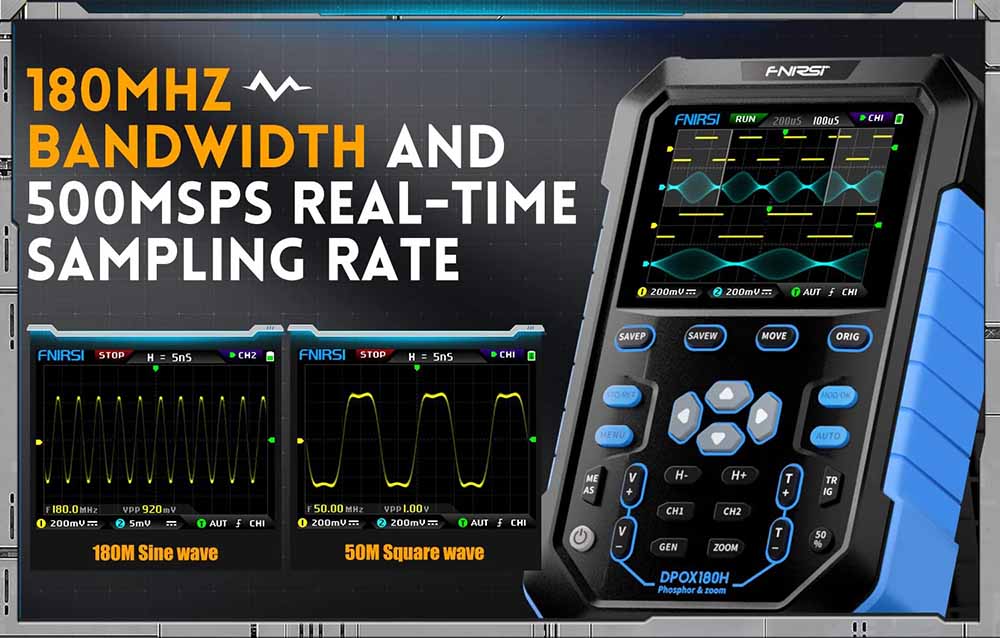

• نرخ نمونه‌برداری: 500 MSa/s
• عمق حافظه (Storage Depth): 120 Kpts

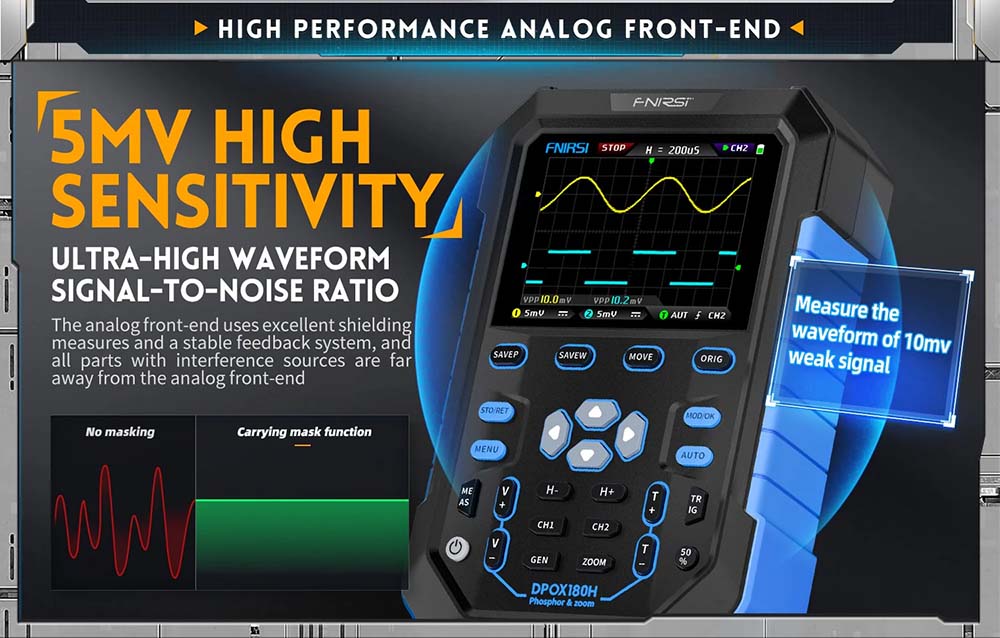

• حساسیت عمودی: 5mV/div تا 10V/div

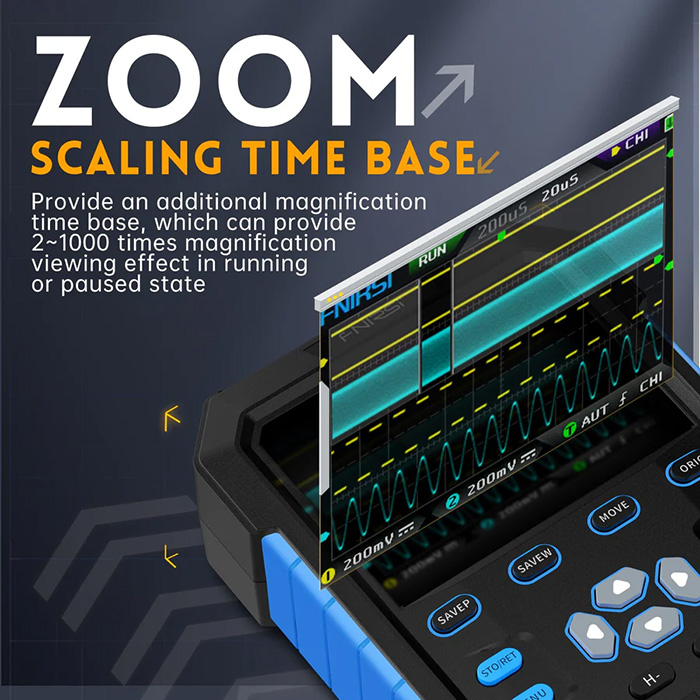

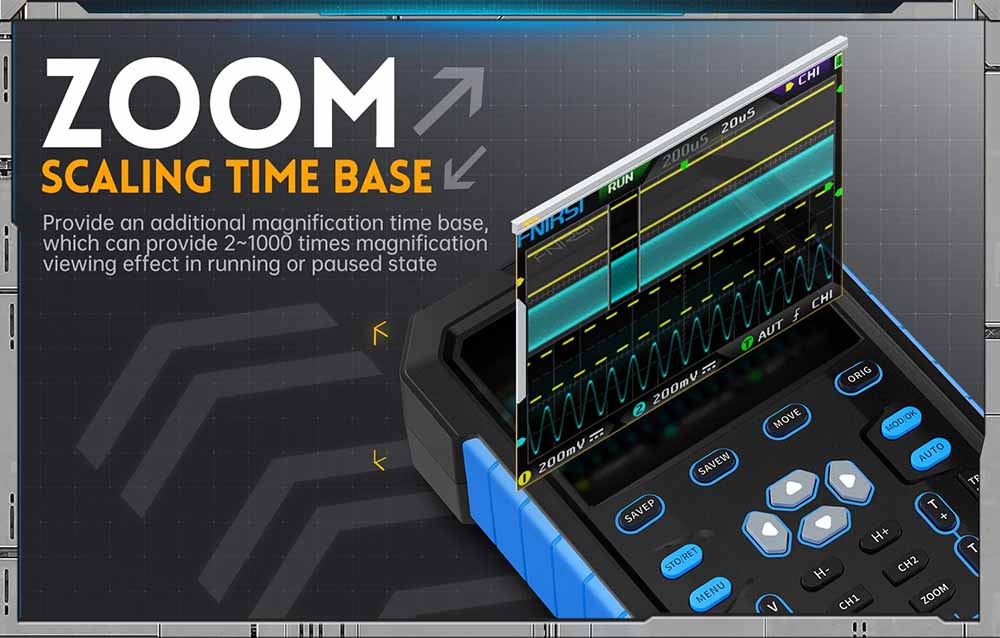

• زمان‌بندی (Time Base): 5ns تا 50s

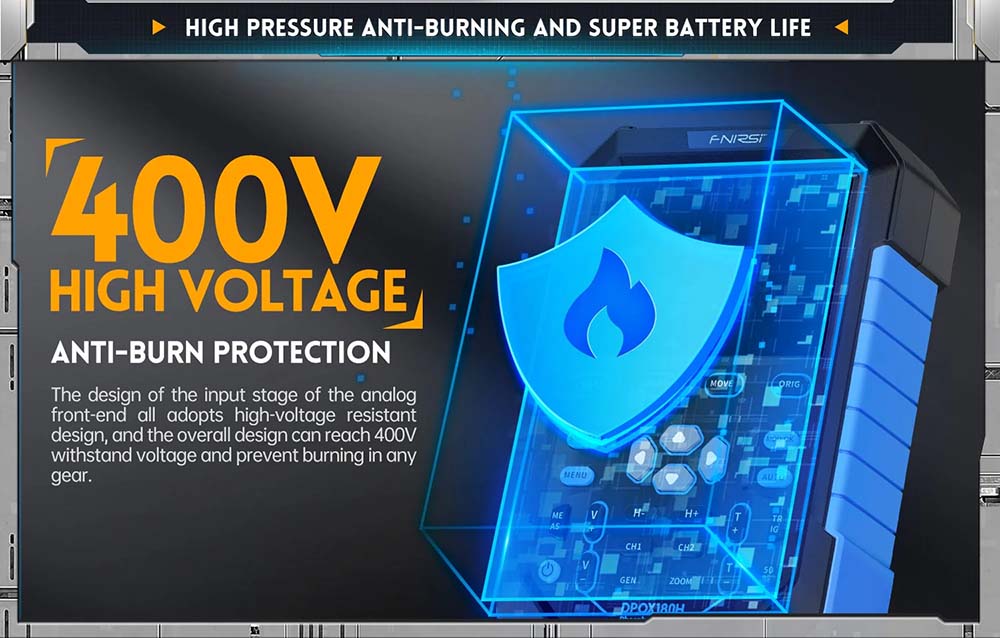

• حداکثر ولتاژ ورودی: ±400V (محافظت‌شده در برابر سوختن)
• امپدانس ورودی: 1MΩ
• زمان صعود (Rise Time): 2.5ns

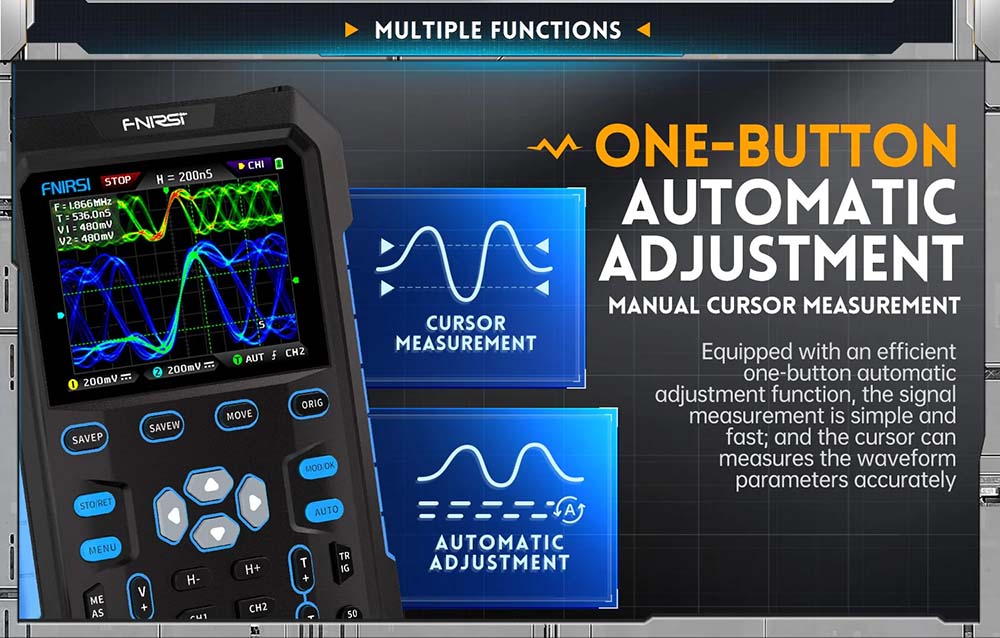

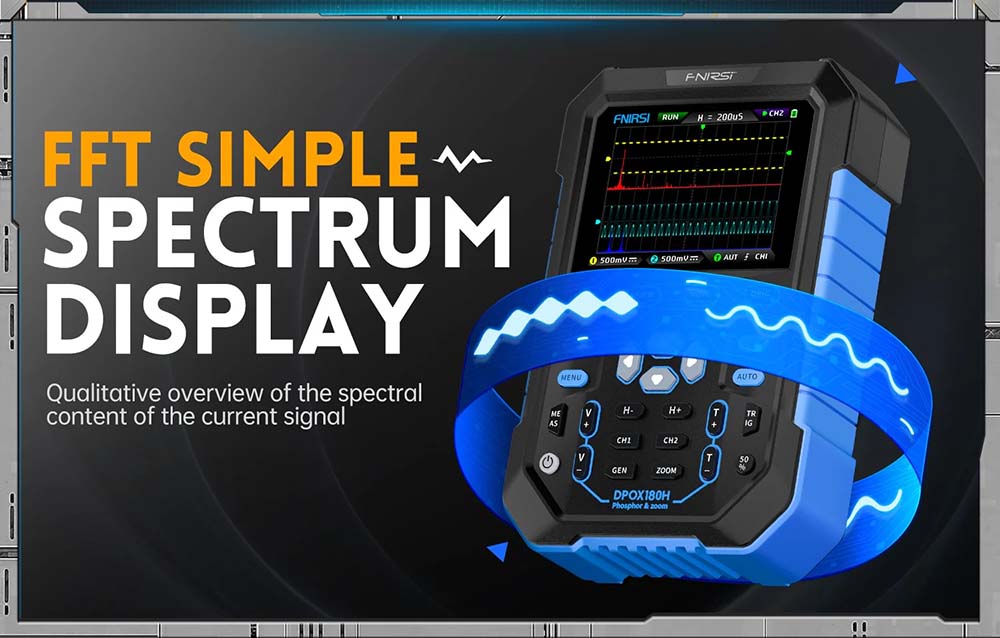

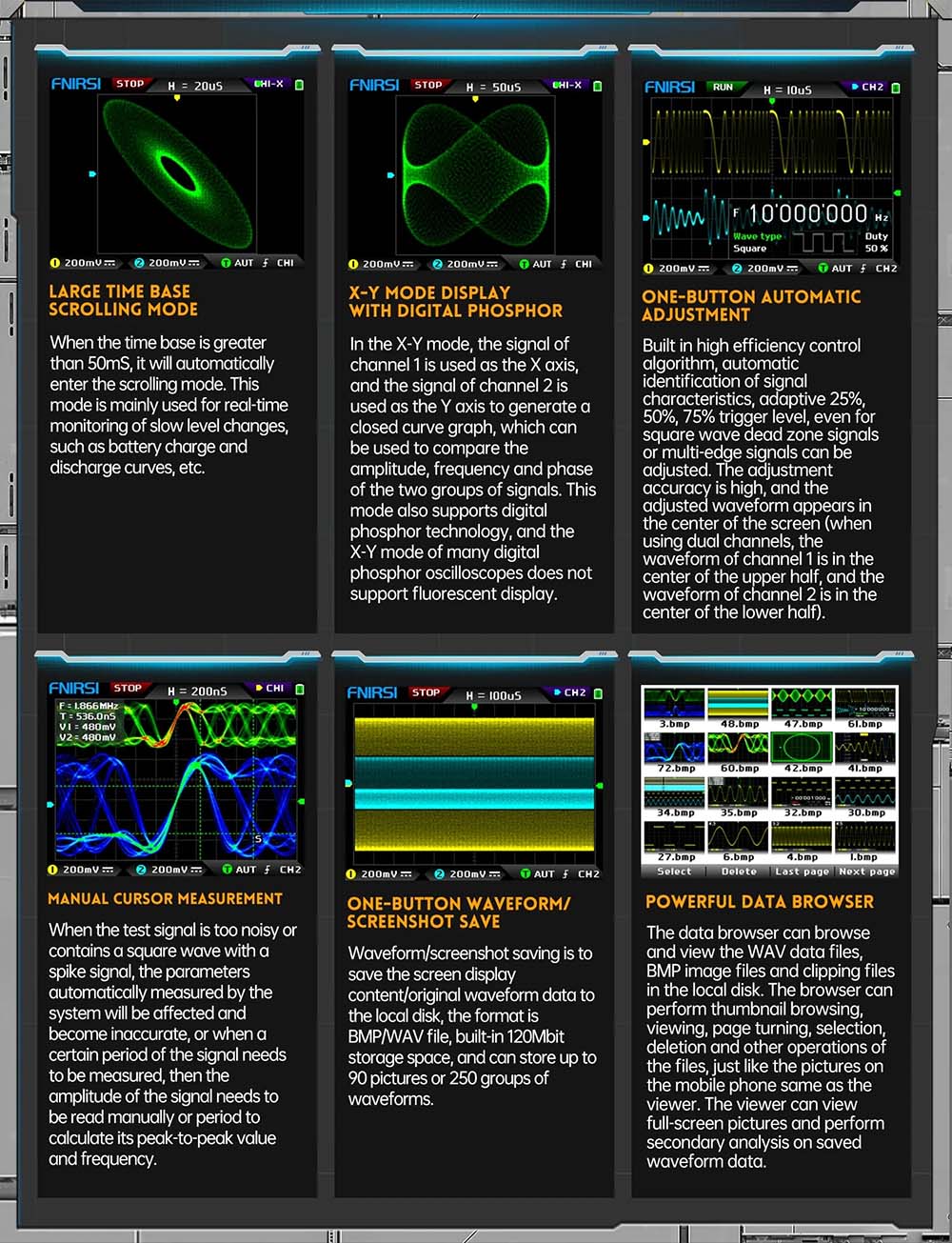

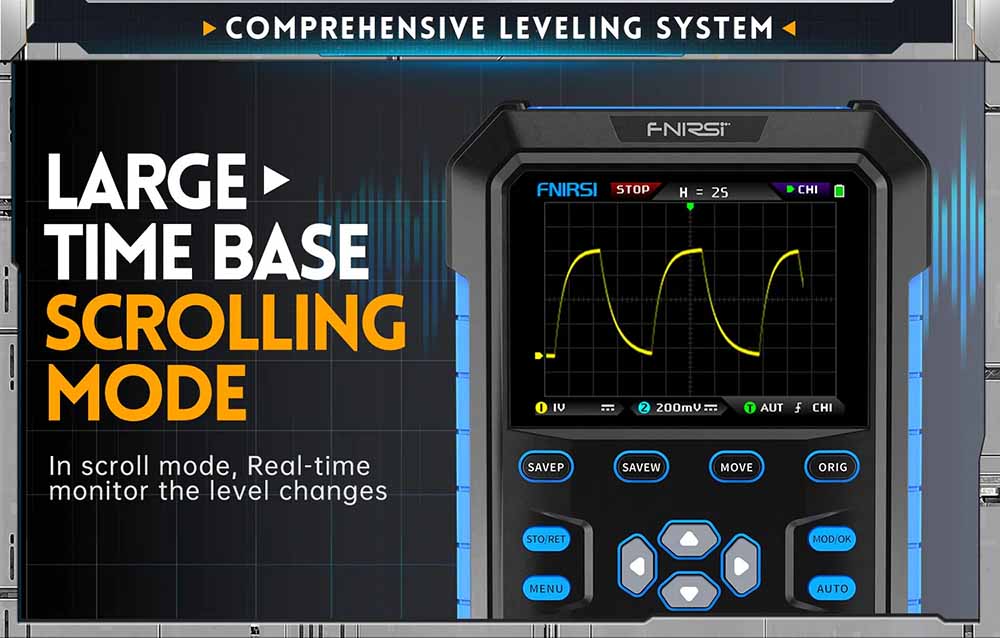

• ویژگی‌های تحلیلی: FFT، حالت XY، اندازه‌گیری مکان‌نما (Cursor)، 12 نوع اندازه‌گیری پارامتر خودکار، حالت رول (Roll Mode)

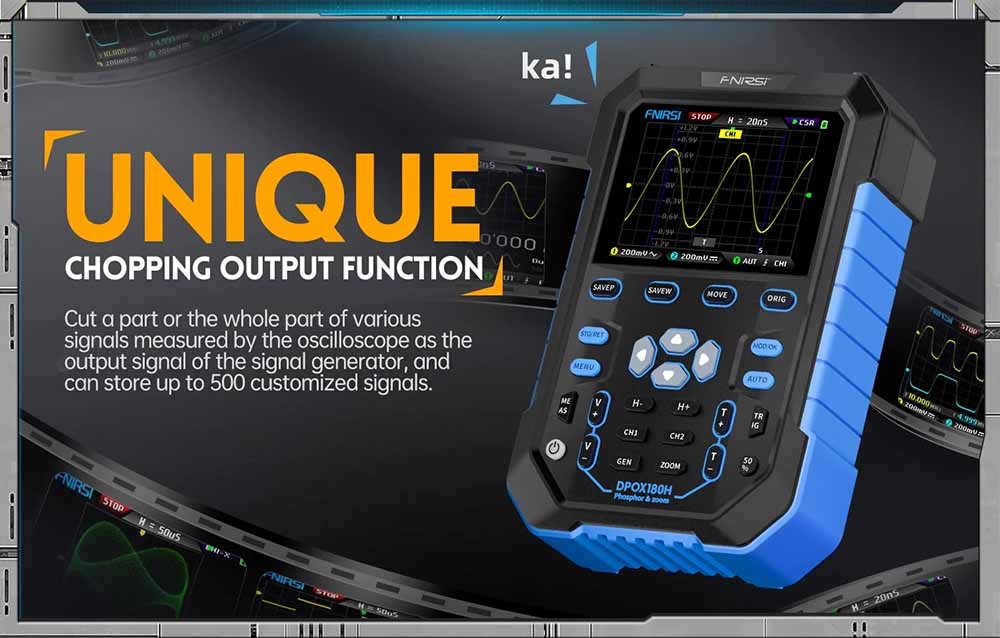

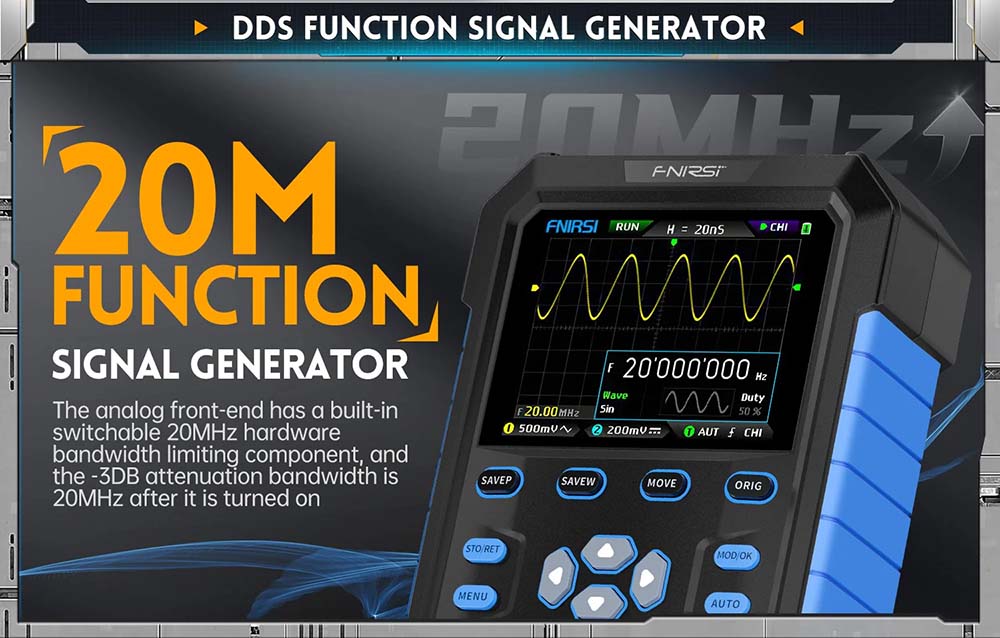

۲. بخش فانکشن ژنراتور (Signal Generator)

• تکنولوژی: DDS

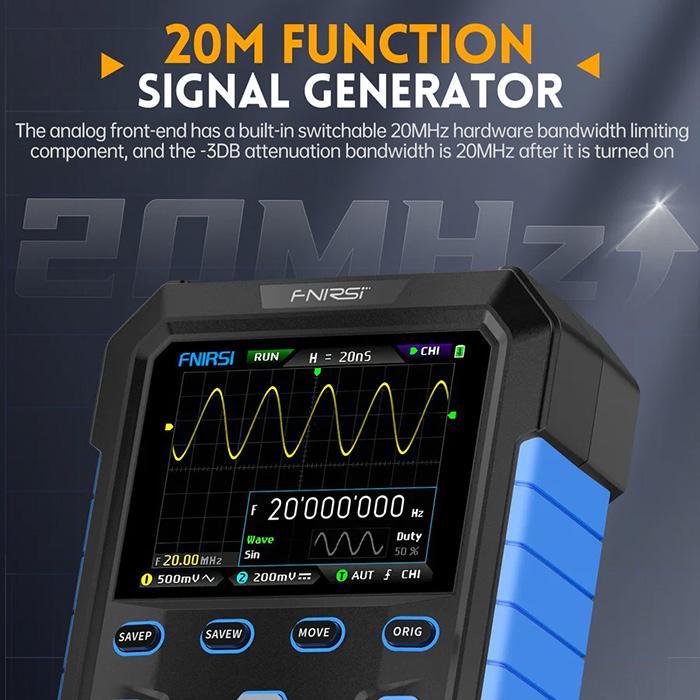

• محدوده فرکانسی: تا 20 مگاهرتز (سینوسی)، تا 10 مگاهرتز (سایر موج‌ها)
• تعداد شکل موج: 14 موج استاندارد
• دامنه خروجی: 1Vpp

۳. مشخصات عمومی

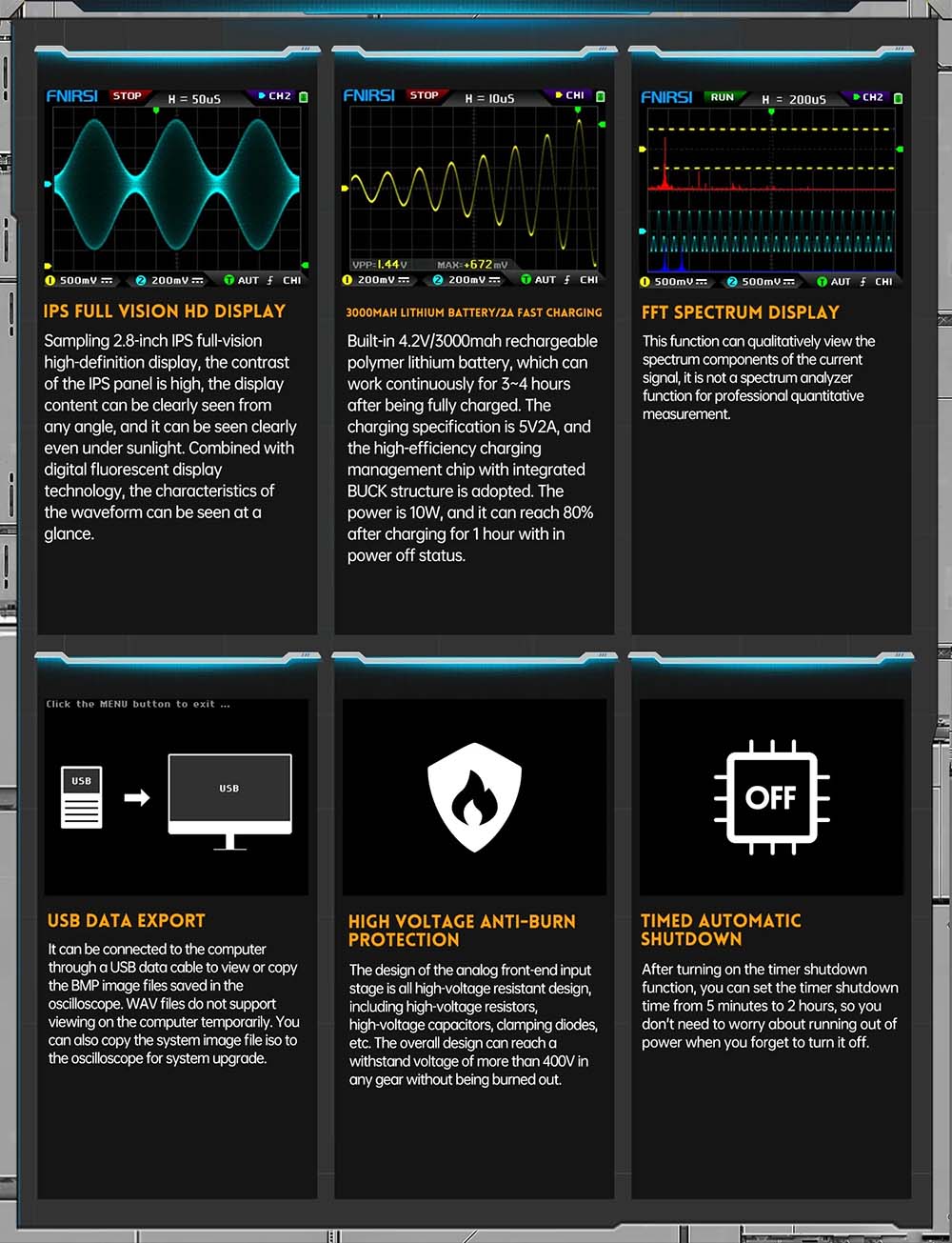

• نمایشگر: 2.8 اینچی IPS با رزولوشن 320×240
• باتری: 3000mAh (شارژ 5V/2A)
• ابعاد: 135x90x40 میلی‌متر

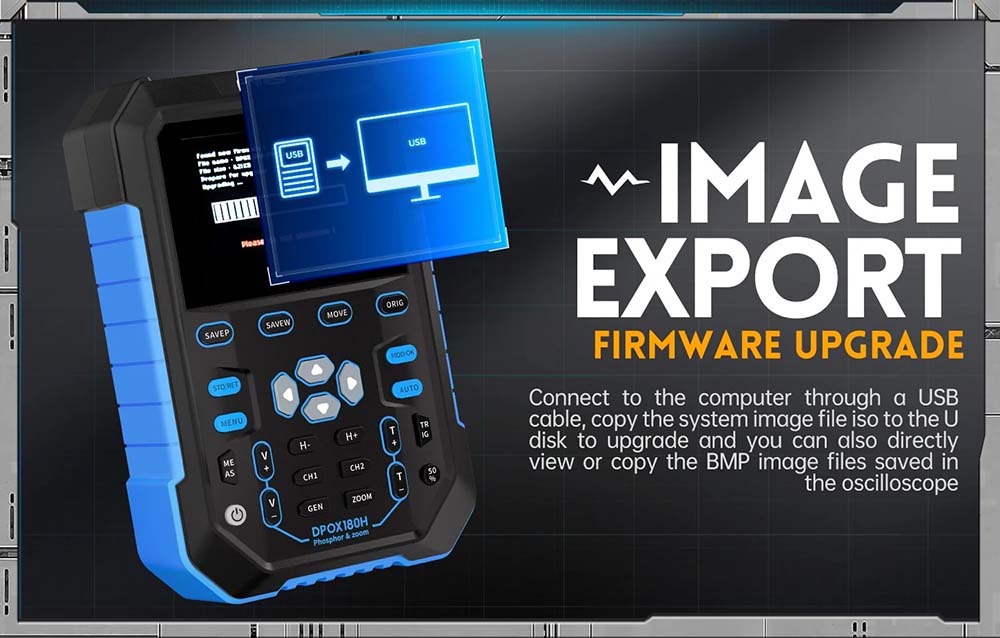

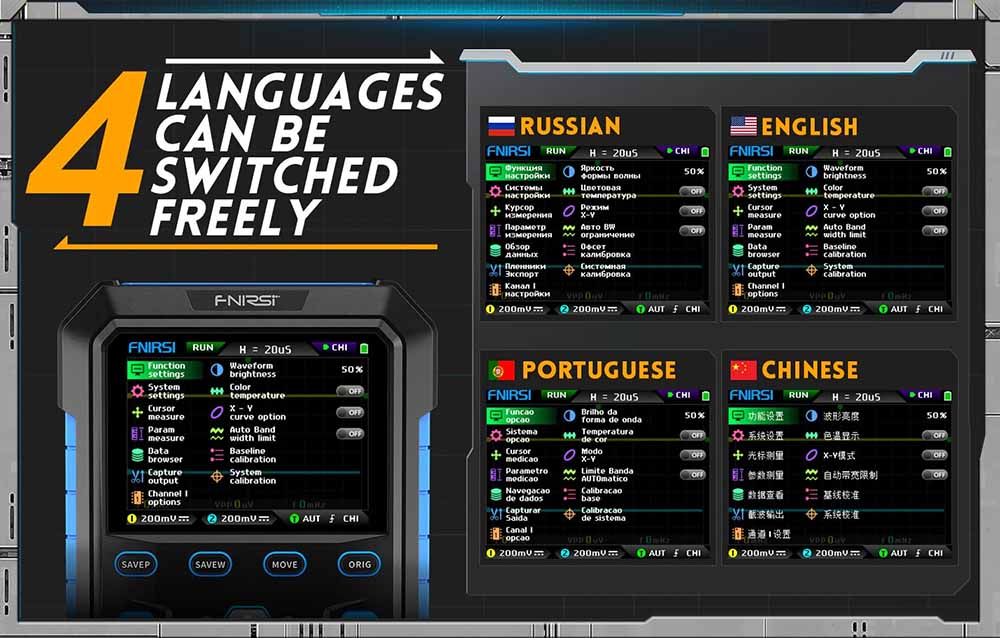

• رابط کاربری: USB برای انتقال داده و آپدیت فریم‌ور
• سایر قابلیت‌ها: خاموش شدن خودکار، محافظت در برابر ولتاژ بالا، رابط کاربری با استفاده آسان (One-key Auto)
