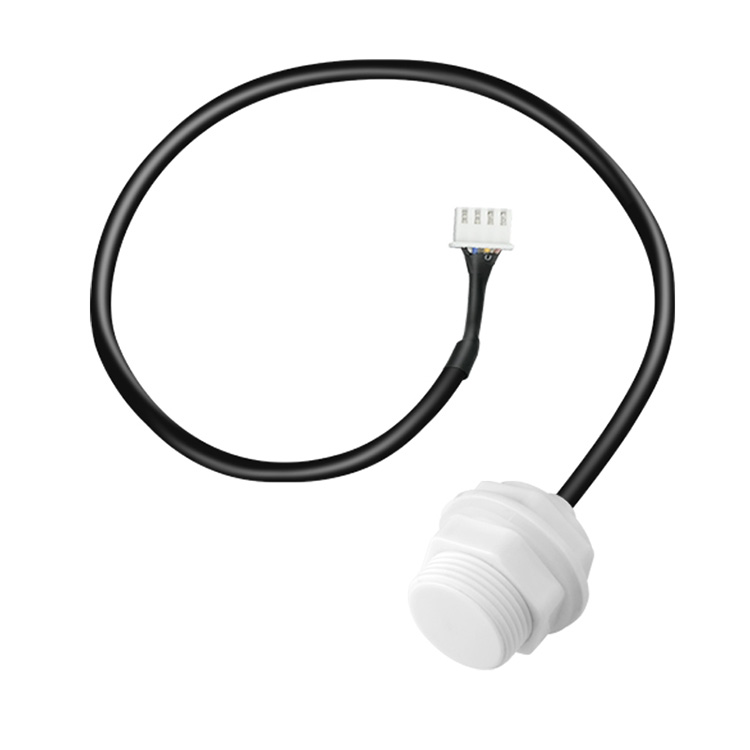

سنسور تشخیص سطح مایع تماسی XKC‑Y20
سنسور XKC‑Y20 یک سنسور هوشمند تشخیص سطح مایع تماسی (Contact Liquid Level Sensor) از محصولات شرکت XKC (Shenzhen XingKeChuang Technology) است که بر پایه اصل خازنی (Capacitive Induction) کار میکند.
این سنسور با تشخیص تغییر ظرفیت خازنی در نوک سنسور، وجود یا عدم وجود مایع را بهصورت دقیق شناسایی میکند. با نزدیک شدن مایع به سطح سنسور، ظرفیت خازنی تغییر کرده و این تغییر توسط IC و MCU داخلی پردازش شده و به سیگنال خروجی پایدار تبدیل میشود.
XKC‑Y20 به دلیل ساختار ساده، دقت مناسب و قیمت اقتصادی، گزینهای پرکاربرد برای دستگاههای خانگی، صنعتی و نیمهصنعتی محسوب میشود.
ویژگیهای اصلی XKC‑Y20
- ✅ تشخیص سطح مایع با تماس مستقیم
- ✅ عملکرد مبتنی بر فناوری خازنی
- ✅ پاسخدهی سریع و پایدار
- ✅ ساختار ساده و قابلاعتماد
- ✅ مناسب برای تشخیص پر / خالی بودن
- ✅ مصرف انرژی پایین
- ✅ مناسب استفاده مداوم
روش عملکرد سنسور
- در حالت عادی، سنسور دارای یک ظرفیت خازنی ثابت است
- با تماس یا نزدیک شدن مایع، ظرفیت خازنی تغییر میکند
- این تغییر توسط مدار کنترلی تقویت و پردازش میشود
- خروجی دیجیتال وضعیت وجود یا عدم وجود مایع را اعلام میکند
مدلها و نوع خروجی XKC‑Y20
سنسور XKC‑Y20 در نسخههای مختلف با خروجیهای متنوع عرضه میشود:
| مدل | نوع خروجی |
|---|---|
| XKC‑Y20‑V | خروجی دیجیتال High / Low |
| XKC‑Y20‑NPN | خروجی NPN Open‑Collector |
| XKC‑Y20‑PNP | خروجی PNP |
| XKC‑Y20‑RS485 | ارتباط صنعتی RS485 |
✅ این تنوع خروجی باعث سازگاری کامل با MCU، PLC و سیستمهای کنترلی میشود.
مشخصات فنی سنسور XKC‑Y20
| ویژگی | مقدار / توضیح |
|---|---|
| نوع سنسور | تشخیص سطح مایع تماسی |
| فناوری تشخیص | خازنی (Capacitive) |
| نوع مایع قابل تشخیص | آب و اغلب مایعات |
| نوع خروجی | High/Low، NPN، PNP، RS485 |
| ولتاژ تغذیه | 5 تا 24 ولت DC (بسته به مدل) |
| زمان پاسخدهی | سریع (در حد میلیثانیه) |
| دمای کاری | −10 تا +60 درجه سانتیگراد |
| رطوبت کاری | ≤ 80٪ RH بدون میعان |
| نصب | داخل مخزن یا محل تماس با مایع |
| جنس بدنه | پلاستیک صنعتی مقاوم |
| کاربری | Indoor / صنعتی سبک |
کاربردهای رایج XKC‑Y20
- دستگاههای تصفیه آب
- مخازن کوچک و متوسط
- لوازم خانگی (قهوهساز، بخور، آبسردکن)
- تجهیزات صنعتی سبک
- سیستمهای هشدار سطح مایع
- پروژههای الکترونیکی و آموزشی
تفاوت XKC‑Y20 با مدلهای بدون تماس
| XKC‑Y20 | XKC‑Y25 / Y28 / Y29 |
|---|---|
| تماسی | بدون تماس |
| قیمت اقتصادیتر | ایمنتر برای مواد خورنده |
| نصب داخل مایع | نصب بیرونی |
| مناسب کاربردهای ساده | مناسب کاربردهای حرفهای |
جمعبندی
XKC‑Y20 یک سنسور تشخیص سطح مایع تماسی، دقیق و اقتصادی است که برای کاربردهایی که تماس مستقیم با مایع مشکلی ایجاد نمیکند، انتخابی مناسب و مقرونبهصرفه محسوب میشود.

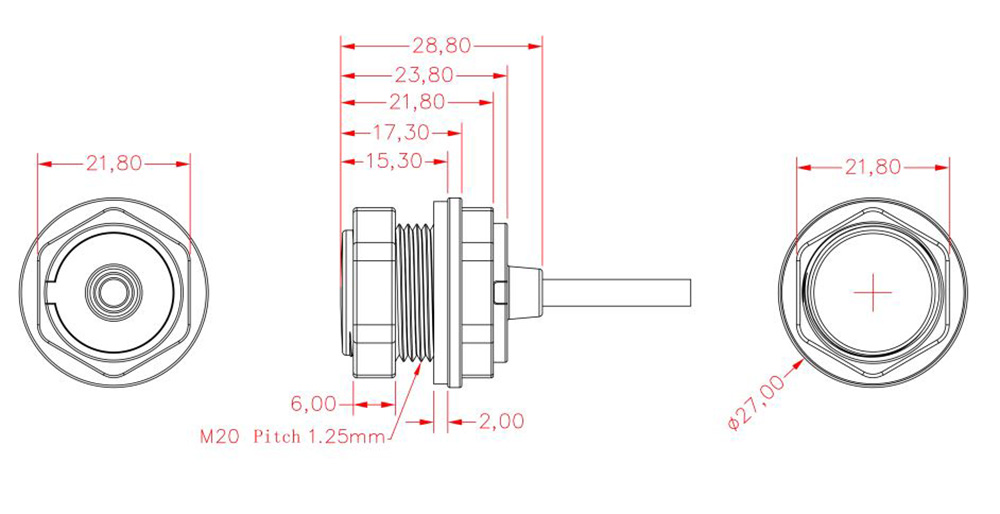

ابعاد مکانیکی حسگر

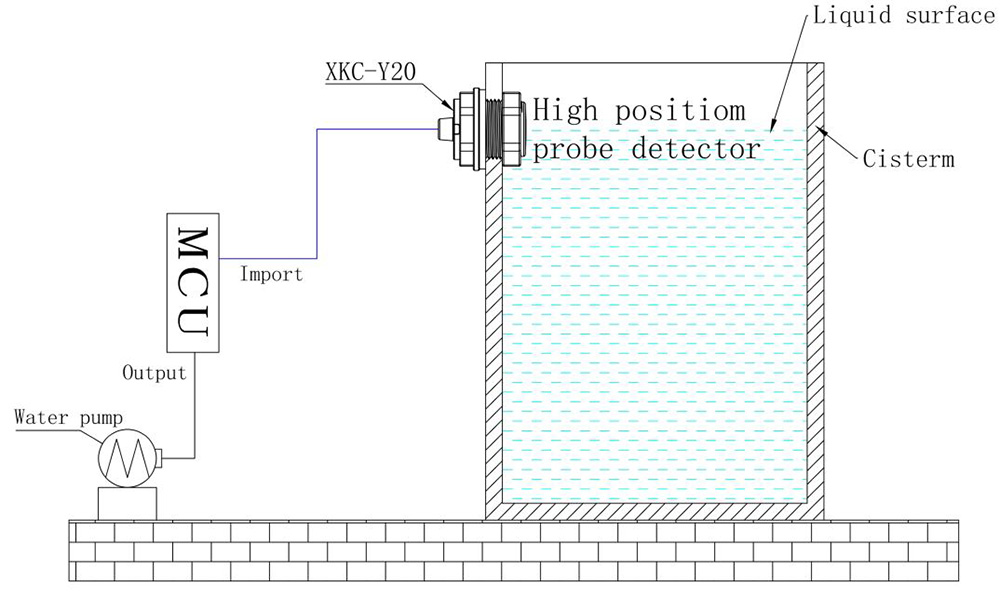

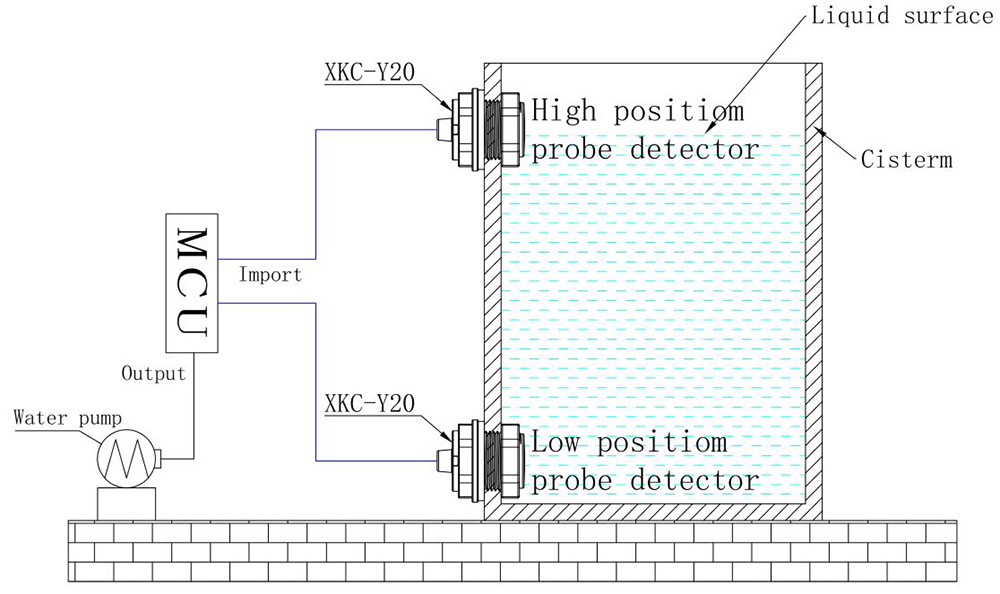

طریقه نصب حسگر

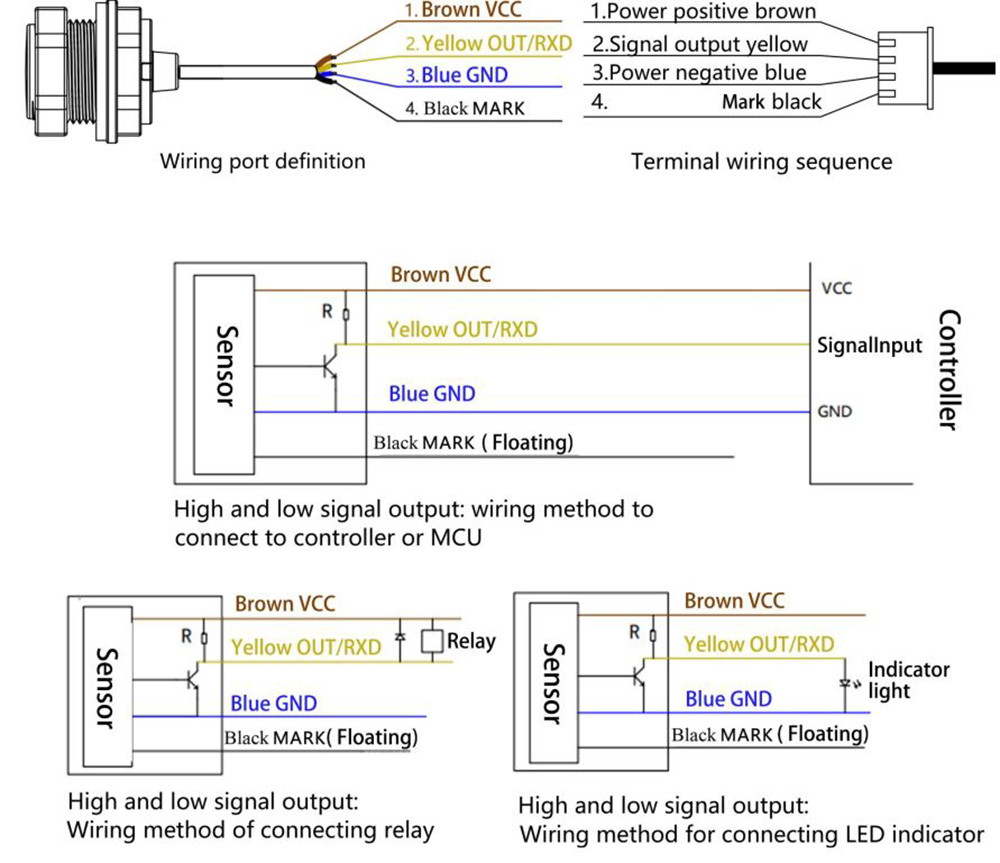

سیم بندی ورژن V
