سنسور اندازه‌گیری دبی آب YF‑S201

سنسور فلومتر اثر هال با خروجی پالسی 1 تا 30 لیتر بر دقیقه

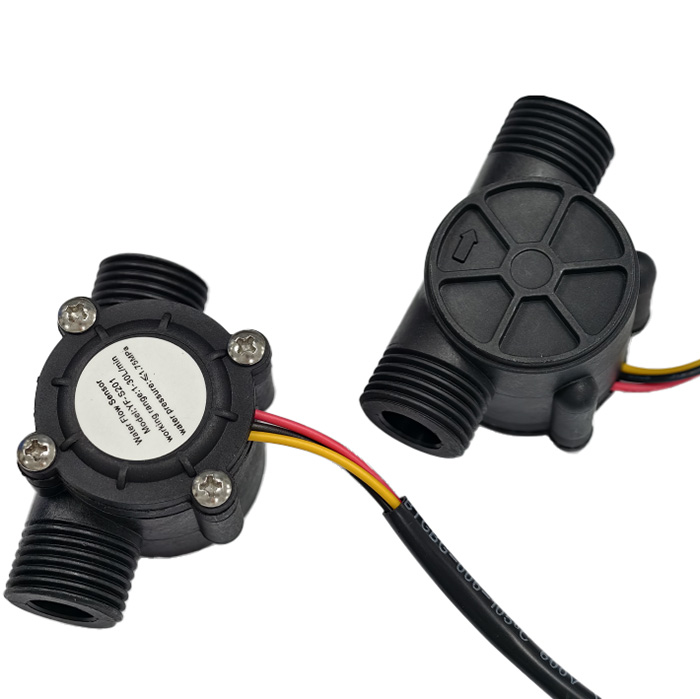

YF‑S201 یک سنسور اندازه‌گیری دبی آب با کیفیت ساخت بالا و آب‌بندی مناسب است که بر اساس اثر هال (Hall Effect) کار می‌کند و با تولید پالس متناسب با میزان جریان آب، امکان اندازه‌گیری دقیق دبی را برای سیستم‌های کنترلی، صنعتی و پروژه‌های الکترونیکی فراهم می‌سازد.

این سنسور به دلیل مصرف جریان پایین، تحمل فشار بالا و خروجی TTL، به‌طور گسترده در پروژه‌های Arduino، ESP، PLC، سیستم‌های هوشمند، دستگاه‌های تصفیه آب، آب‌سردکن‌ها، قهوه‌سازها و تجهیزات صنعتی استفاده می‌شود.

 ویژگی‌ها و قابلیت‌ها

• اندازه‌گیری دبی آب بر پایه Hall Effect
• بازه کاری وسیع دبی 1 تا 30 لیتر در دقیقه
• خروجی پالسی دیجیتال TTL 5V
• مصرف جریان بسیار کم
• آب‌بندی مناسب با قابلیت کار در فشار بالا
• مناسب برای کار مداوم و طولانی‌مدت
• سازگار با میکروکنترلرها و سیستم‌های کنترلی
• نصب آسان و ابعاد جمع‌وجور

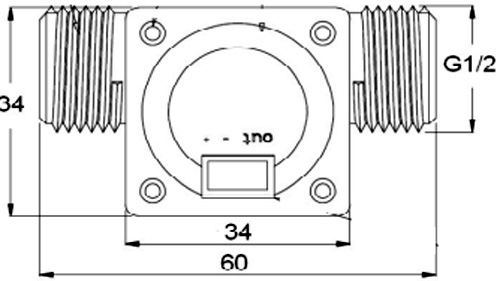

 مشخصات الکتریکی و فنی

• مدل: YF‑S201
• ولتاژ کاری: 4.5V تا 18V DC

• رزوه: “G1/2
• نوع خروجی: دیجیتال پالسی (TTL 5V)
• حداکثر جریان مصرفی: 15 میلی‌آمپر در 5 ولت
• نوع سنسور: Hall Effect
• بازه دبی قابل اندازه‌گیری: 1 تا 30 لیتر بر دقیقه
• دقت اندازه‌گیری: ±10%
• تعداد پالس در هر لیتر: 450 پالس
• Duty Cycle خروجی: 50% ±10%
• حداکثر فشار قابل تحمل آب:
  • تا 1.75MPa در شرایط کاری معمول
  • حداکثر فشار مجاز: 2.0MPa

 مشخصات سیگنال خروجی

• خروجی به‌صورت پالس مربعی دیجیتال
• فرکانس پالس متناسب با دبی آب
• رابطه فرکانس با دبی جریان:

Frequency (Hz)=7.5×Flow Rate (L/min)

به‌این معنا که با افزایش دبی آب، فرکانس سیگنال خروجی به‌صورت خطی افزایش می‌یابد.

 پین‌ها و سیم‌بندی

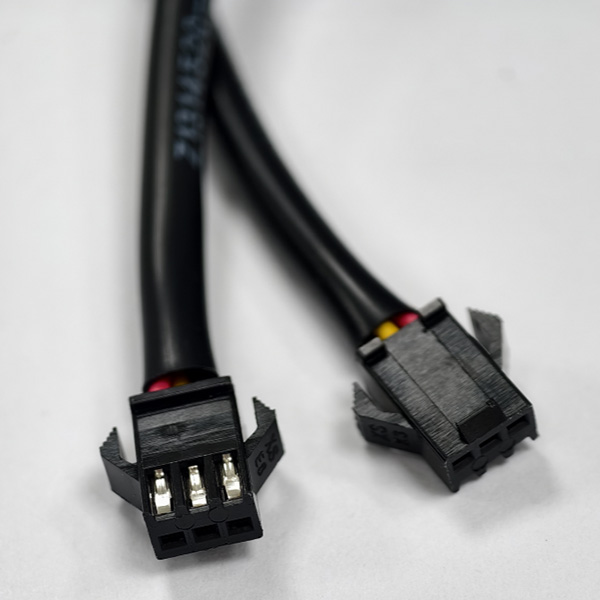

سنسور YF‑S201 دارای سه سیم خروجی است:

• سیم قرمز (Power): تغذیه سنسور
• سیم مشکی (GND): گراند
• سیم زرد (Signal): خروجی سیگنال پالسی دیجیتال
