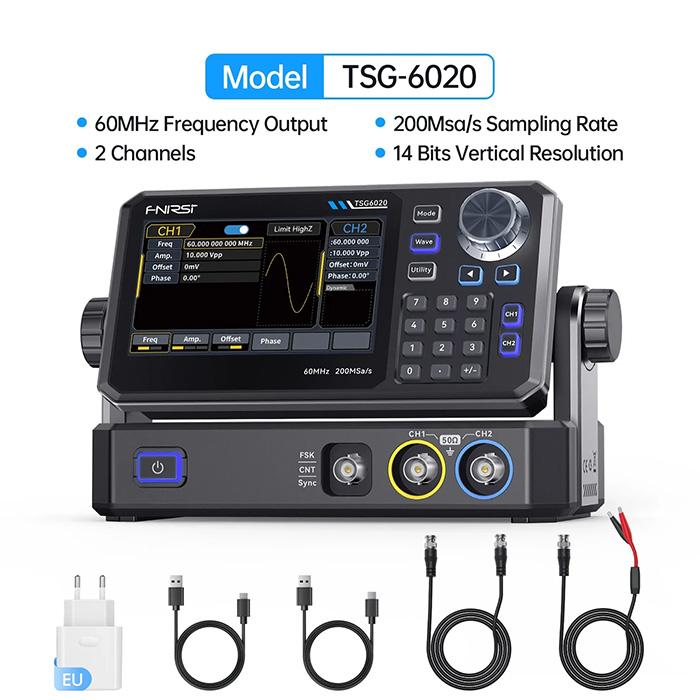

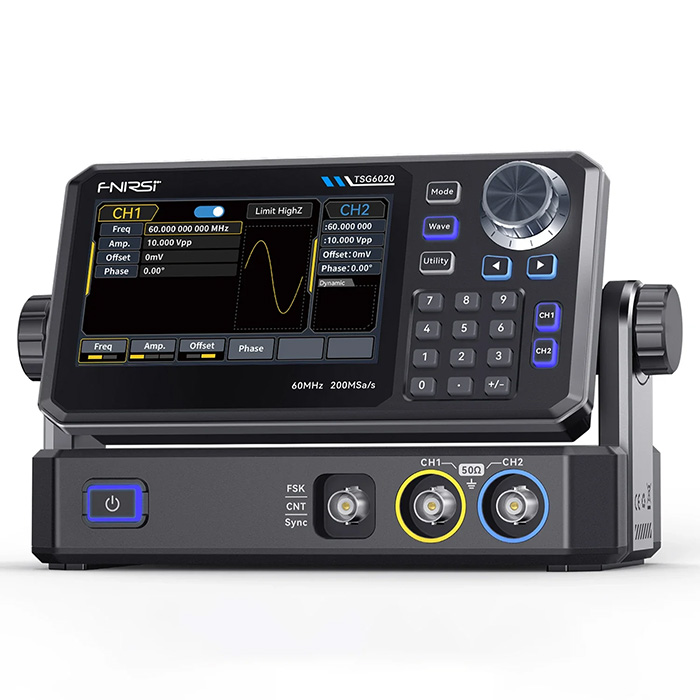

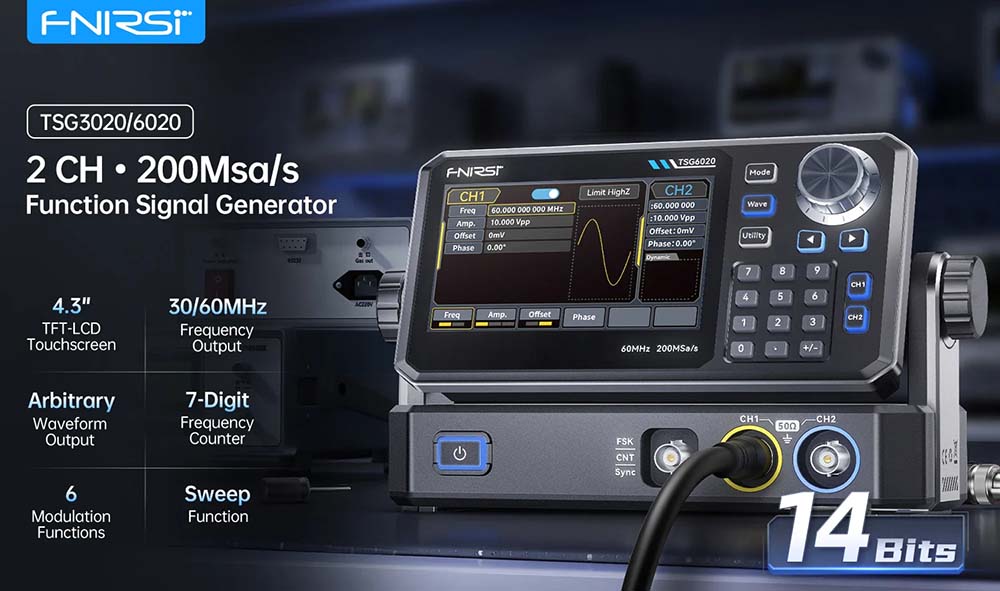

TSG6020 2CH 200MSa/s Function Signal Generator

دقت بی‌نظیر، سرعت بالا و قابلیت حمل آسان؛ ابزاری حرفه‌ای برای آزمایشگاه‌های الکترونیک و مراکز تحقیق و توسعه (R&D)

سری TSG از برند مطرح FNIRSI، نسل جدیدی از سیگنال ژنراتورهای دو کاناله با تکنولوژی DDS است که با نرخ نمونه‌برداری خیره‌کننده‌ی 200MSa/s و رزولوشن عمودی 14 بیت، سیگنال‌هایی با کمترین اعوجاج و بالاترین وضوح (High Fidelity-HiFi) تولید می‌کند. این دستگاه در دو مدل 30 مگاهرتز (TSG3020) و 60 مگاهرتز (TSG6020) عرضه شده است.

ویژگی‌های کلیدی دستگاه:

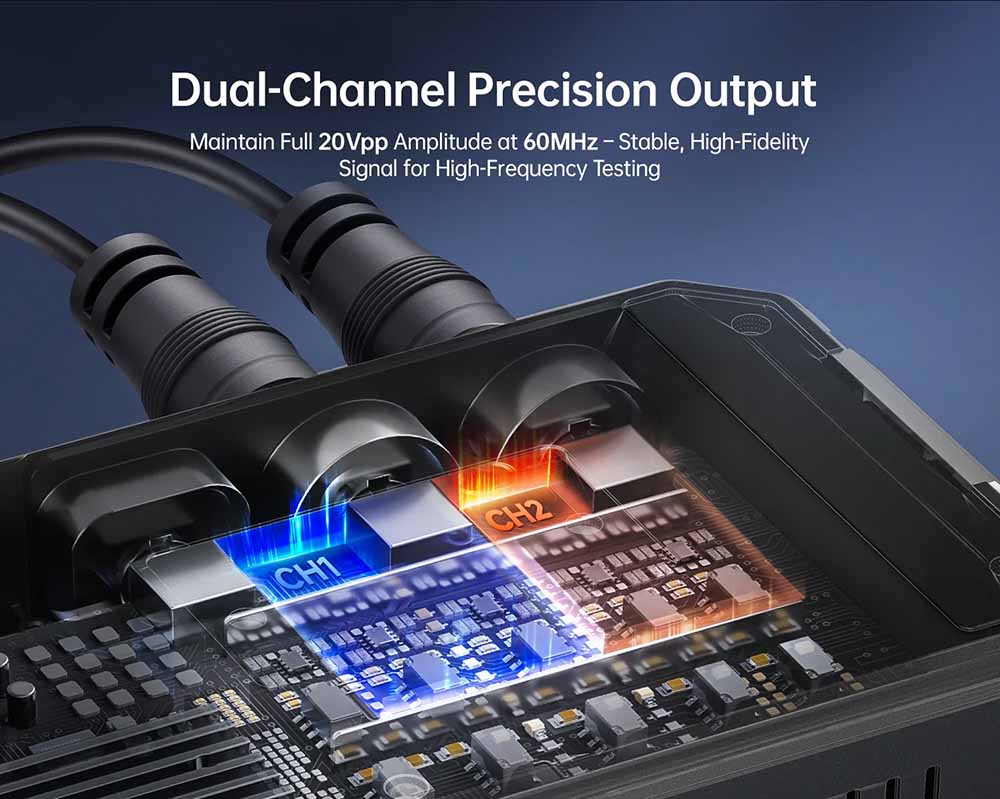

• خروجی دو کاناله مستقل: امکان تولید همزمان دو سیگنال مختلف با کنترل کامل بر فاز، دامنه و فرکانس.

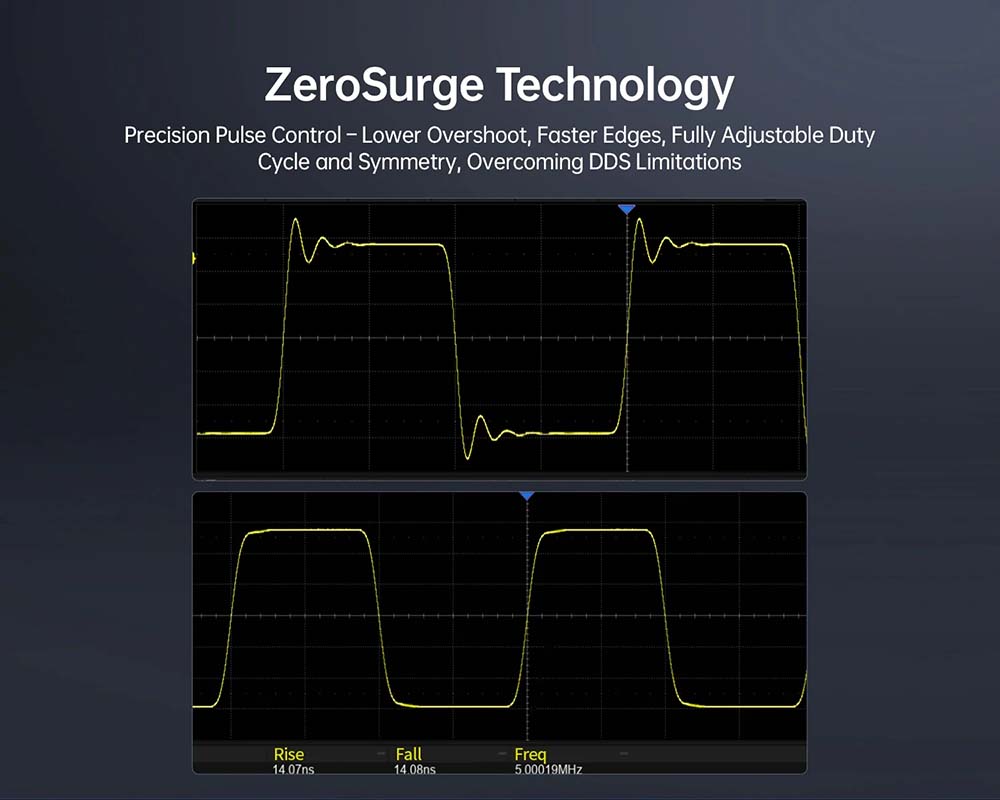

• تکنولوژی ZeroSurge: به حداقل رساندن اورشوت (Overshoot) در موج‌های مربعی، پالسی و رمپ (کمتر از 1%) برای محافظت از مدارات حساس و افزایش دقت لبه‌های سیگنال.

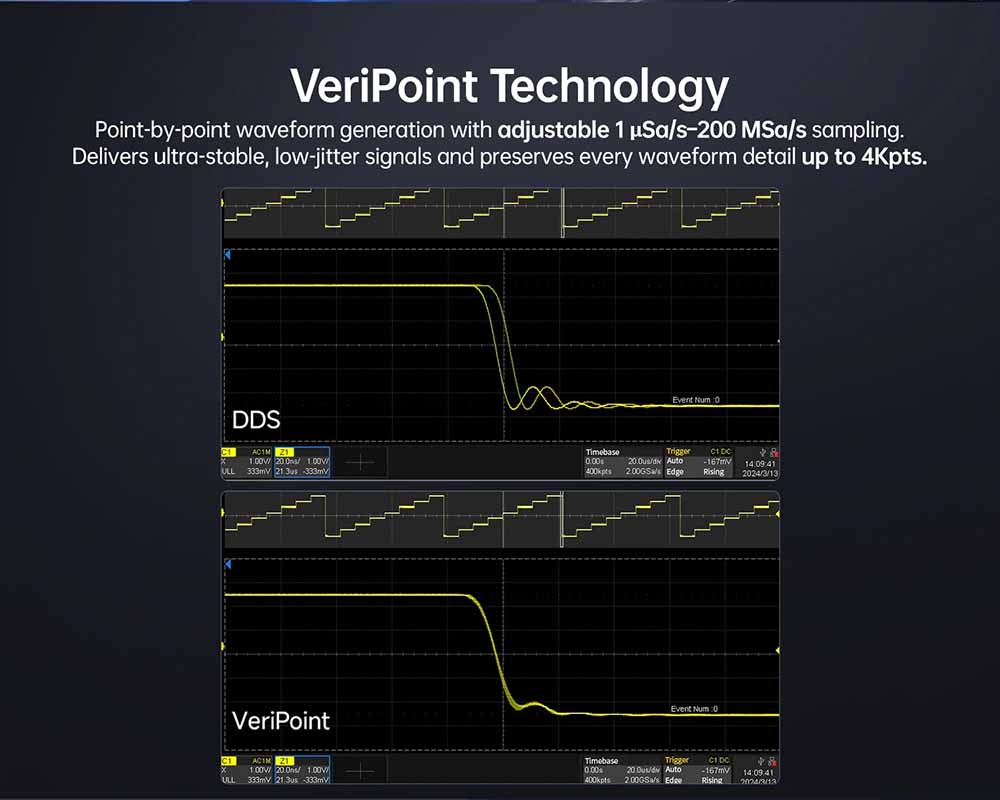

• تکنولوژی VeriPoint: خروجی موج دلخواه (Arbitrary) به‌صورت نقطه-به-نقطه واقعی با جیتر بسیار پایین (کمتر از 200ps) که تمام جزئیات موج را حفظ می‌کند.
• مدولاسیون کامل دیجیتال: پشتیبانی از 6 نوع مدولاسیون کاربردی شامل AM، FM، PM، FSK، ASK و PSK.

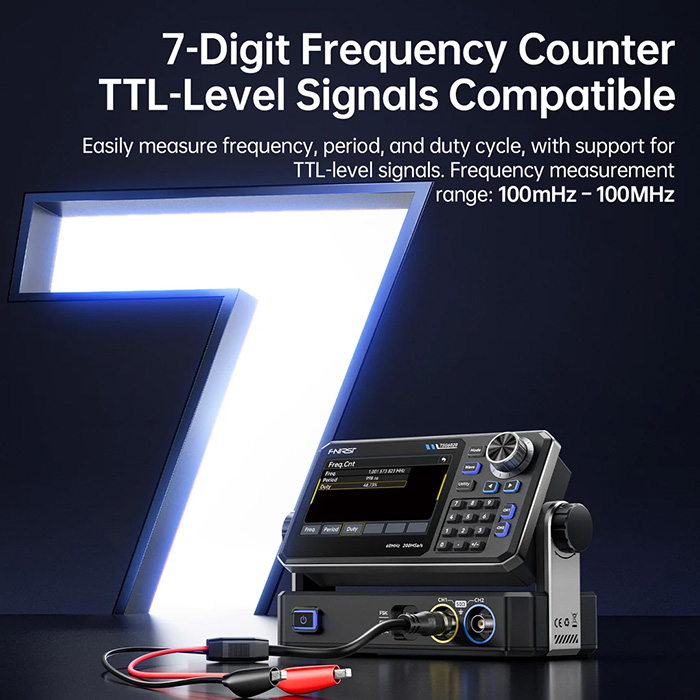

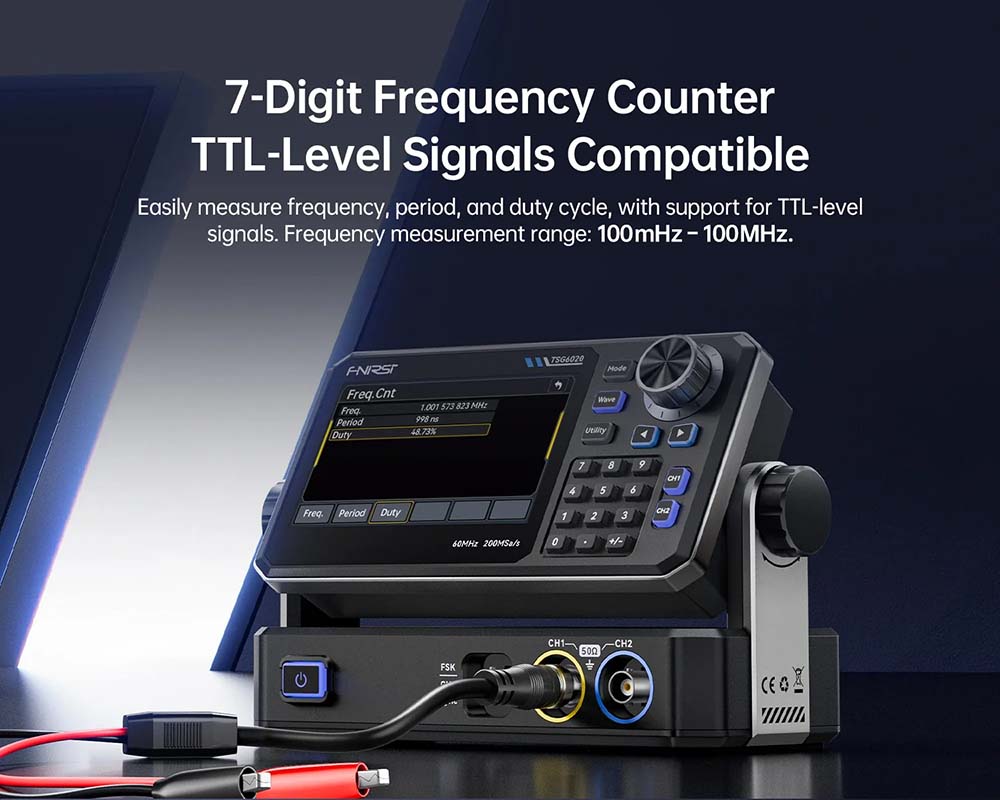

• فرکانس‌متر داخلی 7 رقمی: قابلیت اندازه‌گیری فرکانس، دوره تناوب و Duty Cycle سیگنال‌های خارجی از 100 میلی‌هرتز تا 100 مگاهرتز با دقت بسیار بالا.

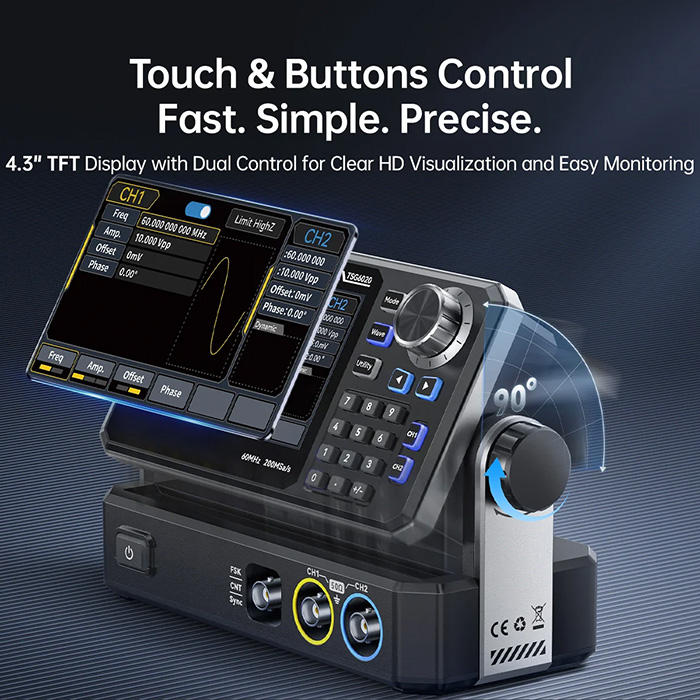

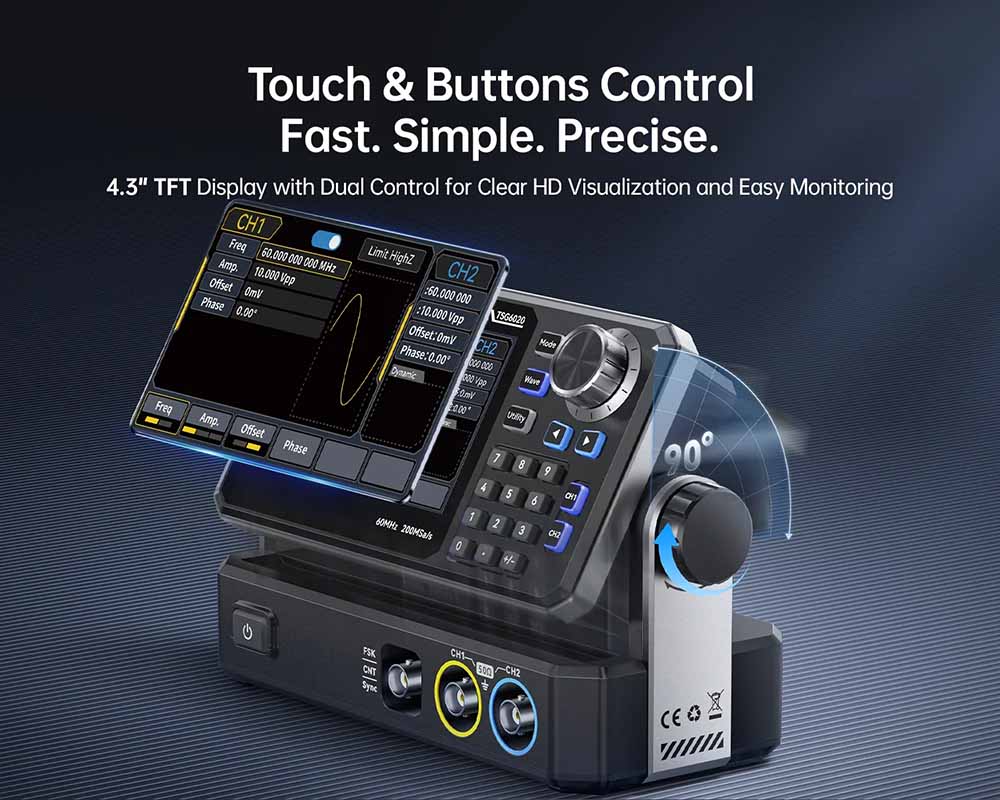

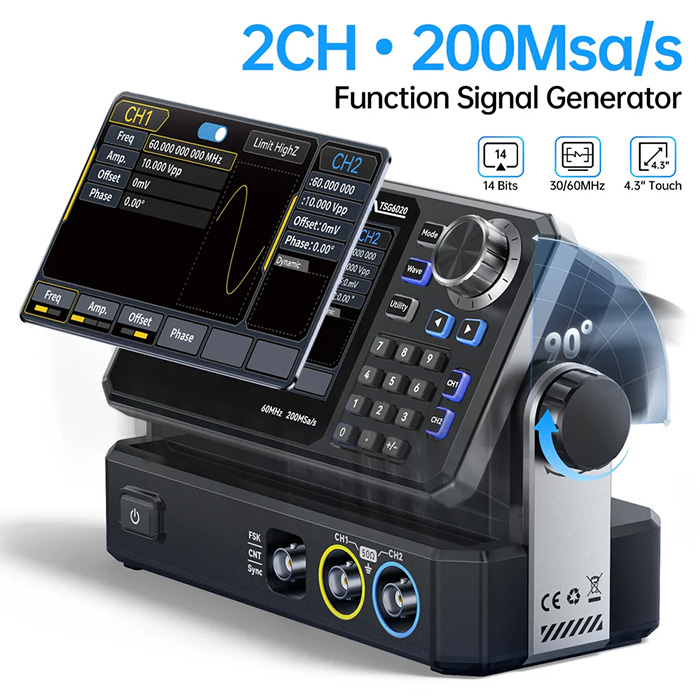

• صفحه نمایش لمسی 4.3 اینچی: مجهز به نمایشگر رنگی TFT-LCD با رابط کاربری بصری که تنظیم پارامترها را بسیار سریع و آسان می‌کند.
• حافظه داخلی هوشمند: امکان ذخیره‌سازی تا 24 شکل موج دلخواه (Custom) برای فراخوانی سریع بدون نیاز به تنظیم مجدد.

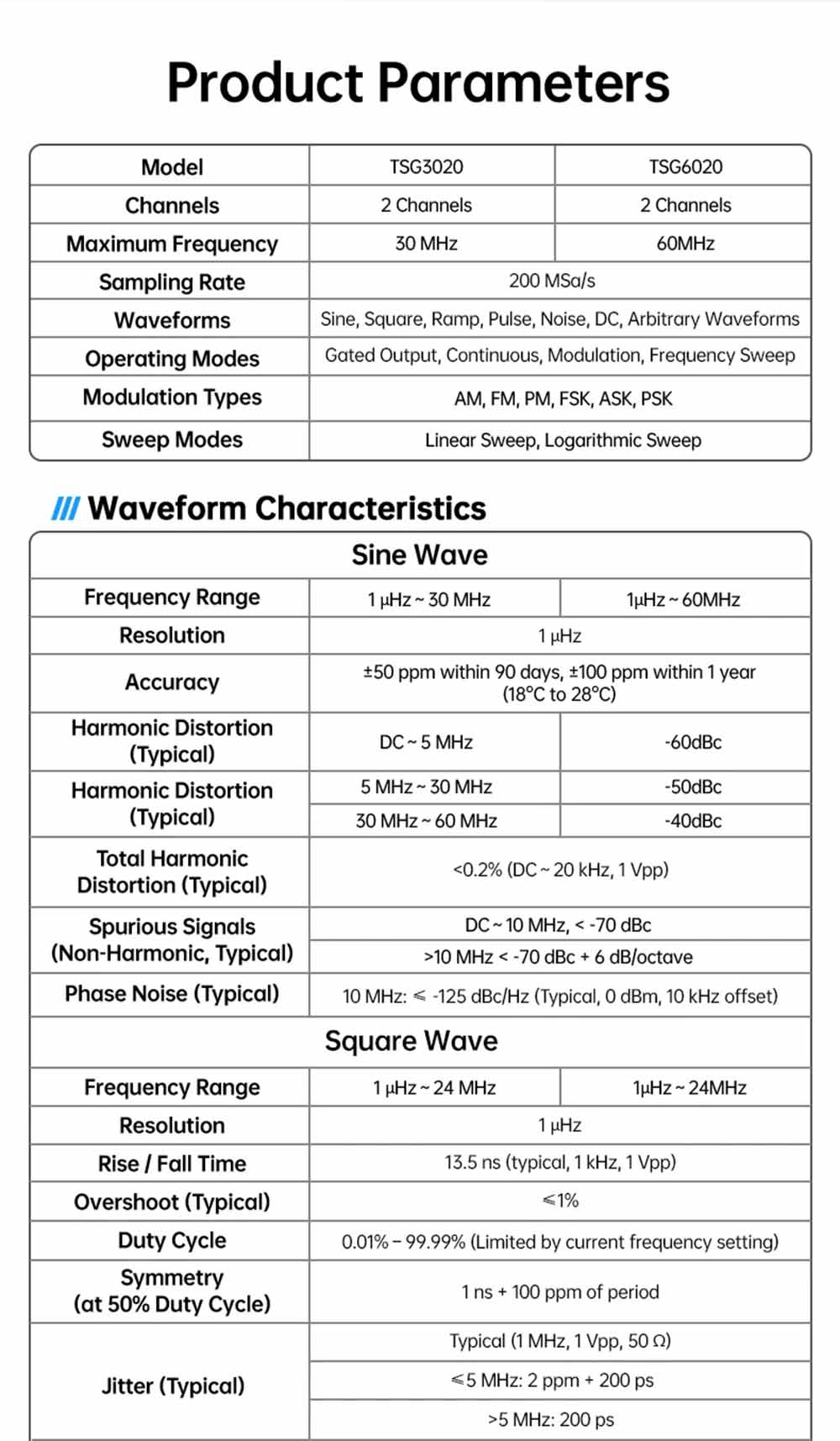

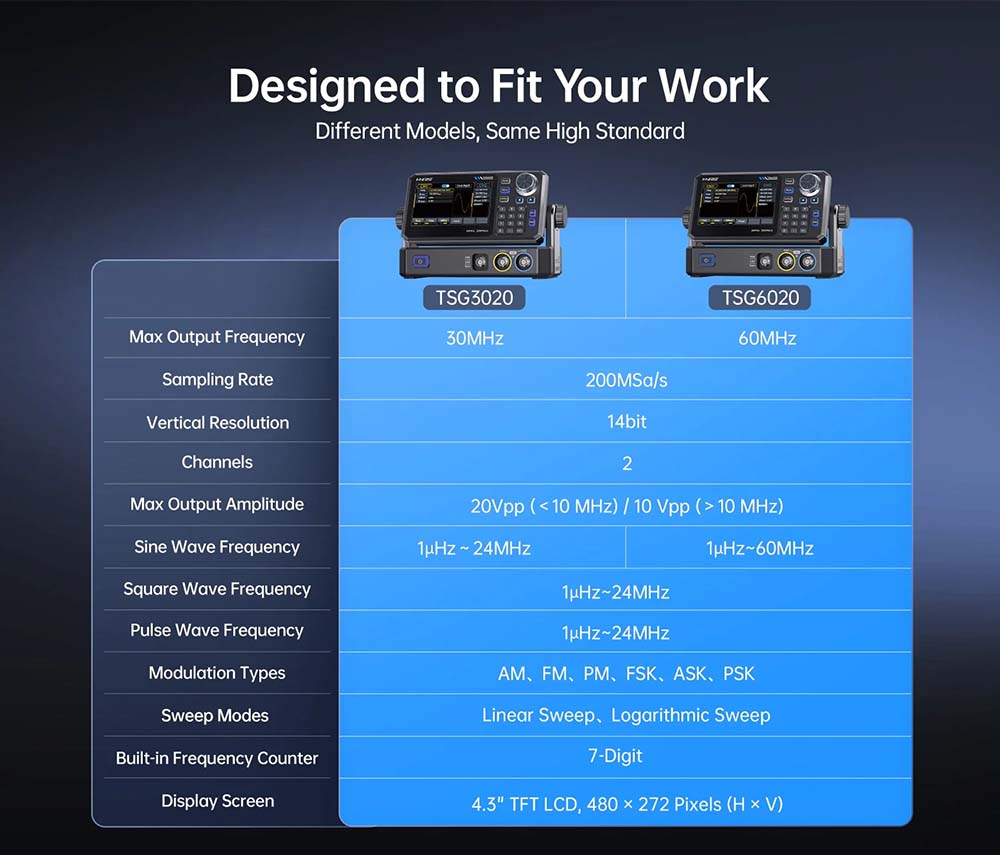

مشخصات فنی فانکشن ژنراتور FNIRSI مدل TSG3020 / TSG6020

• نوع دستگاه: Function / Arbitrary Waveform Generator

• تعداد کانال خروجی: 2 کانال مستقل

• تکنولوژی تولید سیگنال: DDS

• حداکثر فرکانس خروجی مدل TSG3020: تا 30MHz

• حداکثر فرکانس خروجی مدل TSG6020: تا 60MHz

• نرخ نمونه‌برداری (Sampling Rate): حدود 200MSa/s

• رزولوشن عمودی (Vertical Resolution): 14 بیت

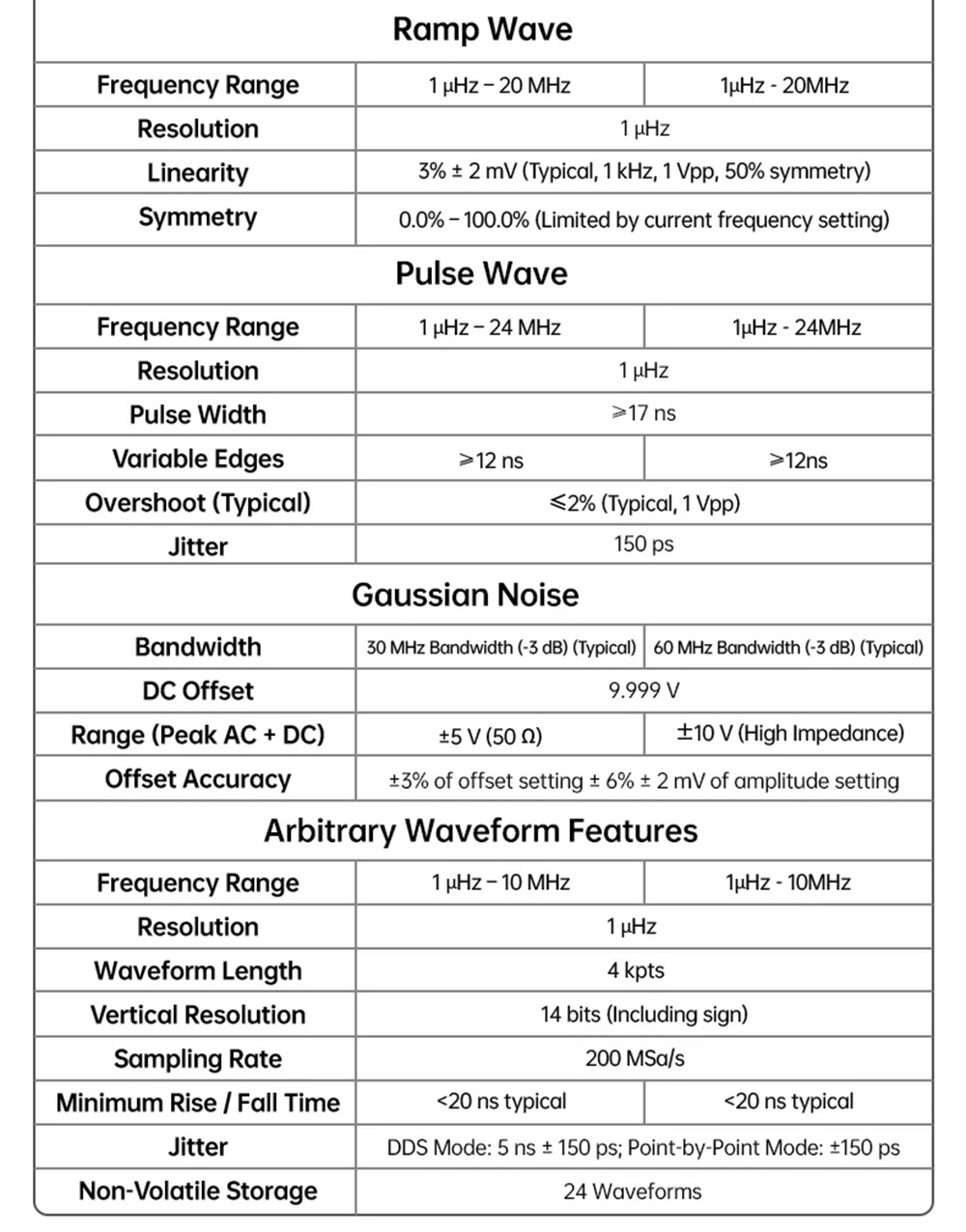

• نوع شکل موج‌ها:

  سینوسی (Sine)، مربعی (Square)، رمپ (Ramp)، پالس (Pulse)، نویز (Noise)، DC و موج‌های دلخواه (Arbitrary)

• تعداد موج‌های دلخواه قابل ذخیره: تا 24 موج Arbitrary

• مدولاسیون‌های قابل پشتیبانی:

  AM ،FM ،PM ،FSK ،ASK ،PSK

• حالت Sweep فرکانسی: دارد

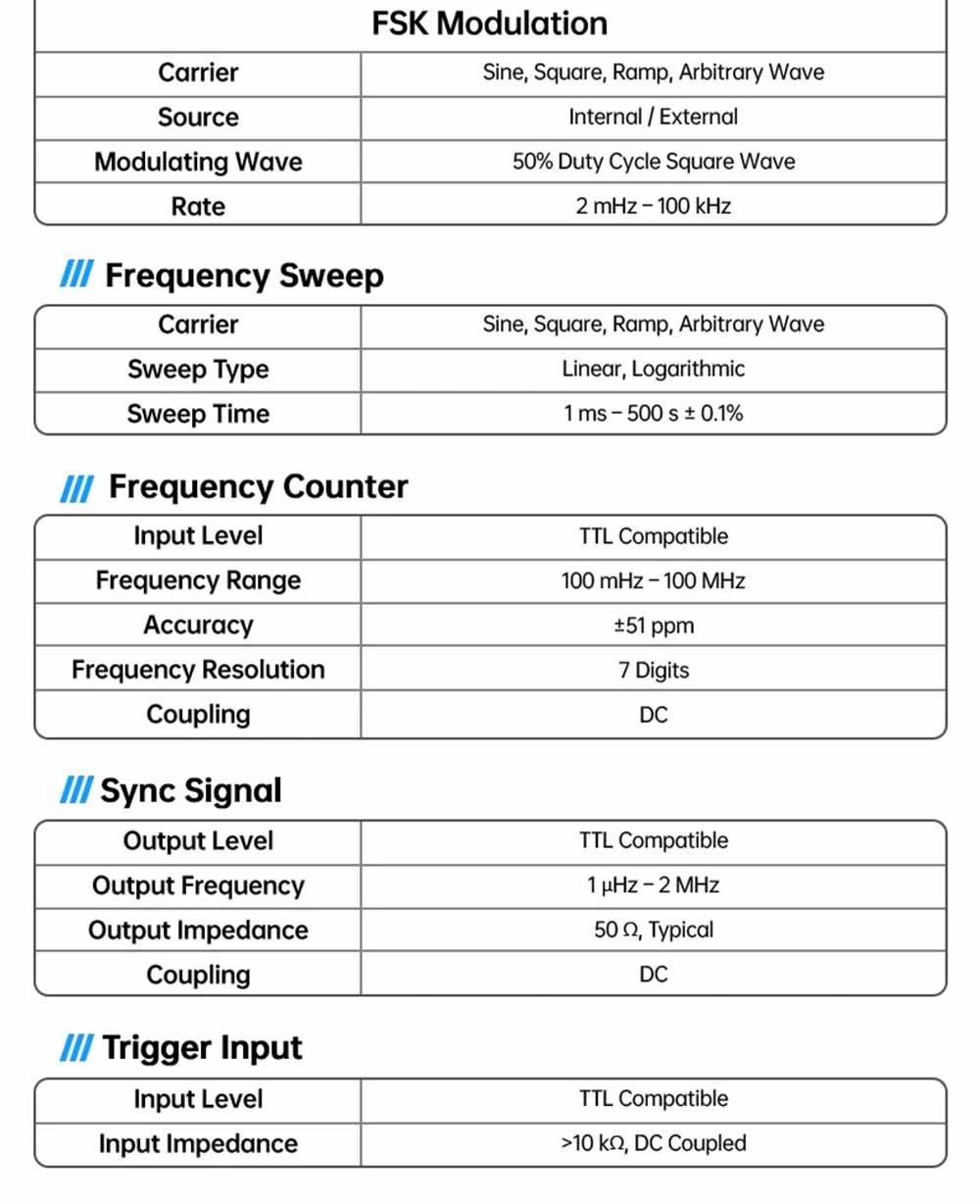

• فرکانس‌متر داخلی: 7 رقمی برای اندازه‌گیری فرکانس، دوره تناوب و Duty Cycle

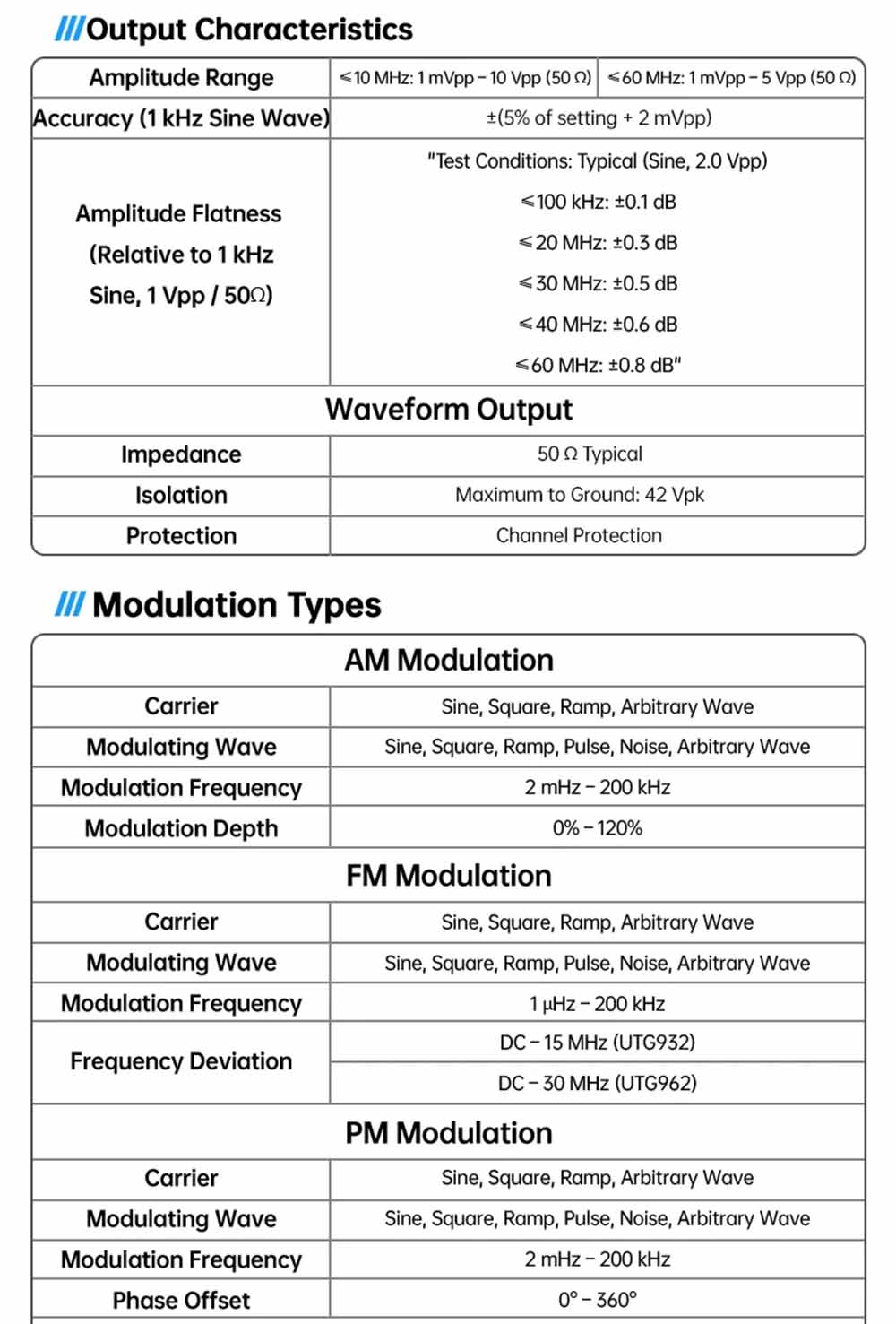

• دامنه خروجی: قابل تنظیم در محدوده آزمایشگاهی (بسته به بار خروجی)

  •2mVpp~20 Vpp (high impedance, ＜10 MHz)
  •2mVpp~10 Vpp (high impedance, ＞10 MHz)
  •1mVpp~10 Vpp (50 Ω, ＜10 MHz)
  •1mVpp~5 Vpp (50 Ω, ＞10 MHz)

• امپدانس خروجی: 50 اهم

• صفحه نمایش: نمایشگر رنگی لمسی 4.3 اینچی

• رابط کاربری: صفحه لمسی با نمایش پارامترهای موج

• پورت ارتباطی: پورت USB Type‑C

• تغذیه دستگاه: آداپتور DC

• ویژگی‌های سیگنال: اعوجاج پایین، لبه‌های سیگنال دقیق، پایداری بالا

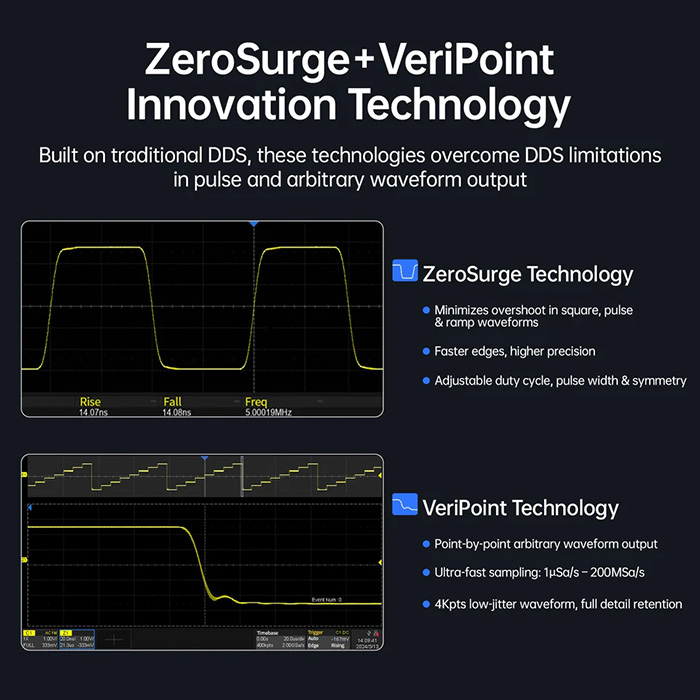

• فناوری‌های بهبود سیگنال:

  ZeroSurge برای کاهش اورشوت

  VeriPoint برای بازتولید دقیق موج Arbitrary
