لمینت مدار چاپی عرض ۳۰ سانتیمتر برند DuPont مدل SD200
فیلم لمینت SD200 شرکت DuPont یکی از پرکاربردترین فیلمهای فتورزیست خشک (Dry Film Photoresist) در ساخت مدار چاپی و فرایند لیتوگرافی است. این فیلم با چسبندگی یکنواخت، رزولوشن بالا و مقاومت عالی در برابر مواد شیمیایی، گزینهای حرفهای برای تولید PCB چندلایه، بردهای دقیق و خطوط ریز میباشد.
ویژگیها و مشخصات فنی
- مدل: DuPont SD238
- نوع: فیلم فتورزیست خشک (Dry Film Photoresist) قابل لمینت
- عرض رول: 30 سانتیمتر
- ضخامت : 38µm
- رنگ فیلم: آبی نیمهشفاف
- ساخت: DuPont
- دمای و سرعت لمینت: 105 °C تا 115 °C در سرعت تقریباً 1 m/min
- محلول ظهور : سدیم کربنات یا پتاسیم کربنات با غلظت 1 ٪ تا 1.2 ٪ در دمای 30 – 35 °C
- محلول حذف یا شستشو: سدیم هیدروکسید (NaOH) یا سدیم فسفات (Na₃PO₄) طبق دستور کارخانه
- سازگار با: مس، مس پوششدار، آلومینیوم، و سطحهای اندود شده با قلع یا نیکل
ویژگیهای عملکردی
- چسبندگی بالا بدون حباب یا چینخوردگی پس از لمینت.

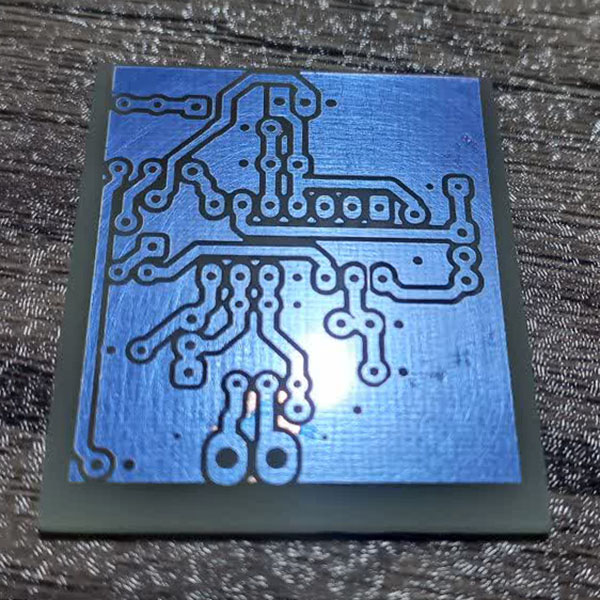

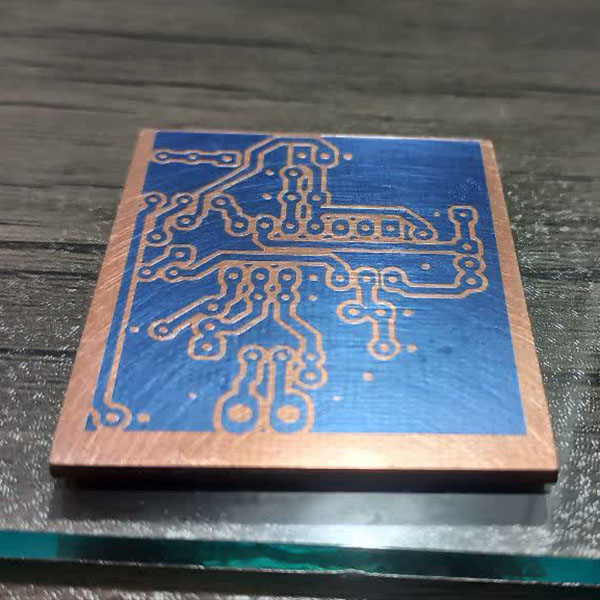

- ظهور یکنواخت با خطوط واضح حتی در عرض کمتر از 100 µm.

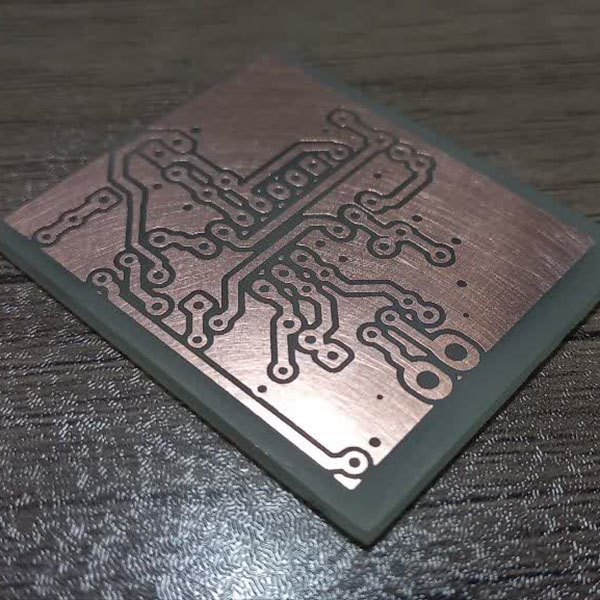

- مقاومت عالی در برابر اسیدهای حکاکی و قلیاهای شوینده.

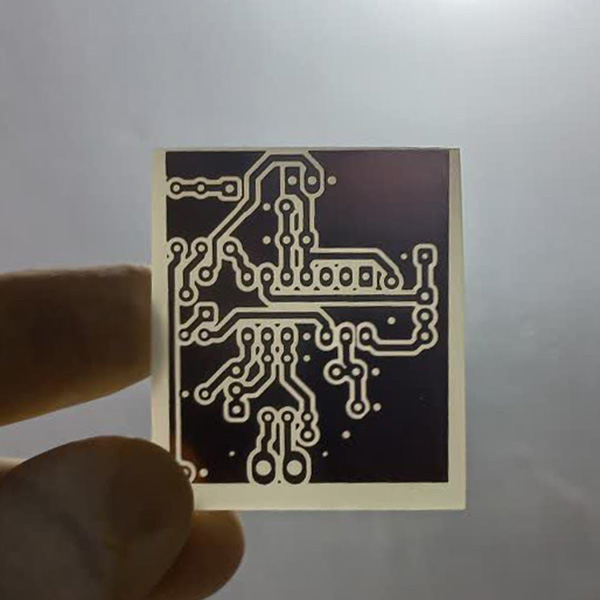

- مناسب برای فرایند UV‑Exposure با انرژی حدود 100–150 mJ/cm².
- قابل استفاده در دستگاههای لمینت دستی و تماماتوماتیک.
کاربردها

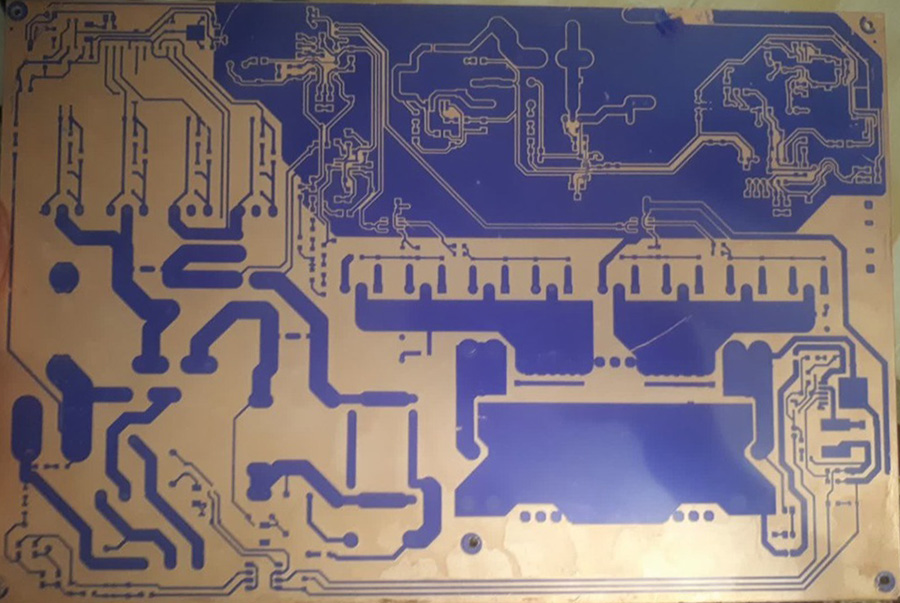

- ساخت PCB نمونهسازی یا صنعتی
- تولید فیلترهای دقیق نوری، ماسکهای لحیمکاری و مدارهای انعطافپذیر
- مناسب برای کارگاههای ساخت برد، آموزشگاههای الکترونیک و شرکتهای خدمات چاپ مدار
