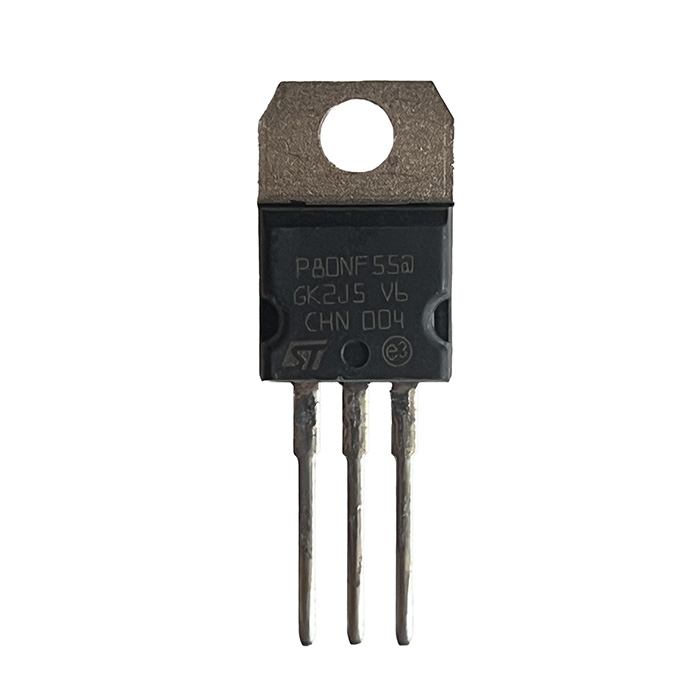

ترانزیستور MOSFET مدل STP80NF55-06 | برند STMicroelectronics | سری STripFET™ II

ترانزیستور STP80NF55-06 یک MOSFET قدرت کانال N از خانواده STripFET™ II شرکت STMicroelectronics است که برای کاربردهای سوئیچینگ توان و جریان بالا طراحی شده است. این قطعه با ولتاژ درین-سورس 55 ولت، جریان نامی 80 آمپر و مقاومت روشن بسیار پایین، گزینه‌ای مناسب برای مدارهایی است که به راندمان بالا، افت ولتاژ کم و عملکرد مطمئن نیاز دارند.

این MOSFET با فناوری اختصاصی Single Feature Size™ و ساختار strip-based تولید شده و به دلیل چگالی بالای ساختار داخلی، تلفات هدایتی کم و توانایی عالی در تحمل dv/dt، در مدارهای قدرت عملکرد بسیار خوبی دارد. همچنین این قطعه 100% از نظر Avalanche تست شده و برای شرایط کاری سخت نیز قابل اعتماد است.

مشخصات فنی برجسته

• نوع قطعه: MOSFET کانال N
• ولتاژ Drain-Source (VDS): 55V
• جریان Drain پیوسته: 80A
• جریان Drain پالسی: 320A
• مقاومت روشن (RDS(on)) تیپیک: 0.005Ω
• مقاومت روشن حداکثر: 0.0065Ω
• ولتاژ Gate-Source: ±20V
• توان تلفاتی کل: 300W در دمای کیس 25°C
• انرژی Avalanche تک‌پالس: 1.3J
• دمای کاری پیوند: از -55 تا +175°C
• پکیج: TO-220

ویژگی‌های کلیدی

• مقاومت روشن بسیار پایین برای کاهش تلفات
• توان عبور جریان بالا
• تحمل عالی در برابر dv/dt
• تست‌شده 100% در برابر avalanche
• مناسب برای سوئیچینگ سریع
• بار گیت مناسب برای طراحی درایور
• دارای دیود داخلی Source-Drain

مشخصات

• ولتاژ شکست Drain-Source: حداقل 55V

• جریان نشتی Drain: بسیار پایین

• ولتاژ آستانه گیت: حدود 2 تا 4 ولت

• بار کل گیت: تیپیک 142nC

• زمان روشن شدن: حدود 27ns

• زمان خاموش شدن: حدود 125ns

• زمان افت: حدود 65ns

مشخصات دیود داخلی

• جریان Source-Drain: تا 80A
• ولتاژ هدایت مستقیم: حداکثر 1.5V
• زمان بازیابی معکوس: حدود 100ns

کاربردها

• مبدل‌های DC-DC
• منابع تغذیه سوئیچینگ
• مدارهای قدرت
• درایو موتور
• سوئیچینگ بارهای القایی
• مدارات جریان بالا
• سیستم‌هایی که به تلفات پایین و راندمان بالا نیاز دارند
