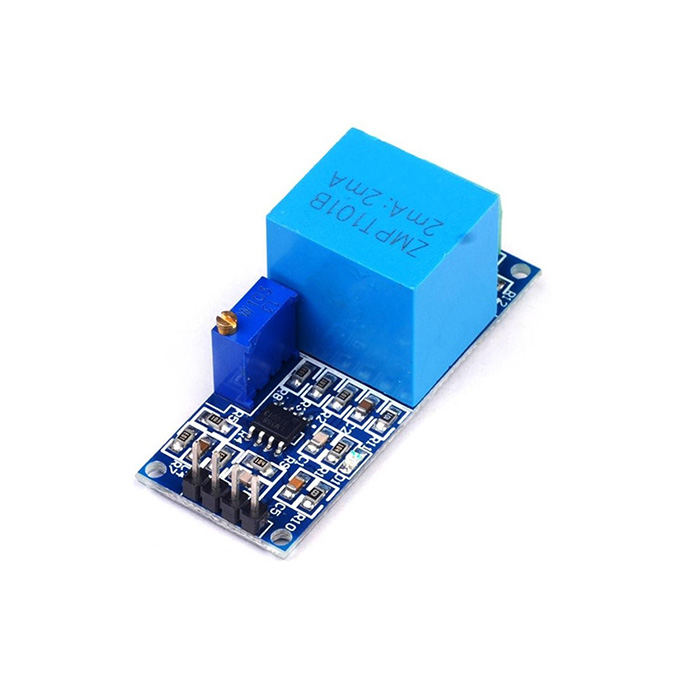

ماژول اندازهگیری ولتاژ AC تکفاز ZMPT101B
ماژول سنجش دقیق ولتاژ متناوب با ایزولاسیون بالا
ماژول ZMPT101B یک ماژول حرفهای برای اندازهگیری ولتاژ AC تکفاز است که بر پایه ترانس ولتاژ دقیق ZMPT101B طراحی شده و خروجی آنالوگ ایزوله و قابل اتصال مستقیم به ADC میکروکنترلرها را فراهم میکند.
این ماژول بهطور گسترده در پروژههای مانیتورینگ برق شهری، اندازهگیری ولتاژ، سیستمهای هوشمند انرژی و تجهیزات صنعتی مورد استفاده قرار میگیرد.
ویژگیهای برجسته
- اندازهگیری ولتاژ AC تا ±250 ولت RMS
- خروجی آنالوگ مقیاسشده بین 0 تا VCC با آفست DC برابر نصف ولتاژ تغذیه (VCC/2)
- ایزولاسیون الکتریکی بالا بین ورودی AC و مدار کنترلی
- مجهز به پتانسیومتر چنددور (Multi-turn Trimmer) برای تنظیم دامنه خروجی
- مناسب برای اتصال مستقیم به میکروکنترلرها (Arduino، ESP32، STM32 و …)
- دقت و خطیّت بالا با کلاس دقت 0.2
- طراحی پایدار برای فرکانس برق شهری 50Hz و 60Hz
مشخصات فنی ماژول
- مدل: ZMPT101B Single Phase AC Voltage Transformer Module
- ولتاژ ورودی AC:
- ±250V RMS
- ولتاژ پیک موج سینوسی:
Vpeak=2×Vrms≈±353V V_{peak} = \sqrt{2} \times V_{rms} \approx \pm 353V
- فرکانس کاری: 50Hz تا 60Hz
- ولتاژ تغذیه (VCC): 5V تا 30V DC
- خروجی:
- سیگنال آنالوگ AC
- بازه خروجی: 0V تا VCC
- آفست DC ثابت: VCC / 2
- تنظیم دامنه خروجی: از طریق پتانسیومتر چنددور (تنها دامنه تغییر میکند، آفست ثابت میماند)
- ایزولاسیون: تا 4000V
- ابعاد برد: 49.5 × 19.4 میلیمتر
مشخصات ترانس ZMPT101B
- نسبت دور: 1000:1000
- جریان ورودی نامی: 2mA
- جریان خروجی نامی: 2mA
- دامنه خطی:
- ولتاژ: 0 تا 1000V
- جریان: 0 تا 10mA
- کلاس دقت اندازهگیری: 0.2
- خطیّت: 0.1٪
- خطای زاویه فاز: ≤ 20 دقیقه (در بار 50Ω)
- تحمل دیالکتریک: 3000VAC / 1 دقیقه
- مقاومت سیمپیچ DC: 110Ω در دمای 20°C
- بازه دمای کاری: +40°C تا +70°C
- ابعاد ترانس: 19.5 × 17 × 19 میلیمتر

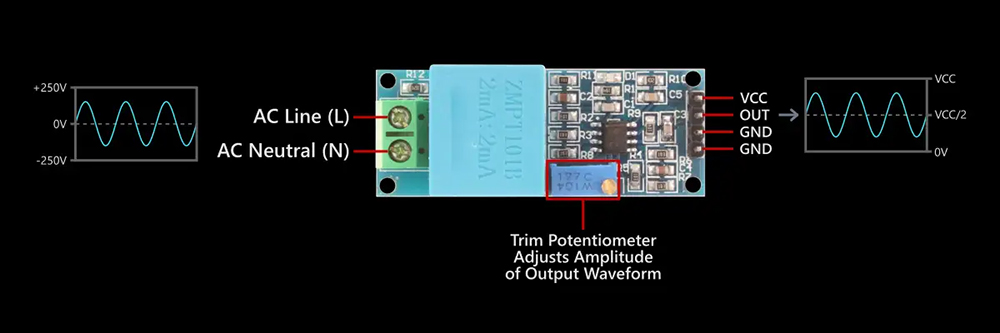

پایهها و اتصالات
- L (Line): ورودی فاز AC
- N (Neutral): ورودی نول AC
- VCC: تغذیه DC بین 5 تا 30 ولت
- OUT: خروجی آنالوگ (0 تا VCC با آفست VCC/2)
- GND: زمین مشترک تغذیه و خروجی (ایزوله از ورودی AC)
