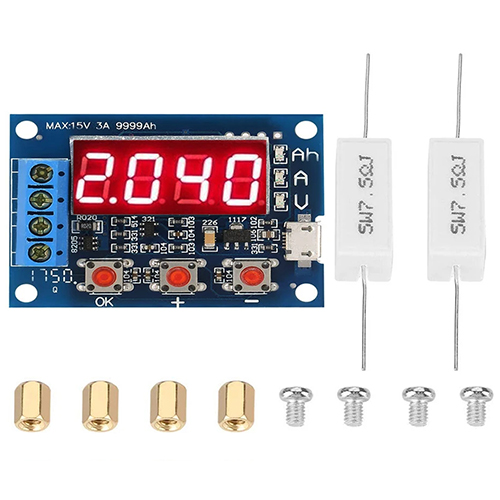

تستر ظرفیت باتری مدل ZB2L3
تستر ZB2L3 یک ابزار دقیق و کوچک برای اندازهگیری ظرفیت واقعی باتریهای شارژی است. این دستگاه با اعمال بار مقاومتی، تخلیه کنترلشدهی باتری را انجام داده و ظرفیت آن را بر حسب آمپرساعت (Ah) نمایش میدهد.
ویژگیها و مشخصات فنی:
- ولتاژ تغذیه: 4.5 تا 6 ولت DC (تغذیه از طریق پورت Micro USB)
- جریان مصرفی: کمتر از 70 میلیآمپر
- بازه اندازهگیری ولتاژ تخلیه: 1.00 تا 15.00 ولت (رزولوشن 0.01 ولت)
- بازه ولتاژ قطع تخلیه: 0.5 تا 11.0 ولت
- جریان تخلیه پشتیبانیشده: تا 3.000 آمپر (رزولوشن 0.001 آمپر)
- خطای اندازهگیری ولتاژ: حداکثر 1% ± 0.02V
- خطای اندازهگیری جریان: حداکثر 1.5% ± 0.008A
- حداکثر ظرفیت قابل اندازهگیری: 9999Ah (قابلیت تغییر نمایش با جابجایی نقطه اعشار)
- ابعاد برد: 50 × 37 میلیمتر
- ابعاد دستگاه کامل: 50 × 37 × 17 میلیمتر
روش کار:
- باتری موردنظر را کاملاً شارژ کنید.
- پایه مثبت باتری را به ورودی مثبت و پایه منفی را به ورودی منفی وصل کنید (اتصال برعکس باعث آسیب میشود).
- بار مقاومتی دستگاه را به خروجی وصل کرده و تغذیه را از طریق Micro USB فراهم کنید (از پورت USB لپتاپ یا کامپیوتر استفاده نشود).
- با فشردن دکمه OK، تست بهصورت خودکار شروع میشود و ولتاژ قطع متناسب با ولتاژ فول شارژ تنظیم خواهد شد.
- برای تنظیم دستی ولتاژ پایان تخلیه، پیش از شروع تست با دکمههای “+” و “-” مقدار آنرا تعیین کنید (نمایش با پیشوند P و دقت 0.1V). سپس OK را بزنید.
- در طول تست، ظرفیت (Ah)، جریان تخلیه (A) و ولتاژ باتری (V) بهصورت چرخشی روی صفحه نمایش داده میشود.
- بعد از شروع تست، دستگاه بهصورت خودکار بار را از طریق کلید کنترل داخلی وصل میکند. در طول فرایند، نمایشگر بهطور چرخهای سه داده ظرفیت تخلیهشده (Ah)، جریان تخلیه (A) و ولتاژ آنی باتری (V) را نشان میدهد. وقتی ولتاژ باتری به مقدار ولتاژ قطع تنظیمشده برسد، دستگاه بار را قطع کرده و کنتاکت بار خاموش میشود. نمایشگر مقدار ظرفیت (Ah) را ثابت نگه میدارد و LED یا نشانگر مربوطه شروع به چشمکزدن سریع میکند. در این لحظه، عدد ظرفیت نشاندهنده ظرفیت واقعی باتری است. برای پایان دادن به چشمکزدن و تثبیت دادهها، یک بار دکمه OK را فشار دهید. دوباره با فشار دکمه OK، دستگاه به حالت آمادهبهکار (Power-On State) برمیگردد و میتوانید بهسادگی باتری را تعویض کرده و تست بعدی را شروع کنید.
کدهای خطا:
- Err1: ولتاژ باتری بالاتر از 15V
- Err2: ولتاژ باتری کمتر از ولتاژ قطع تعیینشده
- Err3: بار یا مسیر تخلیه مقاومت زیاد دارد و باتری قادر به تأمین جریان نیست
- Err4: اضافه جریان (بیشتر از 3.1 آمپر)
نکات ایمنی:
در طول تخلیه، مقاومتها بهشدت داغ میشوند؛ استفاده از تهویه مناسب و رعایت فاصله ایمن ضروری است.
