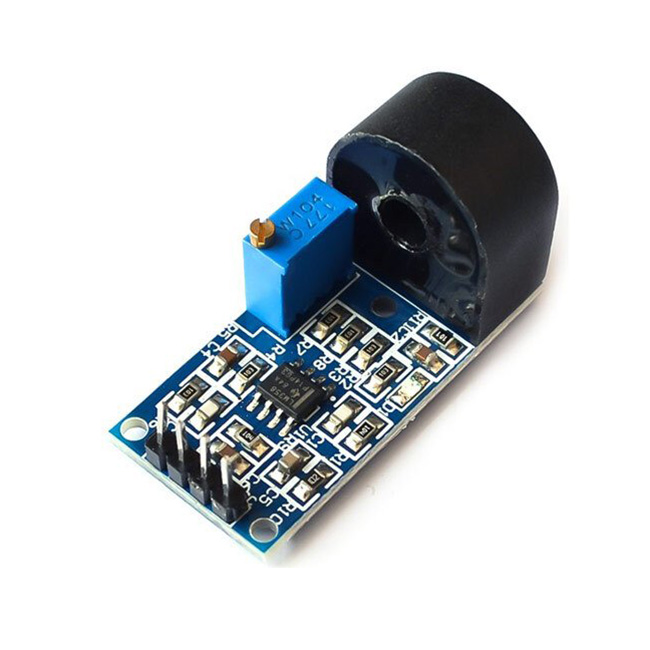

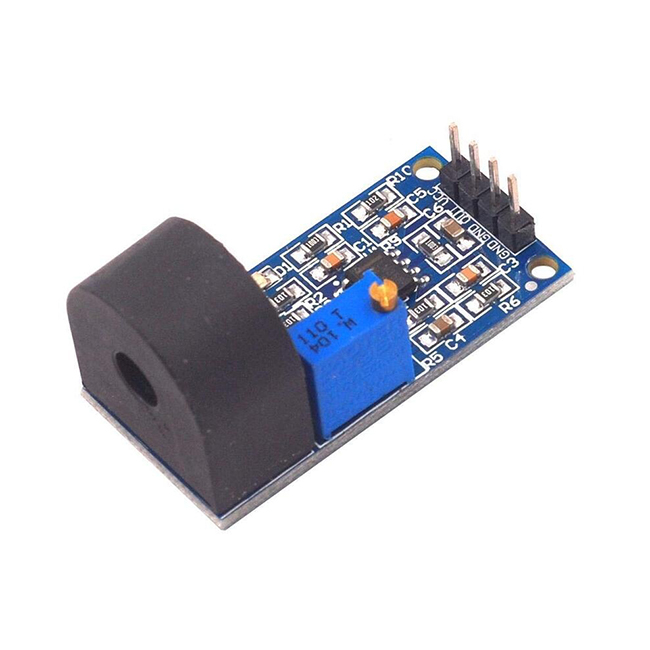

ماژول سنسور جریان ZMCT103C

سنسور جریان AC دقیق تا 5 آمپر با خروجی آنالوگ و ایزولاسیون بالا

ماژول سنسور جریان ZMCT103C یک سنسور ترانسفورماتوری جریان (Current Transformer) با دقت بالا است که برای اندازه‌گیری جریان متناوب (AC) طراحی شده و قادر است جریان‌هایی تا 5 آمپر نامی را با دقت بالا و ایمنی کامل اندازه‌گیری کند. این ماژول خروجی آنالوگ متناسب با جریان عبوری ارائه می‌دهد و به دلیل ایزولاسیون الکتریکی بسیار بالا، گزینه‌ای ایمن و قابل اطمینان برای کاربردهای اندازه‌گیری و مانیتورینگ جریان محسوب می‌شود.

ZMCT103C به‌طور گسترده در پروژه‌های اندازه‌گیری توان، کنتورهای هوشمند، سیستم‌های مانیتورینگ انرژی، آردوینو و میکروکنترلرها مورد استفاده قرار می‌گیرد.

 ویژگی‌های اصلی

• سنسور جریان AC (جریان متناوب)
• دقت بالا و ابعاد کوچک
• خروجی آنالوگ متناسب با جریان
• ایزولاسیون الکتریکی بسیار بالا
• مناسب اتصال به ADC میکروکنترلرها
• دارای مقاومت نمونه‌برداری (Sampling Resistor) روی برد
• ایمنی بالا برای اندازه‌گیری جریان برق شهر
• نصب آسان و مناسب پروژه‌های DIY و صنعتی

 مشخصات فنی و الکتریکی

• مدل سنسور: ZMCT103C
• نوع سنسور: Current Transformer (CT)
• جریان نامی اولیه: 5 آمپر AC (50/60Hz)
• حداکثر جریان قابل تحمل اولیه: 20 آمپر AC
• نسبت جریان: 5A : 5mA
• نسبت دور ترانس: Np : Ns = 1000 : 1
• مقاومت DC سیم‌پیچ (در دمای 20°C): 155 اهم
• نوع خروجی: آنالوگ
• فرکانس کاری: 50 / 60 هرتز
• ولتاژ تغذیه ماژول: 5V DC
• ولتاژ ایزولاسیون: 4500 ولت

 شرایط کاری

• محدوده دمای کاری: 40- تا 85+ درجه سانتی‌گراد
• نوع بسته‌بندی: اپوکسی (Epoxy Encapsulation)
• طول پایه‌های کویل ثانویه: بیش از 3 میلی‌متر

 پین‌ها و اتصالات

ماژول ZMCT103C دارای 4 پایه خروجی است:

• GND – زمین
• GND – زمین (مشترک)
• Signal Out – خروجی آنالوگ متناسب با جریان
• VCC (+5V) – تغذیه ماژول

وجود دو پایه GND برای پایداری بهتر سیگنال و کاهش نویز در اندازه‌گیری است.

 ایمنی و مزایا

• ایزولاسیون کامل بین مدار اندازه‌گیری و خط جریان
• مناسب اندازه‌گیری جریان برق شهر بدون تماس مستقیم
• کاهش ریسک آسیب به میکروکنترلر
• ریپل و نویز پایین در خروجی

 کاربردها

• اندازه‌گیری و مانیتورینگ جریان AC
• کنتورهای هوشمند انرژی
• سیستم‌های اندازه‌گیری توان (Power Meter)
• پروژه‌های آردوینو و ESP32
• مانیتورینگ مصرف برق
• سیستم‌های صنعتی و کنترلی
• پروژه‌های آموزشی الکترونیک
