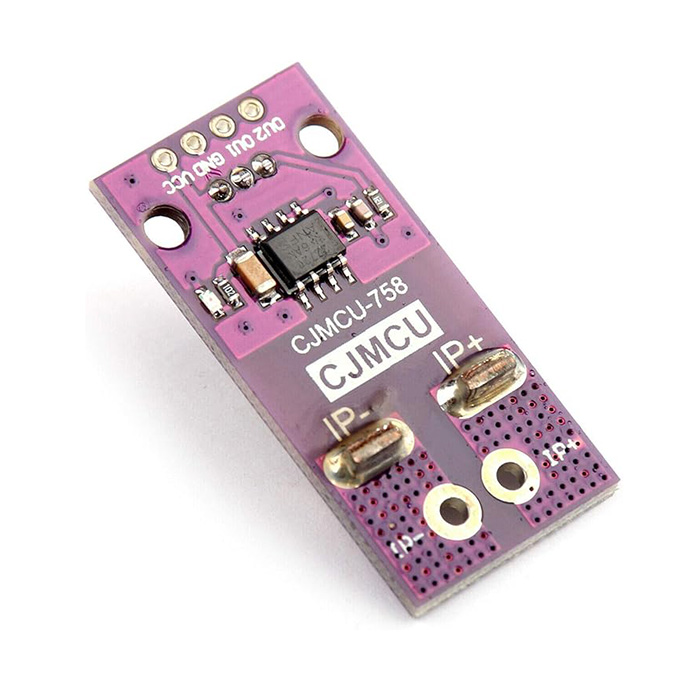

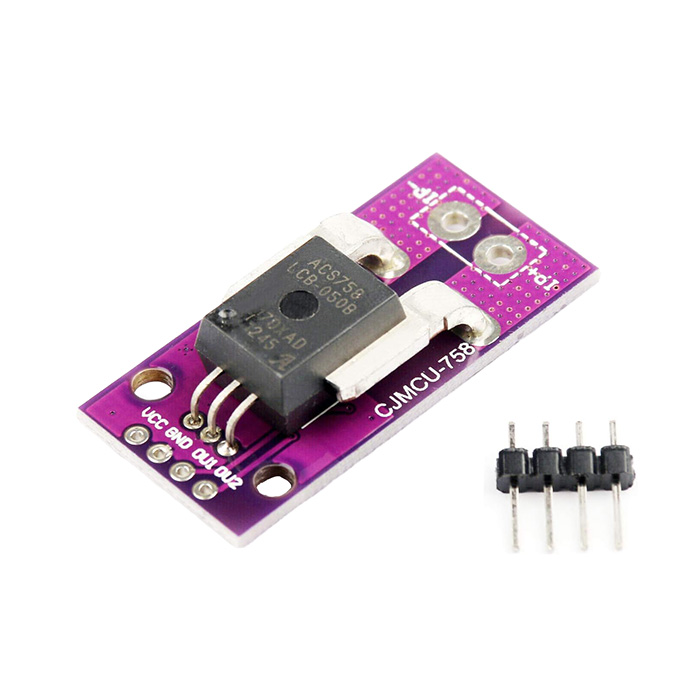

ماژول سنسور جریان ACS758

سنسور جریان دوسویه ±50 آمپر با خروجی آنالوگ و ایزولاسیون 3 کیلوولت

ماژول حسگر جریان ACS758 یک ماژول دقیق و صنعتی بر پایه تراشه Hall‑Effect Linear Sensor شرکت Allegro Microsystems است که برای اندازه‌گیری جریان مستقیم (DC) و متناوب (AC) در دو جهت طراحی شده است.

این ماژول قادر است جریان تا ±50 آمپر را با دقت بالا اندازه‌گیری کند و خروجی ولتاژی آنالوگ متناسب با جریان عبوری ارائه دهد.

 ویژگی‌های کلیدی

• محدوده اندازه‌گیری جریان: ±50A
• نوع اندازه‌گیری: دوطرفه (Bidirectional)
• ولتاژ تغذیه: 3.0V تا 5.5V DC
• خروجی ولتاژ آنالوگ خطی متناسب با جریان
• تکیه‌پذیری بالا با ساختار مونو‌لیتیک Hall
• افست خروجی پایدار و تصحیح کارخانه‌ای (Factory Trimmed)
• هیسترزیس مغناطیسی بسیار پایین
• پاسخ زمانی سریع تنها 4 میکروثانیه
• پهنای باند تا 120 کیلوهرتز
• ایزولاسیون الکتریکی تا 3000 ولت RMS
• طراحی جمع‌وجور با قابلیت نصب آسان بر روی سیستم‌های صنعتی یا PCB

 مشخصات الکتریکی

• مدل سنسور: ACS758LCB‑050B‑PFF‑T
• ولتاژ تغذیه (VCC): 3.0V تا 5.5V
• ولتاژ خروجی بی‌بار: VCC / 2 (تقریباً 2.5V در 5V تغذیه)
• حساسیت (Sensitivity): 40mV بر آمپر
• محدوده خروجی ولتاژ: 0.5V تا 4.5V (نامی)
• محدوده جریان قابل اندازه‌گیری: ±50 آمپر DC یا AC
• پهنای باند سیگنال: 120kHz
• زمان پاسخ‌گویی: 4µs
• ولتاژ ایزولاسیون: 3.0kV RMS
• محدوده دمای کاری: 40‑ تا +150 درجه سانتی‌گراد
• نوع خروجی: آنالوگ خطی
• نوع اندازه‌گیری: Hall Effect Linearity (Linear Hall Sensor)

 پین‌ها و اتصالات ماژول

ماژول سنسور جریان ACS758 دارای پنج پایه است:

• VCC – ورودی ولتاژ تغذیه (3.0V تا 5.5V)
• GND – زمین (Ground)
• VIOUT – خروجی سیگنال آنالوگ متناسب با جریان
• IP+ – ترمینال ورودی مثبت جریان
• IP− – ترمینال خروجی منفی جریان

جریان اندازه‌گیری‌شده باید از پورت‌های IP+ به IP− عبور کند تا خروجی ولتاژ متناسب با جهت و مقدار جریان تولید گردد.

 نحوه عملکرد و استفاده

1. تغذیه سنسور:

   پایه VCC را به تغذیه 3.3V یا 5V پایدار و پایه GND را به زمین متصل کنید.

2. مسیر عبور جریان:

   سیم یا مسیر جریان مورد نظر را از ترمینال‌های IP+ و IP− عبور دهید.

   توجه: جریان نباید از مقدار نامی سنسور (مثلاً ±50A برای مدل 050B) تجاوز کند.

3. خواندن سیگنال خروجی:

   خروجی VIOUT را به ورودی آنالوگ میکروکنترلر یا ADC متصل کنید.

   در حالت بدون جریان، ولتاژ خروجی برابر VCC/2 (حدود 2.5V در تغذیه 5V) است.

4. کالیبراسیون:

   مقدار خروجی در حالت بی‌بار را به‌عنوان مقدار مرجع صفر در برنامه در نظر بگیرید.

   فرمول محاسبه ولتاژ خروجی بر اساس جریان به شکل زیر است:

   VOUT=VCC/2+(Vsens×I)
   در این رابطه Vsens حساسیت حسگر است که برابر 40mV/A است.

    مثال:

   اگر VCC = 5V و جریان I = 10A باشد:

   VOUT=2.5V+(0.04V/A×10A)=2.9V
