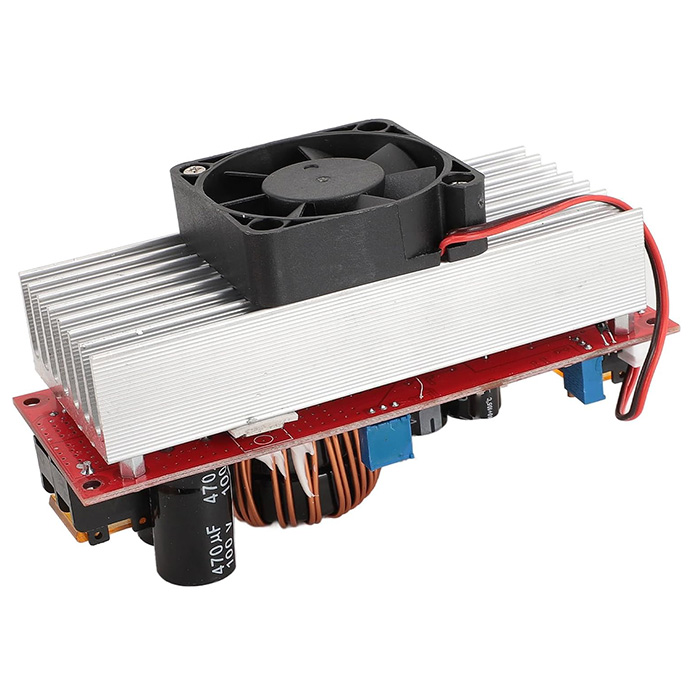

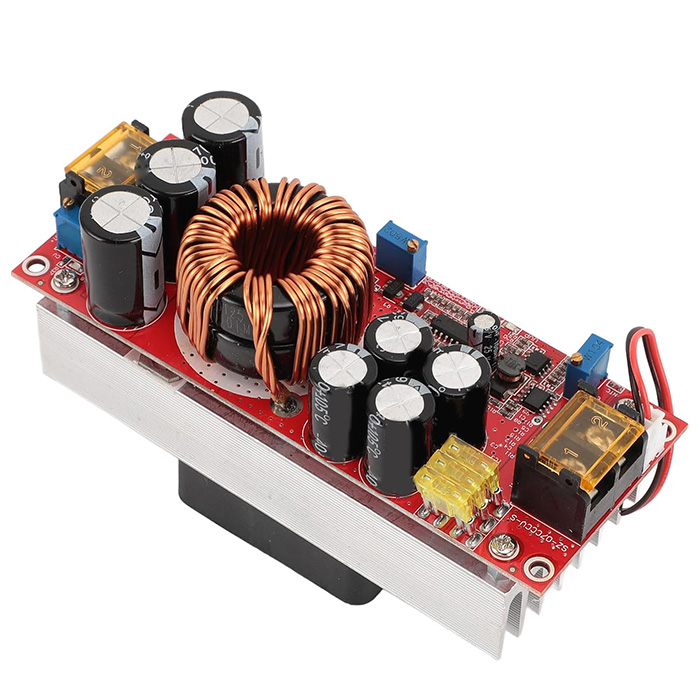

ماژول افزاینده DC‑DC بوست 1500 وات CC/CV

مبدل ولتاژ افزاینده غیرایزوله با جریان ثابت و ولتاژ ثابت قابل تنظیم

ماژول بوست DC‑DC 1500W یک مبدل ولتاژ غیرایزوله با توان بالا است که قادر است ولتاژ ورودی 10 تا 60 ولت را به ولتاژ خروجی قابل تنظیم 12 تا 97 ولت افزایش دهد. این ماژول از کنترل هم‌زمان ولتاژ ثابت (CV) و جریان ثابت (CC) پشتیبانی می‌کند و با راندمان بالا تا 97٪، برای کاربردهای صنعتی، خورشیدی و DIY بسیار مناسب است.

 ویژگی‌های کلیدی

• مبدل Step‑Up (BOOST) غیرایزوله
• توان بالا تا 1500 وات (وابسته به ولتاژ ورودی)
• خروجی ولتاژ ثابت (CV) و جریان ثابت (CC) قابل تنظیم
• راندمان بسیار بالا 92٪ تا 97٪
• فرکانس سوئیچینگ 150kHz
• فن هوشمند با کنترل دما (فعال‌سازی خودکار حدود 60°C)
• مجموعه کامل حفاظت‌ها: اضافه‌جریان، اتصال کوتاه، ولتاژ پایین ورودی، اتصال معکوس
• مناسب منابع باتری، پنل خورشیدی و تغذیه‌های صنعتی
• این محصول همراه با اسپیسر نیست.

 مشخصات فنی و الکتریکی

• نوع: DC‑DC Boost (غیرایزوله)
• ولتاژ ورودی:  10 تا 60 ولت
• جریان بی‌باری (Quiescent): حدود 15mA (در تبدیل 12V به 20V؛ با افزایش ولتاژ خروجی بیشتر می‌شود)
• ولتاژ خروجی:
  • 12 تا 97 ولت قابل تنظیم پیوسته
• جریان خروجی حداکثر: 22 آمپر
• محدوده جریان ثابت (CC): 0.8 تا 22A (±0.3A)
• توان خروجی حداکثر:
  • حداکثر توان ≈ ولتاژ ورودی × 30A
  • مثال: ورودی 12V ← حداکثر ≈ 360W
  • ورودی 24V ← حداکثر ≈ 720W
• راندمان تبدیل: 92٪ تا 97٪ (وابسته به اختلاف ولتاژ و جریان)
• فرکانس کاری: 150kHz

 مشخصات جریان ورودی

• ورودی 10 تا 30 ولت: حداکثر جریان 30A
• ورودی 31 تا 60 ولت: حداکثر جریان 25A

برای جریان‌های بالای 15A تقویت خنک‌کاری توصیه می‌شود.

 حفاظت‌ها و ایمنی

• حفاظت اتصال معکوس ورودی (MOSFET توان بالا تا 150A)
• حفاظت اضافه‌جریان ورودی (قطع خودکار در حدود 40A)
• حفاظت اتصال کوتاه (فیوز ورودی 60A)
• حفاظت افت ولتاژ ورودی قابل تنظیم 10 تا 50V با بازیابی خودکار
• در حالت حفاظت، خروجی به ولتاژی نزدیک ورودی محدود می‌شود (بوست متوقف می‌گردد)
