معرفی ماژول ZK-4KX

ماژول ZK-4KX یک کانورتر DC-DC باک-بوست چندمنظوره است که برای تنظیم دقیق ولتاژ و جریان طراحی شده است. این ماژول دارای سیستم تنظیم کنترل عددی می‌باشد که امکان تنظیم دلخواه ولتاژ خروجی از 0.5 ولت تا 30 ولت و تنظیم محدودکننده جریان از 0 آمپر تا 4 آمپر را فراهم می‌کند. این ماژول مجهز به نمایشگر LCD با قابلیت نمایش پارامترهای لحظه‌ای است که آن را برای طیف گسترده‌ای از کاربردها از جمله کنترل‌کننده‌های خورشیدی DIY، درایوهای جریان ثابت LED پرتوان و ماژول‌های شارژ باتری مناسب می‌سازد.

ویژگی‌های کلیدی (Key Features)

تنظیم کنترل عددی: تنظیم دقیق و سریع ولتاژ خروجی (0.5 تا 30 ولت) و محدودکننده جریان (0 تا 4 آمپر).

نمایشگر LCD: نمایش لحظه‌ای ولتاژ ورودی، ولتاژ خروجی، جریان خروجی، توان خروجی، ظرفیت خروجی و زمان خروجی.

محدوده وسیع ورودی/خروجی: ولتاژ ورودی 5.0 تا 30 ولت، ولتاژ خروجی 0.5 تا 30 ولت.

جریان خروجی پایدار: قابلیت کارکرد پایدار در 3 آمپر برای مدت طولانی، با حداکثر جریان خروجی تا 4 آمپر در صورت بهبود دفع حرارت.

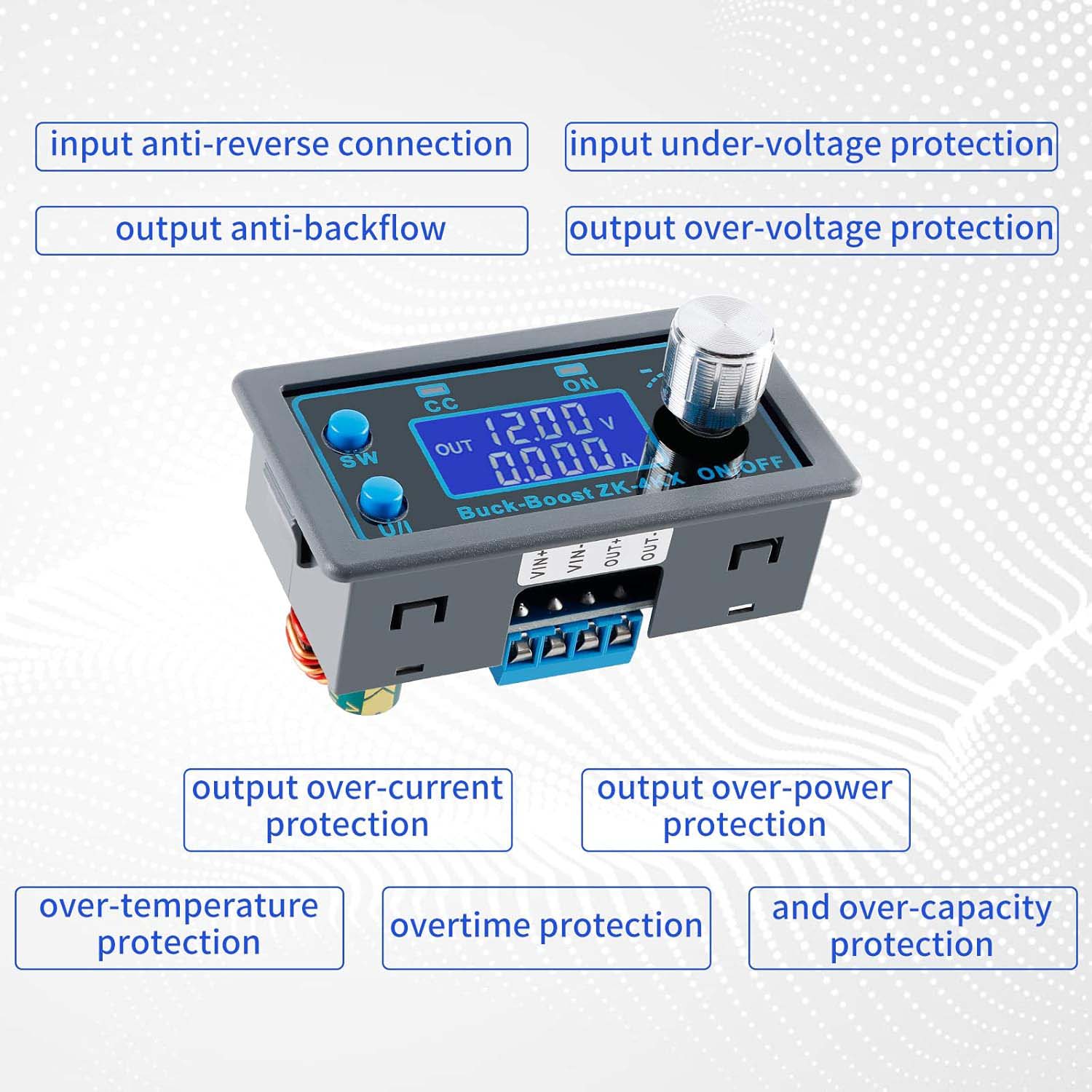

مکانیزم‌های حفاظتی کامل: شامل حفاظت در برابر اتصال معکوس ورودی، جلوگیری از برگشت جریان خروجی، حفاظت افت ولتاژ ورودی، حفاظت اضافه‌ولتاژ خروجی، حفاظت اضافه‌جریان خروجی، حفاظت دمای بیش از حد

کاربردهای متنوع: قابل استفاده به‌عنوان ماژول باک/بوست عمومی، کنترل‌کننده خورشیدی DIY، درایور جریان ثابت LED پرقدرت و ماژول شارژ باتری.

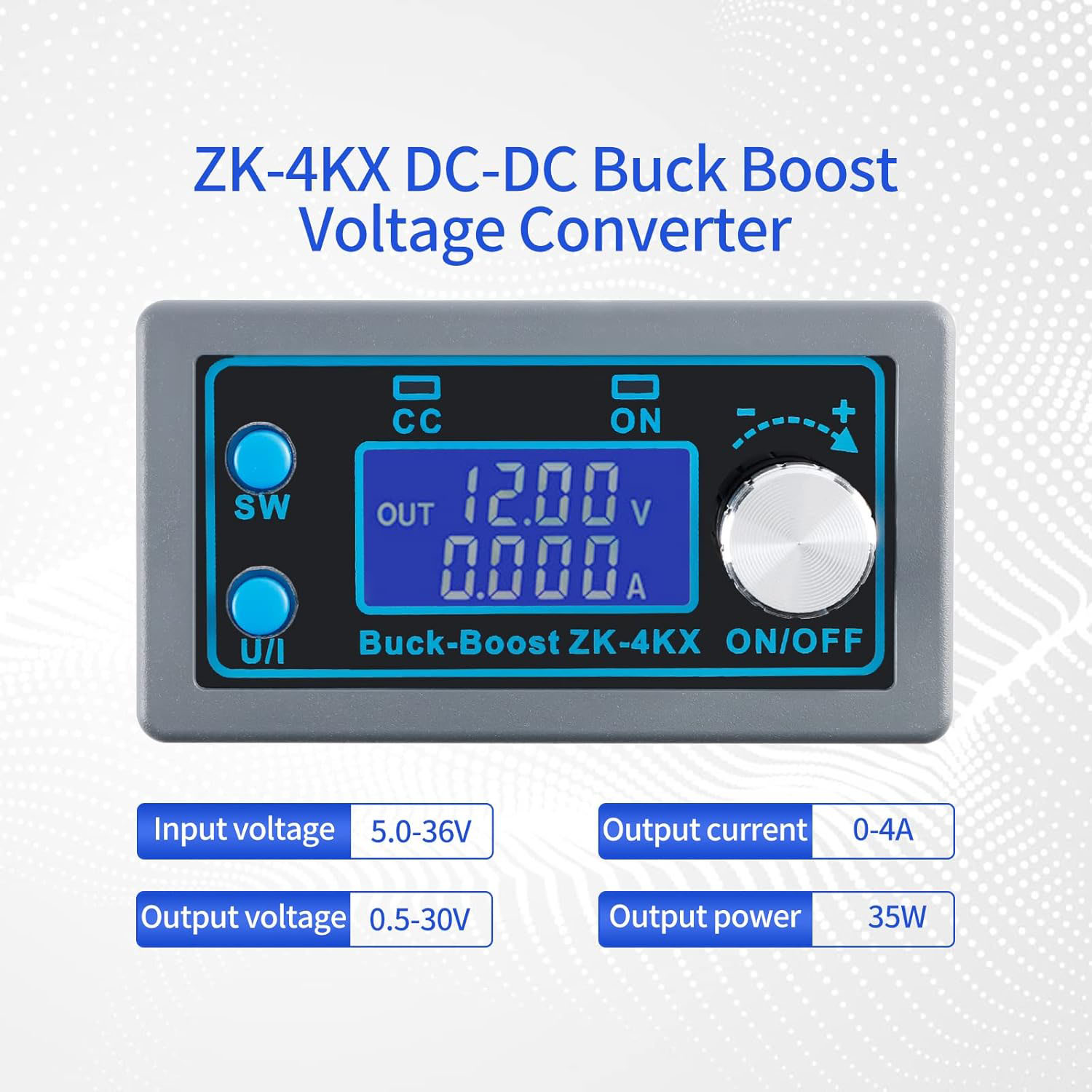

مشخصات فنی (Specifications)

مدل: ZK-4KX

ولتاژ ورودی: 5.0 تا 30 ولت DC

ولتاژ خروجی: 0.5 تا 30 ولت DC (قابل تنظیم)

جریان خروجی: 0 تا 4 آمپر (قابل تنظیم، 3 آمپر پایدار، 4 آمپر با دفع حرارت بهبود‌یافته به وسیله فن)

توان خروجی: حداکثر 35 وات

نوع نمایشگر: LCD

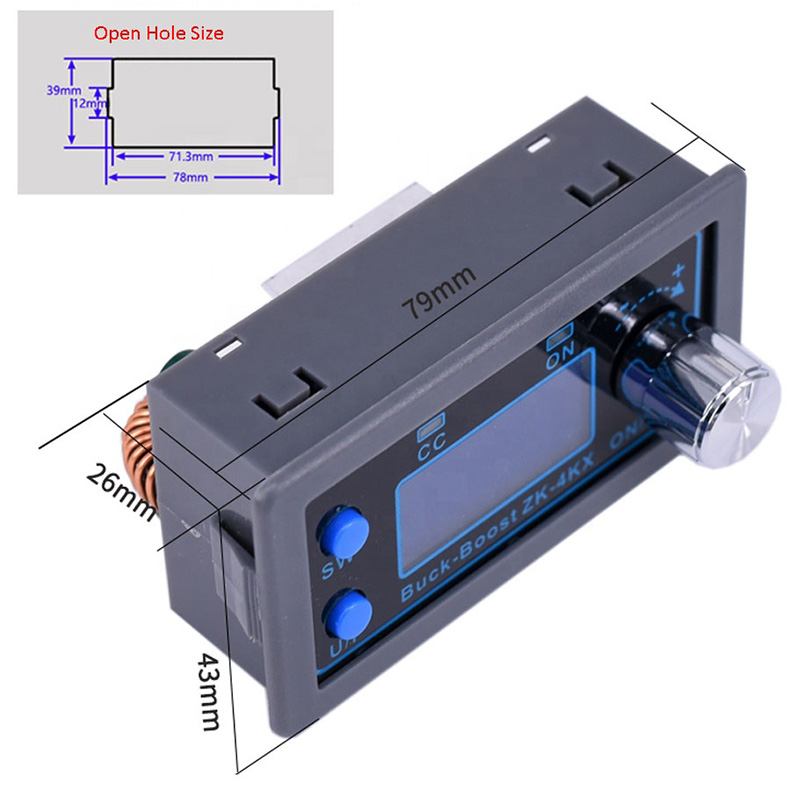

ابعاد: تقریباً 71 × 38 میلی‌متر

وزن: حدود 70 گرم

اطلاعات ایمنی (Safety Information)

لطفاً پیش از استفاده از ماژول ZK-4KX، تمامی دستورالعمل‌های ایمنی را به‌دقت مطالعه و درک کنید تا از آسیب به افراد، دستگاه و تجهیزات متصل جلوگیری شود.

ایمنی الکتریکی: همیشه از عایق‌بندی مناسب و اتصالات محکم و ایمن اطمینان حاصل کنید. از تجاوز از ولتاژ ورودی مجاز (30 ولت) یا جریان خروجی مجاز (4 آمپر) خودداری نمایید.

قطبیت (پلاریته): به درستی قطب مثبت و منفی ورودی و خروجی توجه کنید. اگرچه ماژول دارای محافظت در برابر اتصال معکوس ورودی است، اما سیم‌کشی نادرست همچنان می‌تواند باعث بروز مشکل یا آسیب به تجهیزات متصل شود.

دفع حرارت: برای کارکرد مداوم در جریان‌های بالا (بیش از 3 آمپر) یا توان‌های بالا، از دفع حرارت کافی اطمینان حاصل کنید. این ماژول به هیت‌سینک ضخیم‌شده مجهز است، اما در فضاهای بسته یا دمای محیط بالا، ممکن است خنک‌کاری اضافی لازم باشد.

اتصال کوتاه: از ایجاد اتصال کوتاه در خروجی خودداری کنید. اگرچه ماژول دارای محافظت اضافه‌جریان است، اما تکرار اتصال کوتاه می‌تواند باعث فشار و استهلاک قطعات داخلی شود.

زمین (Ground): توجه داشته باشید که در مبدل‌های باک-بوست، معمولاً زمین ورودی و زمین خروجی به‌صورت داخلی به هم متصل نیستند. اتصال خارجی آن‌ها ممکن است مکانیزم‌های محدودکننده جریان داخلی را دور بزند و منجر به آسیب به دستگاه شود.

ویژگی‌های حفاظتی: ماژول ZK-4KX مجهز به مجموعه‌ای کامل از سیستم‌های حفاظتی شامل حفاظت افت ولتاژ ورودی، اضافه‌ولتاژ خروجی، اضافه‌جریان خروجی و دمای بیش‌ازحد است. این محافظت‌ها برای ایمن‌سازی ماژول و بارهای متصل طراحی شده‌اند.

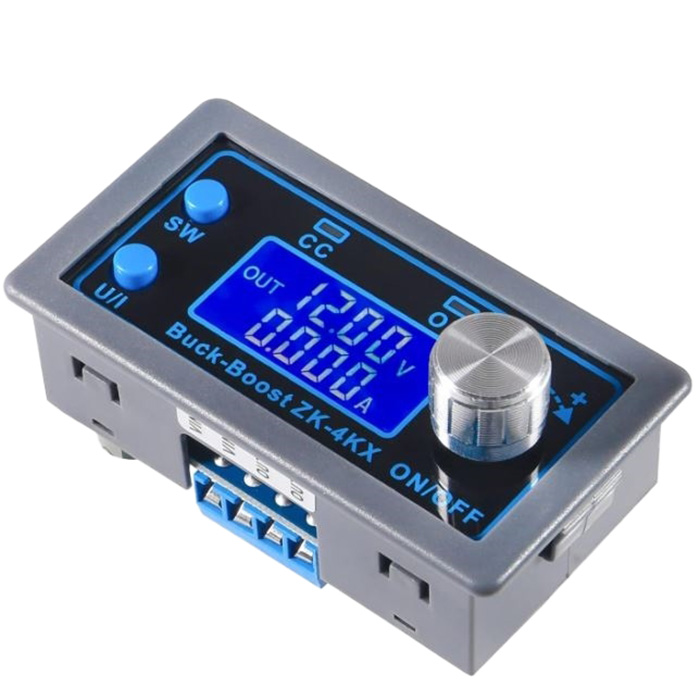

راه‌اندازی و اتصالات (Setup and Connections)

ماژول ZK-4KX برای ادغام آسان در پروژه‌ها طراحی شده است. برای اتصال صحیح، مراحل زیر را دنبال کنید:

شناسایی ترمینال‌ها:

ترمینال‌های پیچی ورودی و خروجی روی ماژول را شناسایی کنید:

• VIN+: ولتاژ ورودی مثبت
• VIN-: ولتاژ ورودی منفی (زمین ورودی)
• OUT+: ولتاژ خروجی مثبت
• OUT-: ولتاژ خروجی منفی (زمین خروجی)

اتصال منبع تغذیه ورودی: منبع تغذیه DC خود (5.0 تا 30 ولت) را به ترمینال‌های VIN+ و VIN- متصل کنید. حتماً قطبیت صحیح را رعایت نمایید.

اتصال بار (Load): دستگاه یا بار مصرفی را به ترمینال‌های OUT+ و OUT- وصل کنید. در این مرحله نیز قطب مثبت و منفی را به‌درستی رعایت کنید.

محکم‌سازی اتصالات: پیچ‌های ترمینال را به‌خوبی سفت کنید تا اتصال الکتریکی مطمئن و پایدار برقرار شود. اتصالات شل می‌توانند باعث ناپایداری عملکرد یا آسیب به ماژول و بار متصل شوند.

دستورالعمل‌های کاربری (Operating Instructions)

ماژول ZK-4KX دارای رابط کاربری ساده و قابل فهم برای تنظیم و پایش پارامترها می‌باشد.

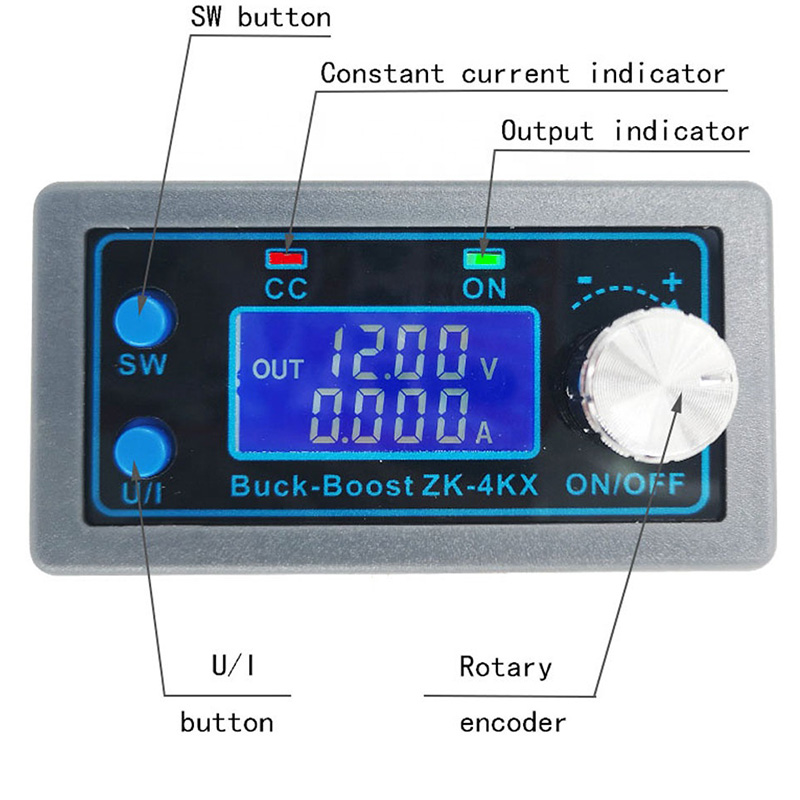

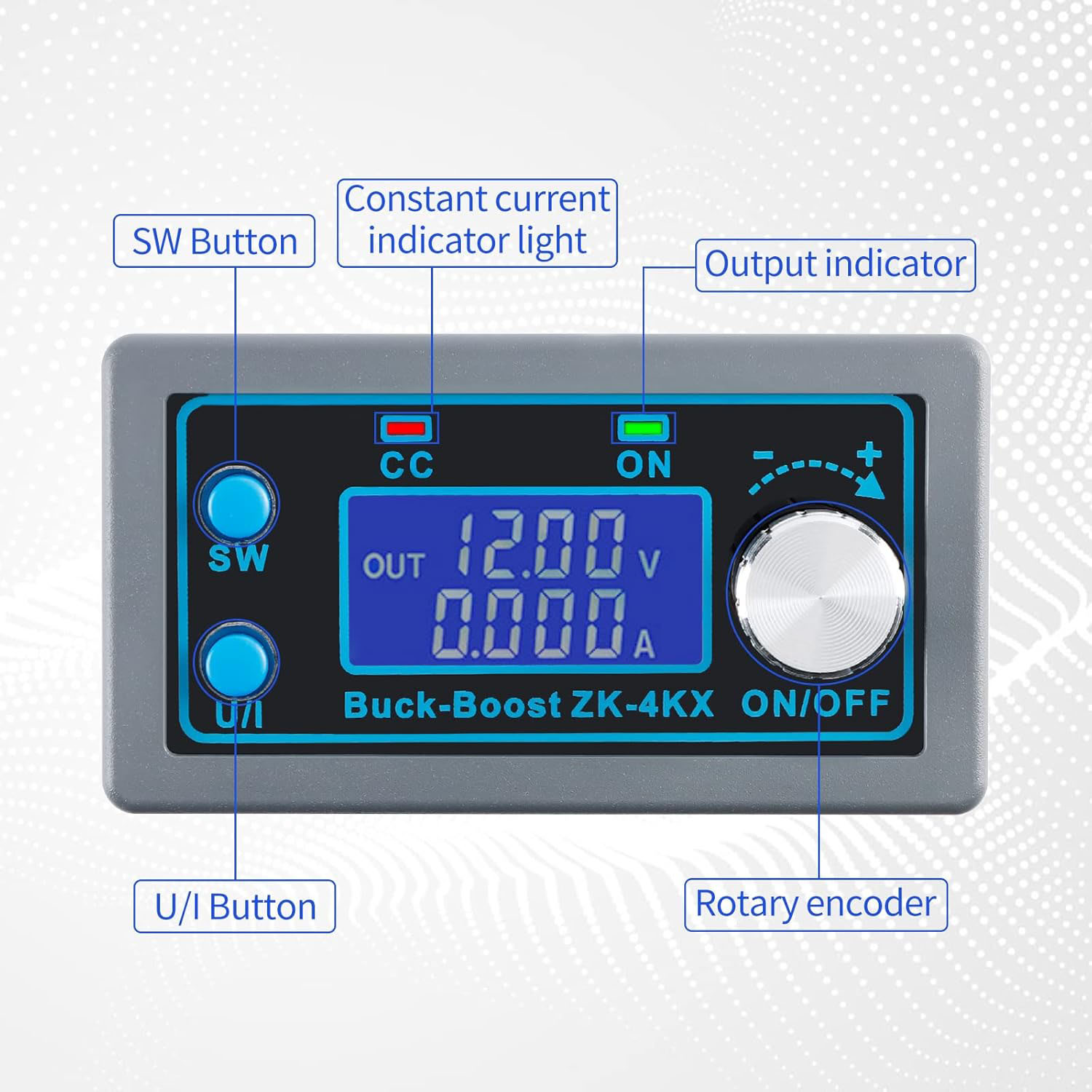

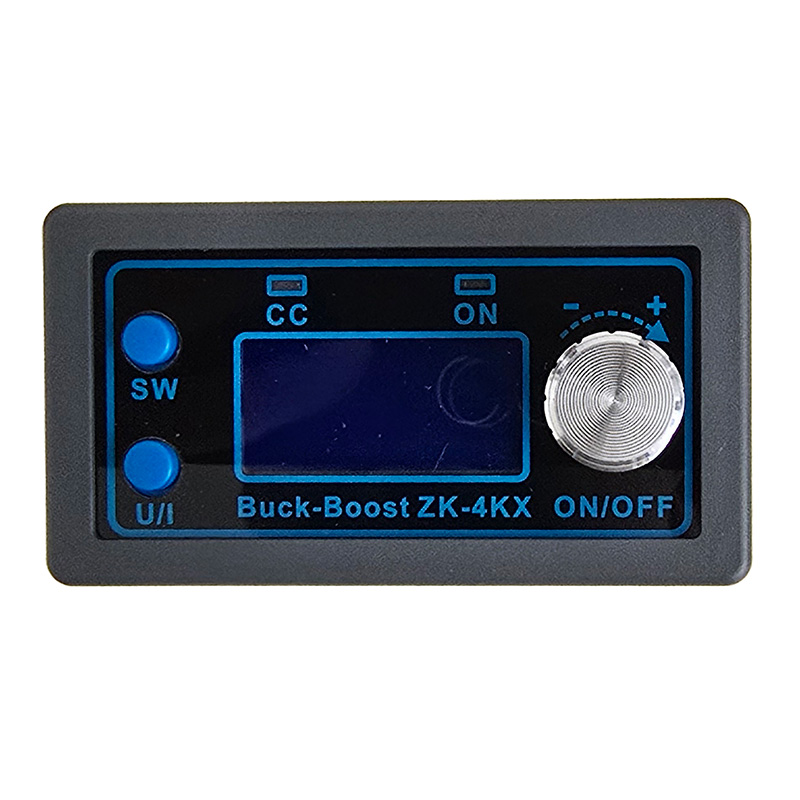

 کنترل‌ها و نشانگرها (Controls and Indicators)

انکودر چرخشی (ON/OFF): برای تنظیم مقادیر ولتاژ و جریان استفاده می‌شود. با فشردن ولوم، خروجی بین حالت روشن / خاموش تغییر می‌کند.

دکمه SW: با فشار کوتاه، بین صفحات مختلف نمایش جابه‌جا می‌شود (مانند ولتاژ خروجی، جریان خروجی، ولتاژ ورودی، دما، ظرفیت خروجی و زمان خروجی).

دکمه U/I:

• فشار کوتاه: جابه‌جایی بین نمایش ولتاژ خروجی و جریان خروجی در صفحه اصلی
• فشار طولانی: ورود به یا خروج از حالت تنظیم پارامترها

چراغ نشانگر CC: زمانی که ماژول در حالت جریان ثابت (Constant Current – CC) کار می‌کند، روشن می‌شود.

چراغ نشانگر ON: در صورت فعال بودن خروجی، روشن می‌شود.

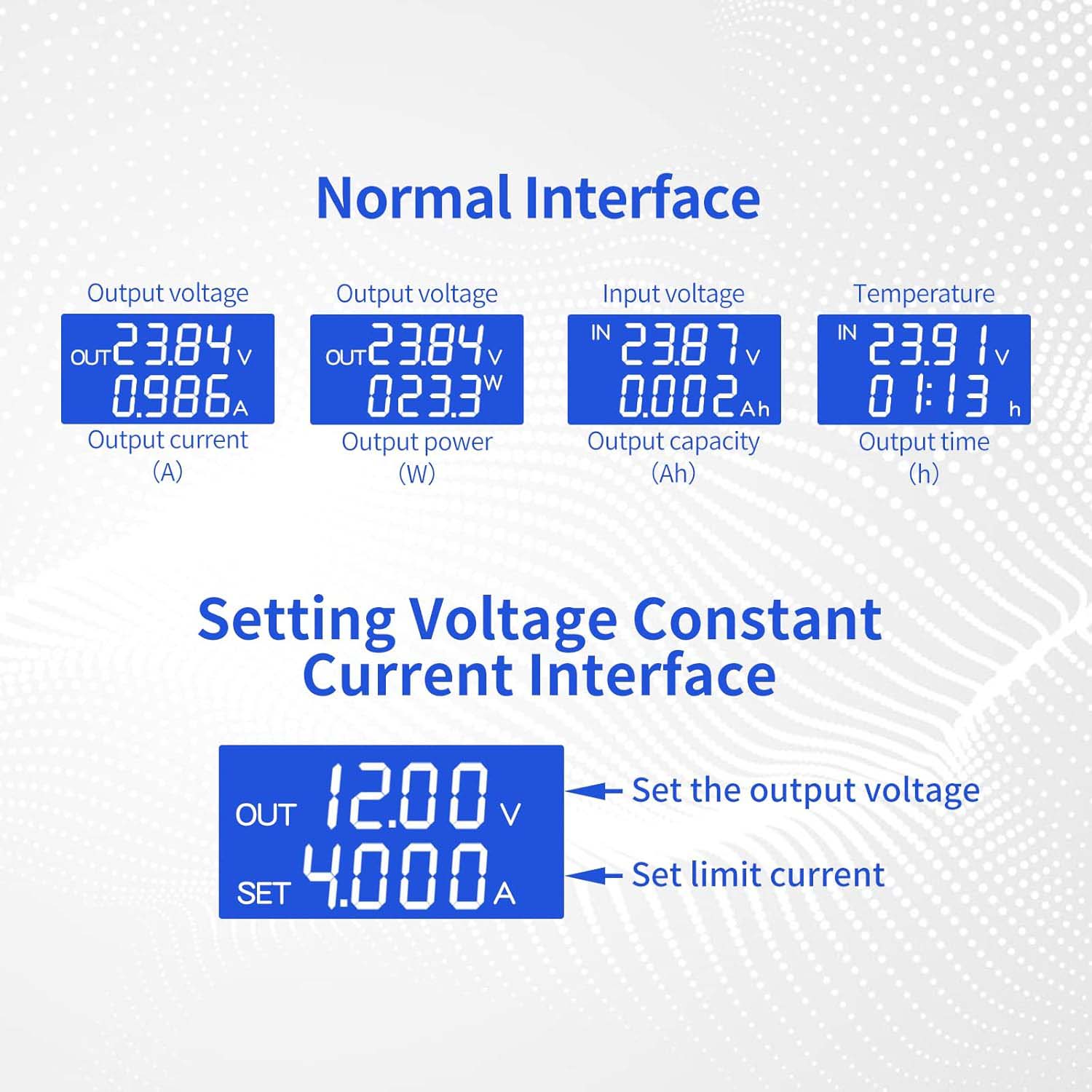

تنظیم ولتاژ و جریان خروجی (Setting Output Voltage and Current)

ورود به حالت تنظیم (Enter Setting Mode): دکمه U/I را چند ثانیه نگه دارید تا زمانی که عبارت SET روی نمایشگر ظاهر شود و مقادیر ولتاژ یا جریان شروع به چشمک زدن کنند.

انتخاب پارامتر (Select Parameter): با فشار کوتاه دکمه SW، بین تنظیم ولتاژ خروجی (OUT V) و محدودکننده جریان (SET A) جابه‌جا شوید. پارامتر انتخاب‌شده به حالت چشمک‌زن نمایش داده می‌شود.

تنظیم مقدار (Adjust Value): با چرخاندن انکودر چرخشی، مقدار پارامتر چشمک‌زن را افزایش یا کاهش دهید. با فشار کوتاه روی انکودر می‌توانید بین تنظیم ریز (Fine) و تنظیم درشت (Coarse) جابه‌جا شوید.

ذخیره و خروج (Save and Exit): دوباره دکمه U/I را به‌صورت طولانی فشار دهید تا تنظیمات ذخیره شده و از حالت تنظیم خارج شوید. نمایشگر به صفحه عملکرد عادی بازمی‌گردد.

نکته: ماژول به‌صورت خودکار و بر اساس بار متصل و مقادیر تنظیم‌شده، بین حالت ولتاژ ثابت (CV) و جریان ثابت (CC) جابه‌جا می‌شود. اگر بار بیش از مقدار جریان تنظیم‌شده جریان بکشد، ماژول وارد حالت CC می‌شود و چراغ نشانگر CC روشن خواهد شد.

عیب‌یابی و مشکلات رایج (Troubleshooting)

در صورت بروز مشکل هنگام استفاده از ماژول ZK-4KX، موارد زیر را بررسی کنید:

 عدم نمایش یا روشن نشدن ماژول (No Display / No Power)

• بررسی ولتاژ ورودی:اطمینان حاصل کنید که ولتاژ ورودی در محدوده 5.0 تا 30 ولت قرار دارد.
• بررسی پلاریته ورودی:اتصال صحیح VIN+ و VIN- را بررسی کنید.
• بررسی منبع تغذیه:مطمئن شوید منبع تغذیه ورودی سالم و فعال است.

 فعال نشدن خروجی (Output Not Enabling)

• روشن کردن خروجی:با فشار دادن انکودر چرخشی، خروجی را روشن کنید.
• بررسی فعال شدن حفاظت‌ها:ممکن است ماژول در حالت حفاظتی قرار گرفته باشد (مانند افت ولتاژ ورودی، اضافه‌ولتاژ خروجی، اضافه‌جریان، دمای بیش‌ازحد).نمایشگر را برای پیام خطا یا نشانگرهای حفاظتی بررسی کنید.
• بررسی مقدار ولتاژ تنظیم‌شده:اطمینان حاصل کنید ولتاژ خروجی در بازه مجاز 0.5 تا 30 ولت تنظیم شده است.

 ناپایداری یا مقدار نادرست ولتاژ/جریان خروجی

(Output Voltage / Current Unstable or Incorrect)

• بررسی بار:اطمینان حاصل کنید بار بیش از جریان محدود تنظیم‌شده یا توان حداکثر ماژول (35 وات) مصرف نمی‌کند.
• بررسی تنظیمات:دوباره وارد حالت تنظیم شوید و مقادیر ولتاژ و جریان را تأیید کنید. در غیر این صورت، پروسه کالیبراسیون را اجرا کنید.
• بررسی اتصالات:اتصالات شل یا بی‌کیفیت می‌توانند باعث ناپایداری شوند.

 داغ شدن بیش از حد ماژول (Module Overheating)

• کاهش بار:کارکرد مداوم در جریان‌های نزدیک یا بالاتر از 3 آمپر ممکن است نیاز به خنک‌کاری اضافی داشته باشد.
• بهبود تهویه:از جریان هوای مناسب اطراف هیت‌سینک اطمینان حاصل کنید.
• بررسی دمای محیط:دمای بالای محیط می‌تواند موجب افزایش دمای ماژول شود.

 نمایش پیام «رسیدن به حد بالا» یا فعال شدن حفاظت‌ها

(“Upper Limits Reached” or Protection Triggered)

این پیام نشان می‌دهد یکی از سیستم‌های حفاظتی فعال شده است.

مقادیر تنظیم‌شده (ولتاژ، جریان، توان، ظرفیت، زمان) را با شرایط کاری خود مقایسه کنید.

دلایل رایج فعال شدن حفاظت‌ها:

• حفاظت اضافه‌جریان خروجی (OCP)
• حفاظت اضافه توان خروجی (OPP)
• حفاظت اضافه‌ولتاژ خروجی (OVP)
• حفاظت افت ولتاژ ورودی (UVP)
• حفاظت دمای بیش‌ازحد (OTP)
• حفاظت ظرفیت بیش‌ازحد (OCP)
• حفاظت زمان کار بیش‌ازحد (OTP)

 تنظیمات یا بار را به‌گونه‌ای تغییر دهید که در محدوده ایمن ماژول قرار گیرد.

بازگردانی به تنظیمات کارخانه (Restore to Factory Settings)

برای بازگردانی ماژول به تنظیمات پیش‌فرض کارخانه، مراحل زیر را انجام دهید:

• پیش از وصل کردن برق، هر دو دکمه را هم‌زمان نگه دارید.
• سپس منبع تغذیه را وصل کنید و دکمه‌ها را تا زمانی که نمایش تمام‌صفحه ظاهر شود نگه دارید.
• پس از آن، با استفاده از دکمه انکودر چرخشی، عملیات بازگردانی به تنظیمات کارخانه را انجام دهید.
• پس از تکمیل فرآیند، نمایشگر به حالت عملکرد عادی بازمی‌گردد.

 کالیبراسیون ولتاژ و جریان

 کالیبراسیون ولتاژ ورودی (Input Voltage Calibration)

• یک ولتاژ مرجع 12000 میلی‌ولت (12 ولت) به ورودی اعمال کنید.
• انکودر چرخشی را نگه دارید.
• پس از انجام این مرحله، کالیبراسیون ولتاژ ورودی با موفقیت انجام می‌شود.

 کالیبراسیون ولتاژ خروجی (Output Voltage Calibration)

• وارد حالت کالیبراسیون ولتاژ خروجی شوید.
• با استفاده از انکودر چرخشی، مقدار ولتاژ نمایش‌داده‌شده را با ولتاژ واقعی خروجی یکسان کنید.
• سپس انکودر را نگه دارید تا:
  • مقدار ولتاژ از حالت چشمک‌زن خارج شود
  • ماژول از حالت کالیبراسیون خارج گردد
• در این حالت، کالیبراسیون ولتاژ خروجی با موفقیت انجام شده است.

 کالیبراسیون جریان خروجی (Output Current Calibration)

• جریان خروجی را روی 2000 میلی‌آمپر (2 آمپر) تنظیم کنید.
• با استفاده از بار الکترونیکی، جریانی معادل 2000 میلی‌آمپر از خروجی بکشید.
• انکودر چرخشی را نگه دارید.
• پس از این مرحله، کالیبراسیون جریان خروجی با موفقیت انجام می‌شود.
