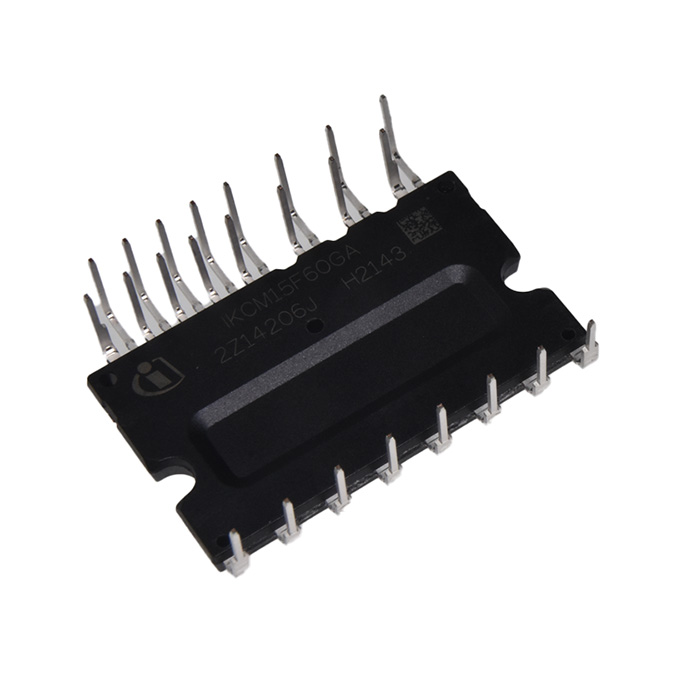

ماژول قدرت هوشمند Infineon CIPOS™ IKCM15F60GA

ماژول IKCM15F60GA از خانواده CIPOS™ شرکت Infineon یک Dual In-Line Intelligent Power Module برای کنترل بارهای سه‌فاز AC و موتورهای سنکرون/BLDC در کاربردهای کم‌مصرف و صنعتی است. این ماژول با ساختار 3Φ -bridge 600V / 15A طراحی شده و با ترکیب IGBTهای TRENCHSTOP™، دیودهای موازی و درایور گیت مبتنی بر SOI، عملکردی مطمئن، فشرده و کارآمد ارائه می‌دهد. این ماژول با هدف کاهش ابعاد PCB، افزایش قابلیت اطمینان و بهبود هزینه سیستم توسعه یافته و به‌دلیل ساختار یکپارچه، برای طراحی‌های صنعتی با نیاز به ایزولاسیون الکتریکی، انتقال حرارتی مناسب و حفاظت در برابر اضافه‌بار گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی ماژول:

• نوع محصول: Control Integrated Power System (CIPOS™)
• پارت نامبر: IKCM15F60GA
• ساختار: ماژول هوشمند دو ردیفه (Dual In-Line)
• پیکربندی توان: 3 فاز، 3 نیم‌پل
• ولتاژ بلوکه‌شدن: 600 ولت
• جریان نامی: 15 آمپر
• تکنولوژی کلیدزنی: TRENCHSTOP™ IGBTs
• نوع درایور: SOI gate driver
• دمای کاری و حفاظت: مناسب برای کنترل و حفاظت داخلی در کاربردهای موتور

ویژگی‌های کلیدی:

• ایزولاسیون کامل در ساختار قالب‌گیری‌شده Dual In-Line
• دارای IGBTهای TRENCHSTOP™
• درایور مقاوم مبتنی بر SOI با پایداری در برابر نویز و ولتاژ منفی گذرا
• قابلیت تحمل پتانسیل منفی VS تا 11v- در سطح سیگنال
• دارای Bootstrap داخلی
• دارای حفاظت اضافه‌جریان
• دارای مانیتور دما
• مجهز به Under-Voltage Lockout در همه کانال‌ها
• دسترسی به پین امیتر سمت پایین برای پایش جریان هر فاز
• دارای Cross-Conduction Prevention
• در حالت حفاظت، هر 6 سوئیچ خاموش می‌شوند
• روکش ترمینال Lead-free و سازگار با RoHS

کاربردها:

• ماشین ظرفشویی
• یخچال
• ماشین لباسشویی
• کولرهای گازی
• فن‌ها
• درایوهای موتور کم‌قدرت
