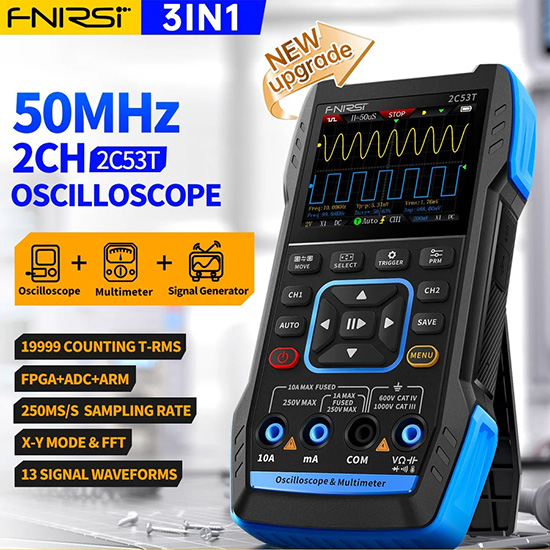

اسیلوسکوپ دیجیتال سه‌کاره FNIRSI‑2C53T

اسیلوسکوپ دوکاناله 50MHz + مولتی‌متر 20000 Count + سیگنال ژنراتور

FNIRSI‑2C53T یک ابزار اندازه‌گیری حرفه‌ای و چندمنظوره از نسل جدید FNIRSI است که به‌عنوان نسخه ارتقایافته 2C23T عرضه شده و با افزایش بازه اندازه‌گیری و اضافه شدن قابلیت‌های پیشرفته مانند Math Operation، Cursor Measurement، Persistence Mode و XY Mode، به یک انتخاب ایده‌آل برای تعمیرکاران حرفه‌ای، مهندسان، مراکز آموزشی، آزمایشگاه‌ها و کاربران صنعتی تبدیل شده است.

این دستگاه سه ابزار کلیدی را در یک بدنه جمع‌وجور ترکیب می‌کند:

اسیلوسکوپ دوکاناله، مولتی‌متر دیجیتال True RMS و مولد سیگنال DDS

 ویژگی‌ها و قابلیت‌های برجسته

• نسخه جدید و ارتقایافته نسبت به 2C23T
• اسیلوسکوپ دوکاناله مستقل واقعی
• معماری سخت‌افزاری FPGA + MCU + ADC
• پشتیبانی از Math Function + FFT

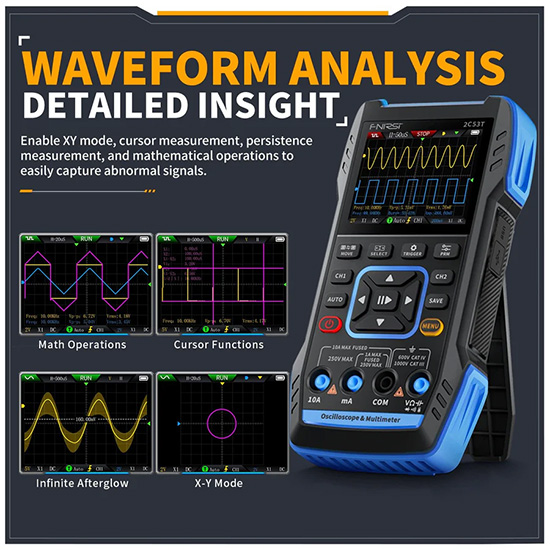

• حالت‌های پیشرفته XY Mode، Persistence، Infinite Afterglow
• اندازه‌گیری با Cursor Measurement
• ذخیره و خروجی تصویر موج از طریق USB Type‑C
• مولتی‌متر 4.5 رقمی 20000 Count True RMS
• مولد سیگنال DDS با 13 شکل موج
• باتری داخلی 3000mAh با زمان آماده‌به‌کار تا 6 ساعت
• طراحی قابل حمل با حفاظت ولتاژ بالا تا ±400V

 نمایشگر و رابط کاربری

• نمایشگر LCD رنگی 2.8 اینچ
• وضوح تصویر 320×240 پیکسل
• رابط کاربری گرافیکی واضح و حرفه‌ای
• نمایش هم‌زمان شکل موج مرجع و موج اندازه‌گیری‌شده
• مناسب کار در محیط‌های صنعتی و آزمایشگاهی

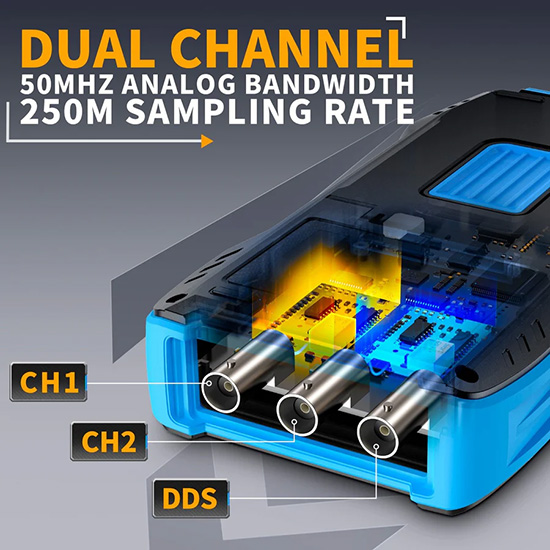

 مشخصات اسیلوسکوپ

• تعداد کانال: 2 کانال
• نرخ نمونه‌برداری: 250MSa/s
• پهنای باند آنالوگ: 50MHz (برای هر کانال به‌صورت مستقل)
• عمق ذخیره‌سازی: 1Kpts
• امپدانس ورودی: 1MΩ
• بازه تایم‌بیس: 10ns/div تا 20s/div
• حساسیت عمودی: 10mV/div تا 10V/div (در حالت x1)
• حداکثر ولتاژ قابل اندازه‌گیری: ±400V
• کوپلینگ ورودی: AC / DC
• حالت تریگر:
  • AUTO
  • Normal
  • Single
• نوع تریگر:
  • لبه بالارونده (Rising Edge)
  • لبه پایین‌رونده (Falling Edge)
• حالت نمایش:
  • Y‑T
  • Rolling
  • X‑Y
• Persistence Mode:
  • خاموش
  • 500ms
  • 1s
  • بی‌نهایت (∞)
• عملیات ریاضی:
  • 8 عمل پایه + FFT
• ذخیره اسکرین‌شات موج:✅
• خروجی تصویر موج به PC:✅
• اندازه‌گیری با نشانگر (Cursor):✅
• Infinite Afterglow:✅

 مشخصات مولد سیگنال (Signal Generator)

• نوع: DDS Function Generator
• تعداد شکل موج: 13 نوع
• انواع موج خروجی:
  • سینوسی
  • مربعی
  • دندانه‌اره‌ای
  • نیم‌موج
  • تمام‌موج
  • پله‌ای مثبت
  • پله‌ای معکوس
  • نمایی صعودی
  • نمایی نزولی
  • DC
  • Multi‑Audio
  • Sinker Pulse
  • Lorentz Wave
• بازه فرکانس خروجی: 0 تا 50kHz
• گام تنظیم فرکانس: 1Hz
• دامنه خروجی: 0 تا 3V
• Duty Cycle: 0 تا 100%

 مشخصات مولتی‌متر دیجیتال

• نوع: True RMS
• دقت نمایش: 4.5 Digit – 20000 Count

ولتاژ

• DC Voltage:
  • 1.9999V / 19.999V / 199.99V / 1000V
• AC Voltage:
  • 1.9999V / 19.999V / 199.99V / 750.0V

جریان

• DC Current:
  • 19.999mA / 199.99mA / 1.9999A / 9.999A
• AC Current:
  • 19.999mA / 199.99mA / 1.9999A / 9.999A

مقاومت

• 199.99Ω / 1.9999KΩ / 19.999KΩ / 199.99KΩ / 1.9999MΩ / 19.999MΩ

خازن

• 9.999nF / 99.99nF / 999.9nF
• 9.999µF / 99.99µF / 999.9µF
• 9.999mF / 99.99mF

دما

• سانتی‌گراد: ‑55 تا 1300℃
• فارنهایت: ‑67 تا 2372℉

تست‌ها

• تست دیود
• تست پیوستگی (Continuity)

 باتری و تغذیه

• باتری داخلی: لیتیومی 3000mAh
• شارژ از طریق USB Type‑C
• ولتاژ/جریان شارژ: 5V / 1A
• زمان آماده‌به‌کار: تا 6 ساعت (شرایط آزمایشگاهی)

 مشخصات فیزیکی

• ابعاد: 167 × 89 × 35 میلی‌متر
• وزن: حدود 300 گرم
• زبان منو: انگلیسی و چینی

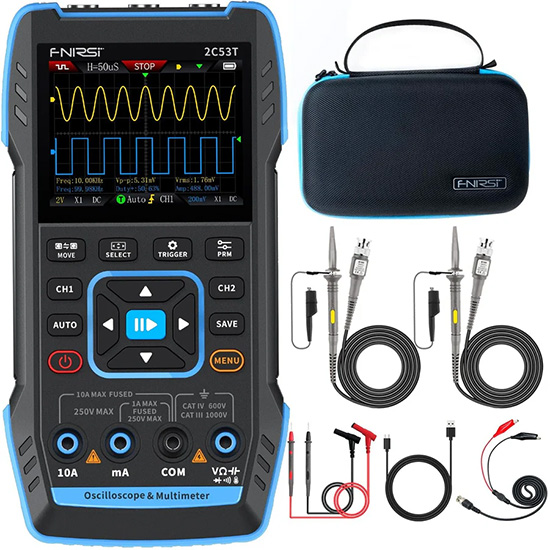

 محتویات بسته

• دستگاه FNIRSI‑2C53T
• کابل شارژ USB Type‑C
• پراب‌های اندازه‌گیری
• دفترچه راهنما
• جعبه بسته‌بندی
