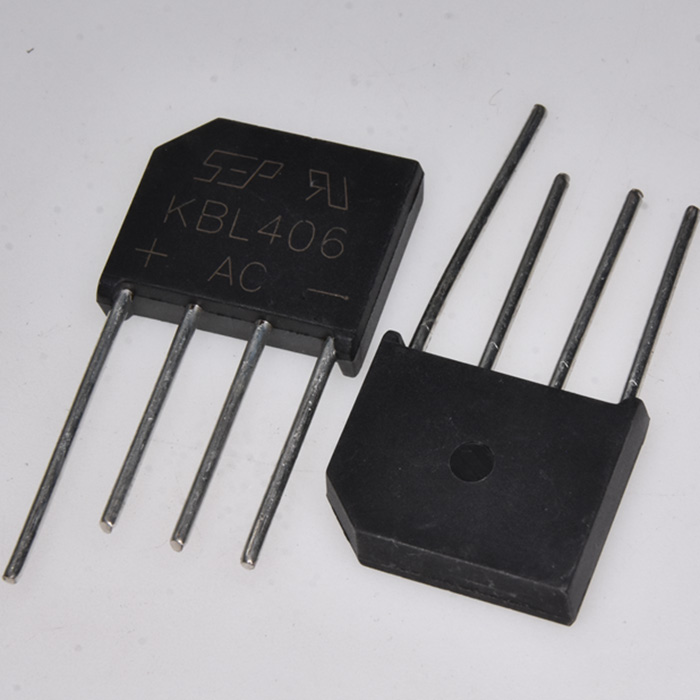

پل دیود KBL406 — یکسوساز پل تکفاز 4 آمپر 600 ولت
KBL406 یک پل دیود سیلیکونی تکفاز با جریان خروجی متوسط 4 آمپر و ولتاژ معکوس تکرارشونده حداکثر 600 ولت است. این قطعه برای تبدیل ولتاژ متناوب AC به ولتاژ مستقیم DC در انواع منابع تغذیه، شارژرها، تجهیزات صنعتی و مدارهای الکترونیکی کاربرد دارد. پل دیود KBL406 در پکیج KBL با پایههای مناسب نصب روی برد مدار چاپی تولید میشود. بدنه عایق قالبگیریشده، استحکام دیالکتریک بالا و قابلیت تحمل جریان هجومی زیاد، این قطعه را به گزینهای مطمئن برای مدارهای یکسوساز تبدیل کرده است.
ویژگیها
- پل دیود تکفاز سیلیکونی
- جریان خروجی متوسط: 4 آمپر
- ولتاژ معکوس پیک تکرارشونده: 600 ولت
- مناسب برای یکسوسازی برق AC در مدارهای تغذیه
- جریان هجومی لحظهای بالا تا 200 آمپر
- افت حرارتی مناسب و مقاومت حرارتی حدود 10 درجه سانتیگراد بر وات
- مناسب نصب روی PCB
- بدنه عایق و مقاوم در برابر حرارت
- محدوده دمای کاری: 55- تا 150+ درجه سانتیگراد
مشخصات فنی
- مدل: KBL406
- نوع قطعه: پل دیود / Bridge Rectifier
- حداکثر ولتاژ معکوس تکرارشونده (VRRM): 600V
- حداکثر ولتاژ RMS ورودی (VRMS): 420V
- حداکثر ولتاژ DC مسدودکننده (VDC): 600V
- حداکثر جریان یکسوشده متوسط (IF(AV)): 4A
- حداکثر جریان هجومی لحظهای (IFSM): 200A
- دمای اتصال و نگهداری: 55- تا 150+ درجه سانتیگراد
- نحوه نصب: پایهدار، مناسب برد مدار چاپی
کاربردها
- منابع تغذیه خطی و سوئیچینگ
- آداپتورها و شارژرها
- بردهای کنترل صنعتی
- درایورهای روشنایی و LED
- تجهیزات صوتی و تصویری
- یکسوسازی ورودی برق AC در دستگاههای الکترونیکی
