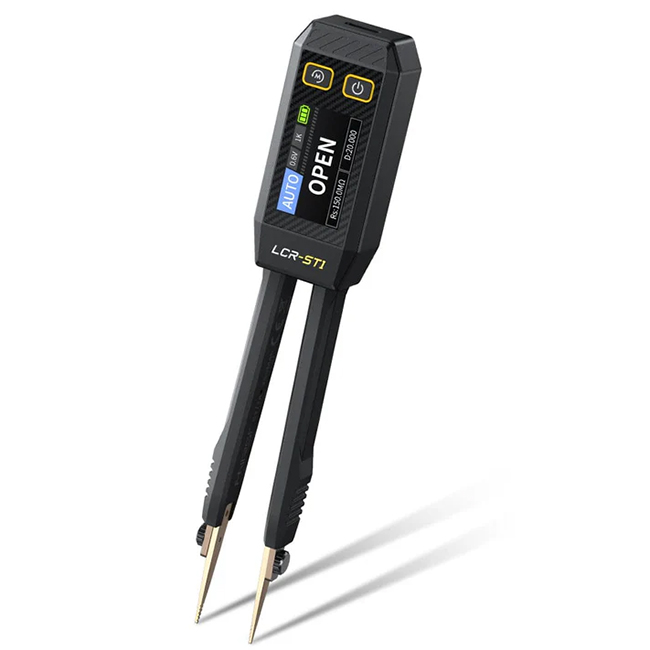

تستر LCR پنسی FNIRSI LCR‑ST1

دستگاه تست چندمنظوره دقیق برای اندازه‌گیری مقاومت، خازن، سلف و دیود

تستر LCR‑ST1 محصول شرکت FNIRSI است که به‌صورت پنسی (Tweezer Type) طراحی شده و امکان اندازه‌گیری خودکار مقاومت، خازن، اندوکتانس، دیود و اتصال را فراهم می‌کند.

این دستگاه با فناوری پیشرفته اندازه‌گیری، دقت و پایداری بسیار بالایی دارد و برای مهندسان الکترونیک، تعمیرکاران و آزمایشگاه‌های تحقیقاتی ابزاری سبک، سریع و قابل‌اعتماد محسوب می‌شود.

 ویژگی‌های برجسته

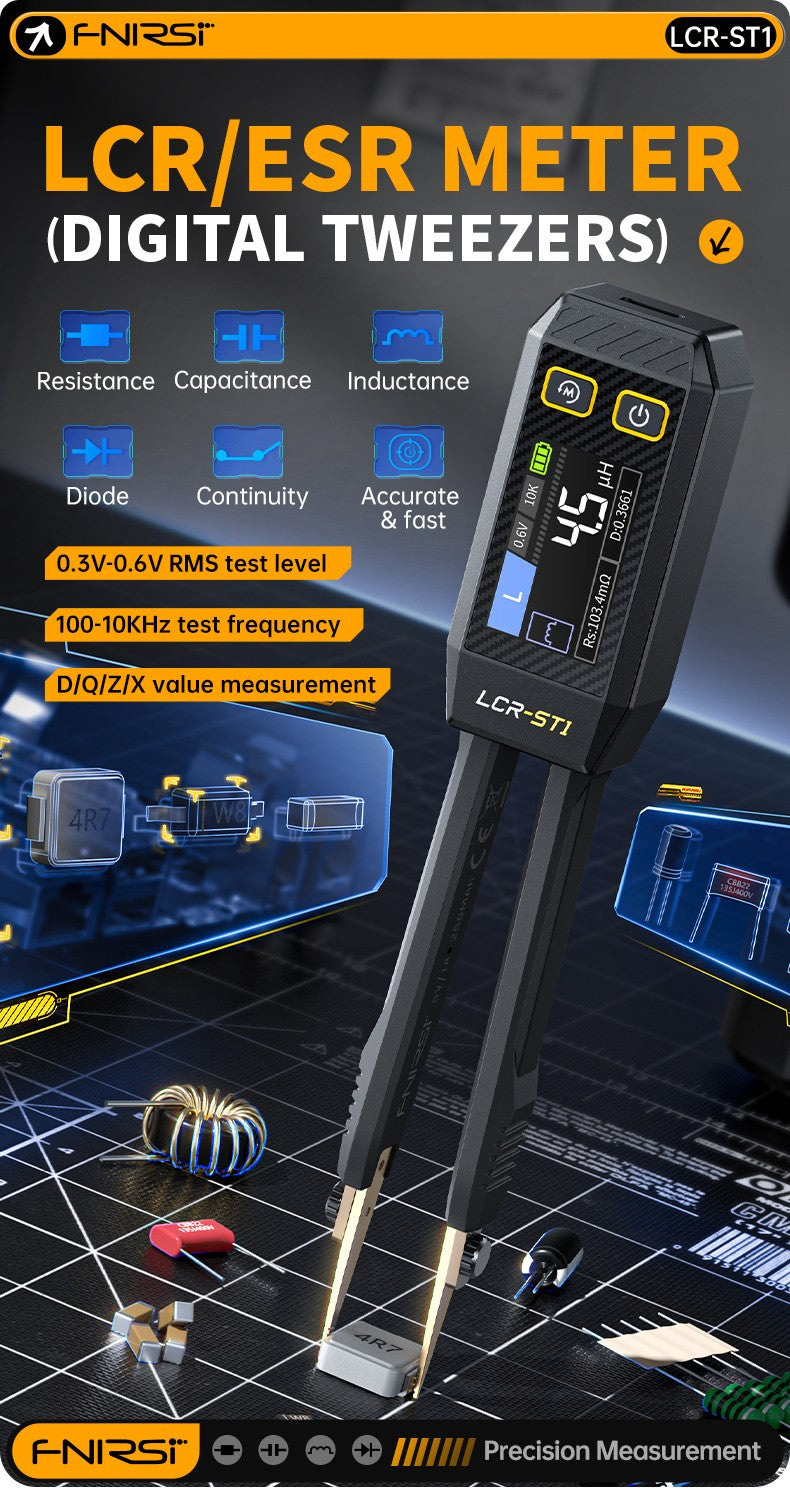

• تستر LCR انبری چندمنظوره برای اندازه‌گیری مقاومت، خازن، اندوکتانس و دیود

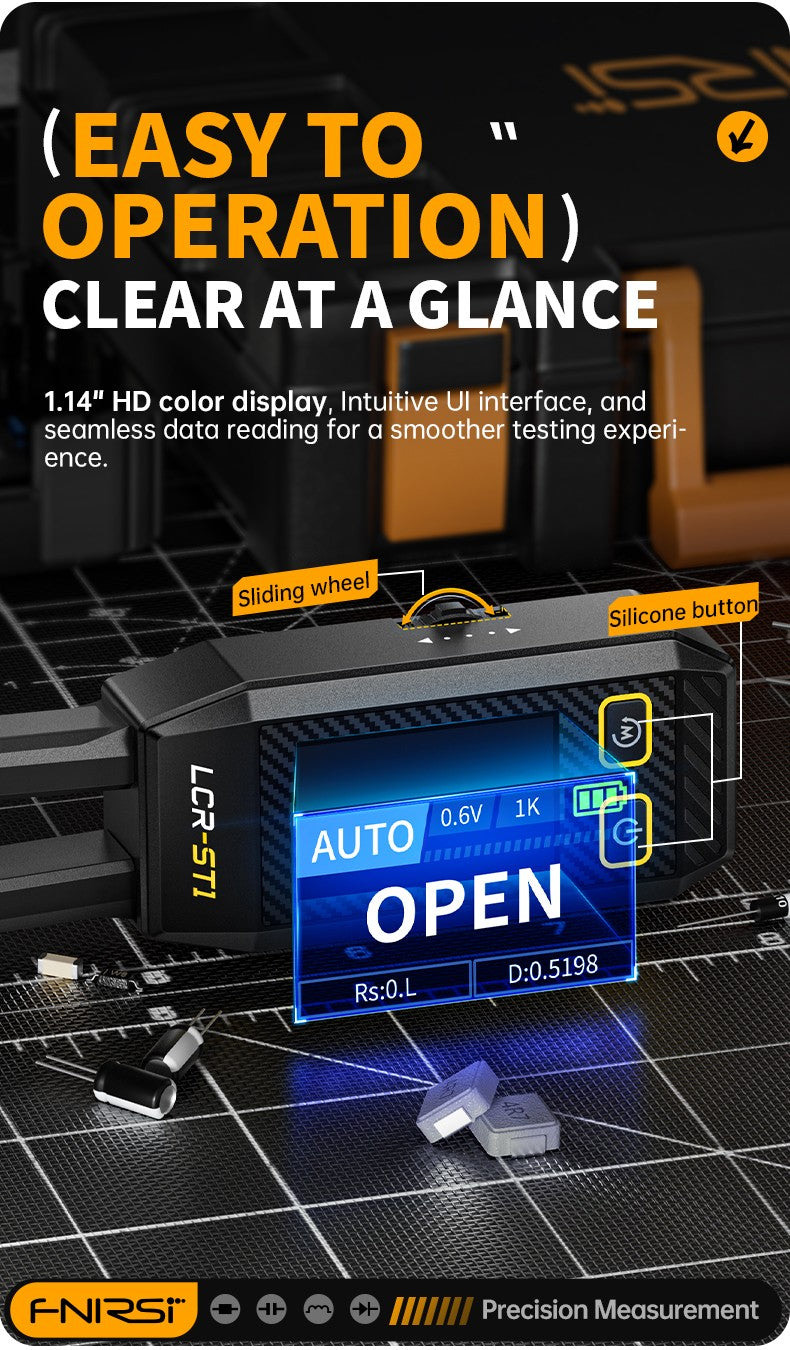

• طراحی دقیق و قابل حمل با نمایشگر رنگی 1.14 اینچ

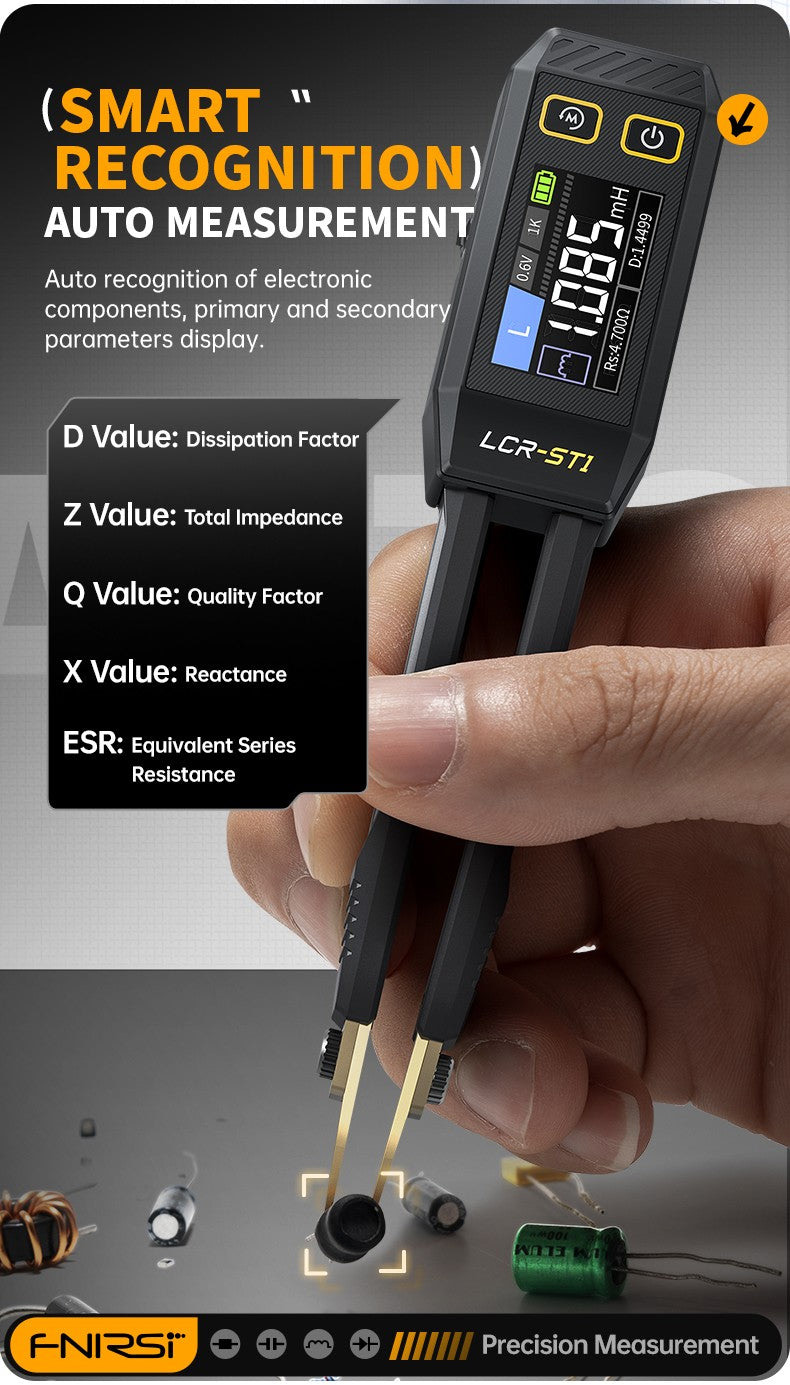

• اندازه‌گیری خودکار با نمایش هم‌زمان پارامترهای اصلی و فرعی (مانند ESR، D، Q، Z، X)

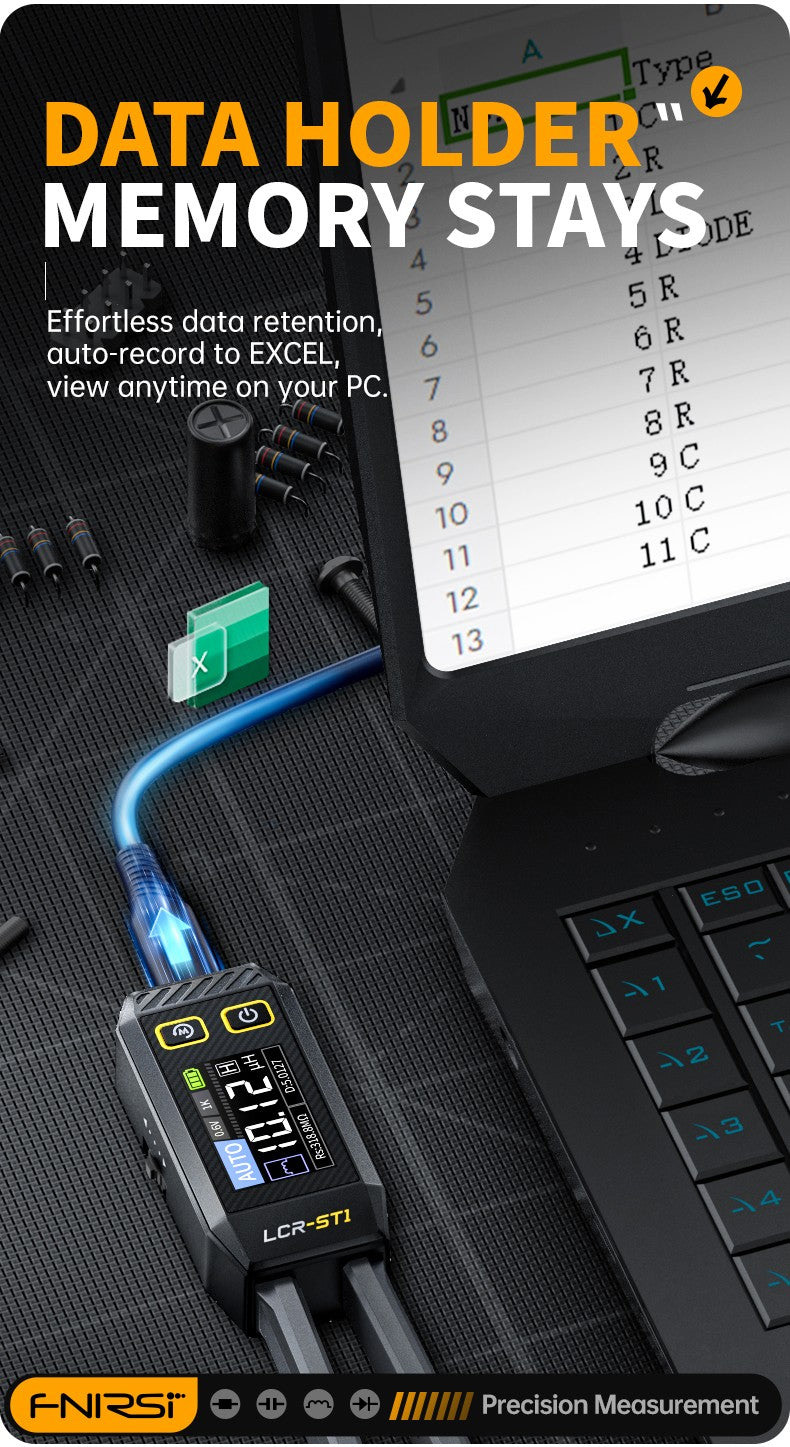

• قابلیت ذخیره خودکار داده و انتقال اطلاعات به کامپیوتر از طریق Excel
• دارای دو نوع سری تست: صاف و خمیده برای انواع قطعات
• شارژ با رابط Type‑C، باتری داخلی لیتیوم 250mAh

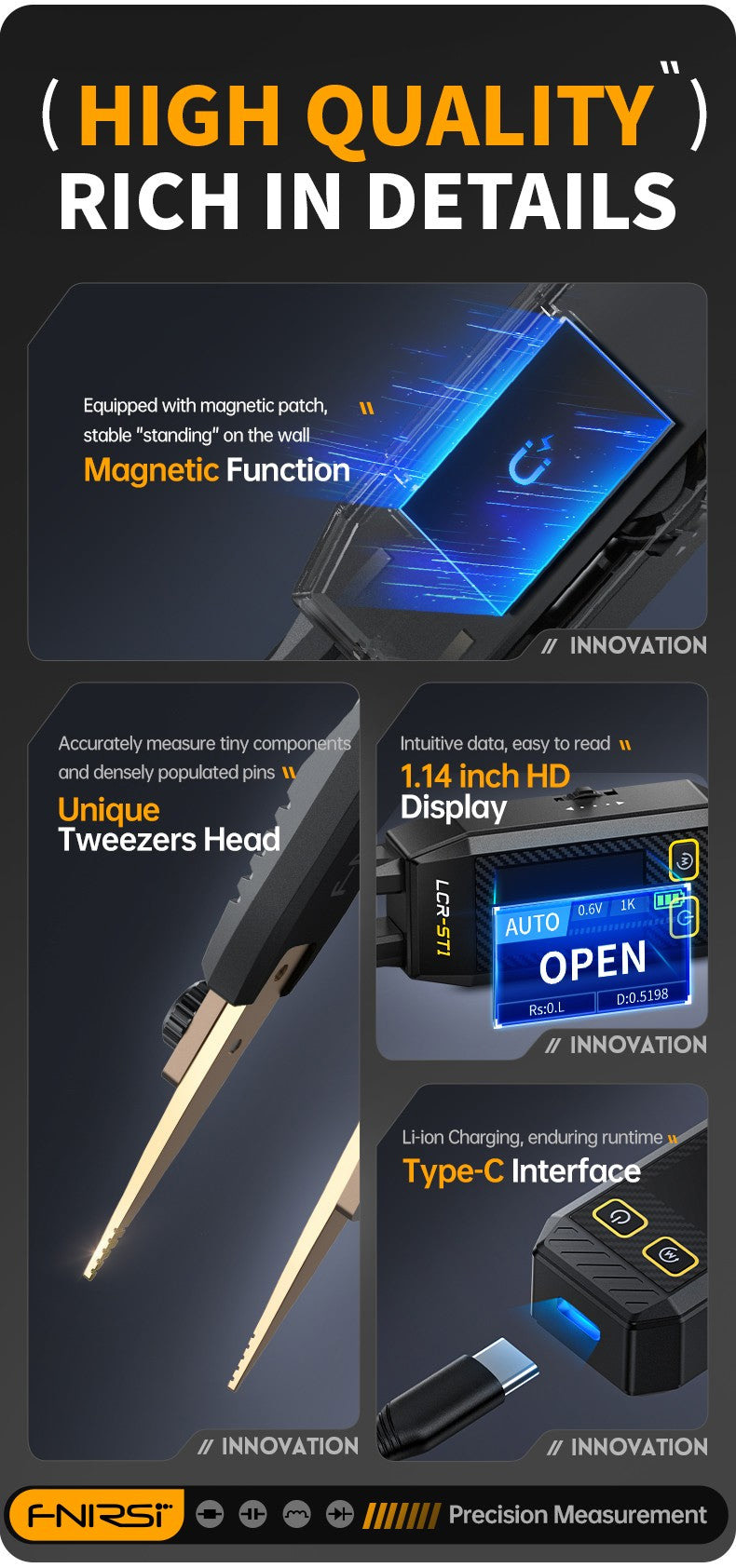

• مجهز به خاصیت مغناطیسی برای جذب آسان روی میزکار یا دستگاه‌ها

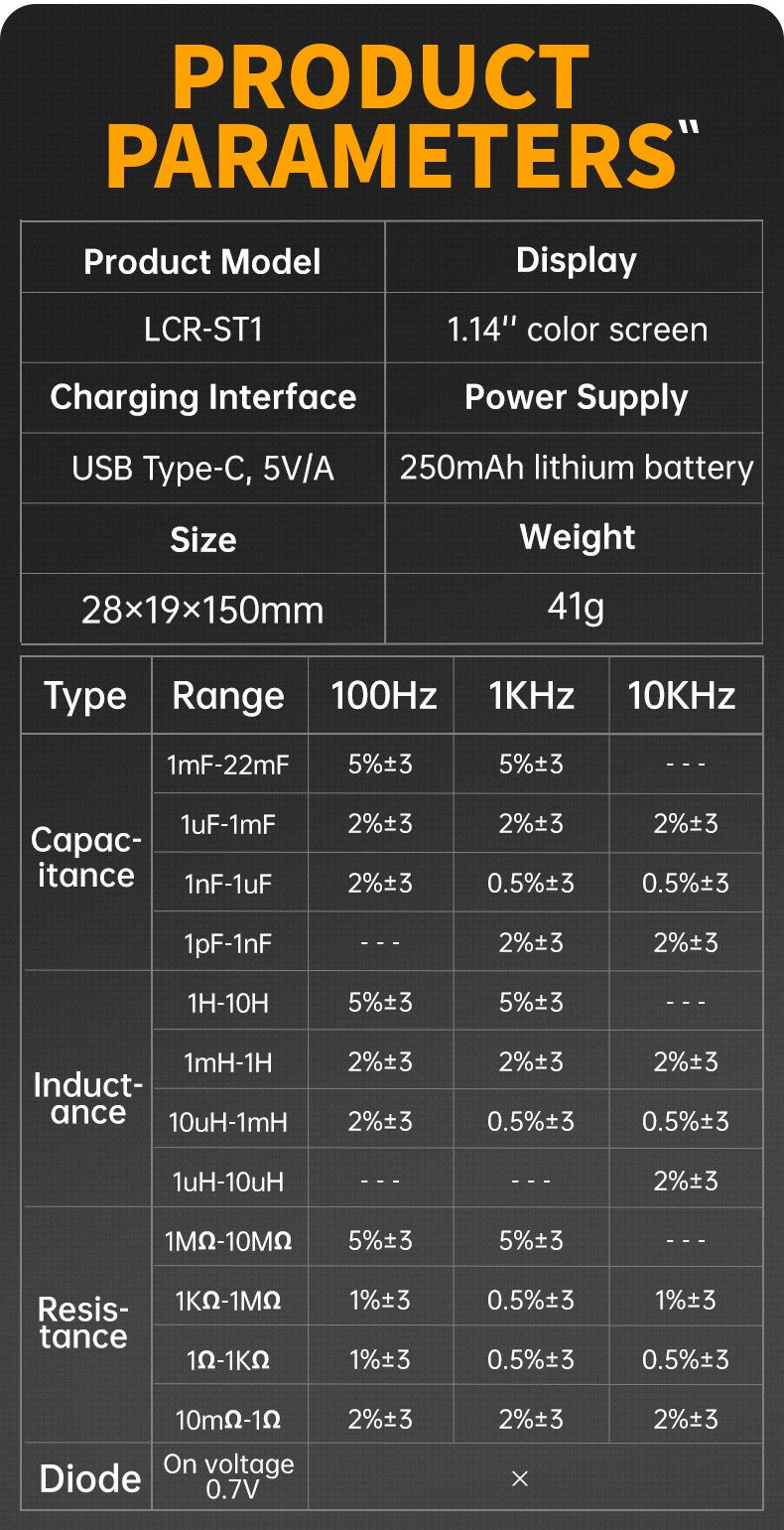

 مشخصات فنی

• مدل: FNIRSI LCR‑ST1
• نوع اندازه‌گیری: خودکار، با تشخیص هوشمند نوع قطعه

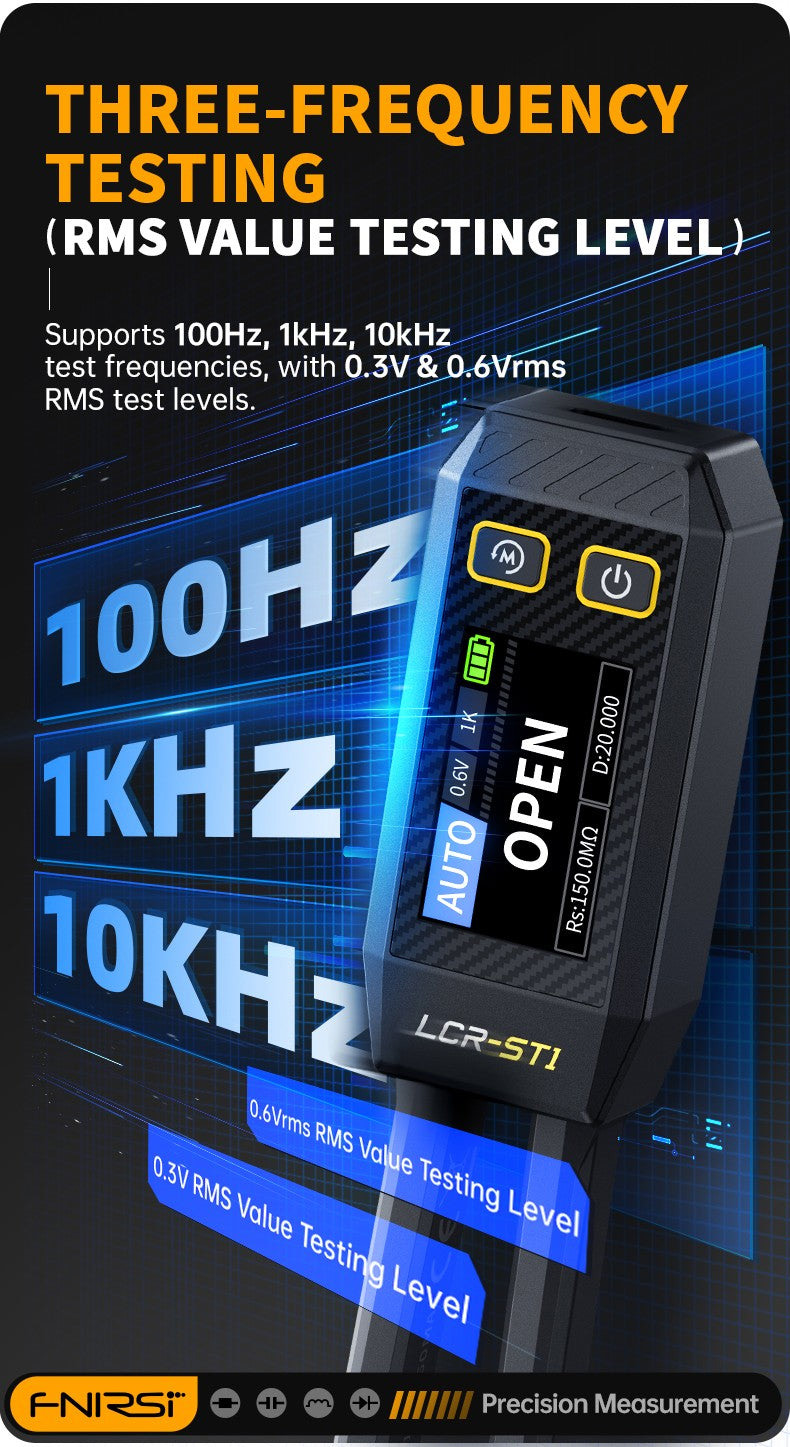

• فرکانس‌های تست: 100Hz، 1kHz، 10kHz
• سطوح تست ولتاژ: 0.3V و 0.6V RMS
• محدوده اندازه‌گیری:
  • مقاومت: 10mΩ تا 10MΩ
  • خازن: 1pF تا 22mF
  • اندوکتانس: 1μH تا 10H
• دیود: تشخیص ولتاژ بایاس حدود 0.7V
• پارامترهای قابل نمایش: ESR، D، Q، Z و X
• نمایشگر: LCD رنگی 1.14 اینچ با وضوح بالا
• رابط شارژ: Type‑C (5V / 1A)
• منبع تغذیه: باتری لیتیوم داخلی 250mAh
• خاموشی خودکار: پشتیبانی می‌شود
• Data Hold: پشتیبانی می‌شود
• ذخیره و مشاهده تاریخچه داده‌ها: اتصال به کامپیوتر و خروجی Excel
• زبان‌ها: انگلیسی / چینی
• ابعاد: 28 × 19 × 150 میلی‌متر
• وزن: حدود 41 گرم

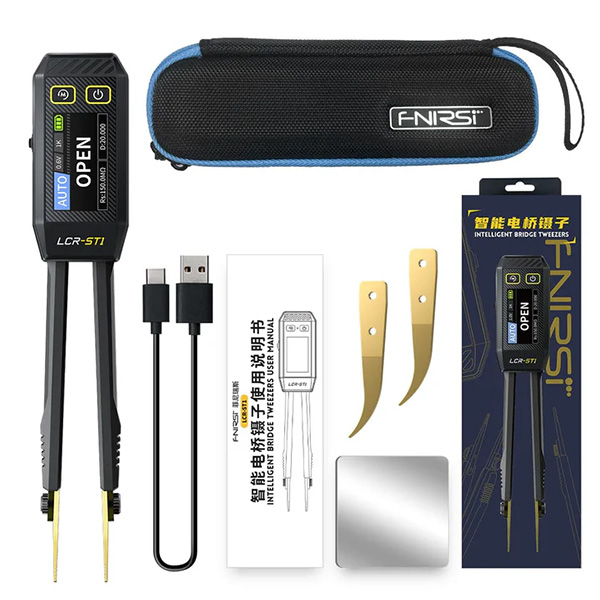

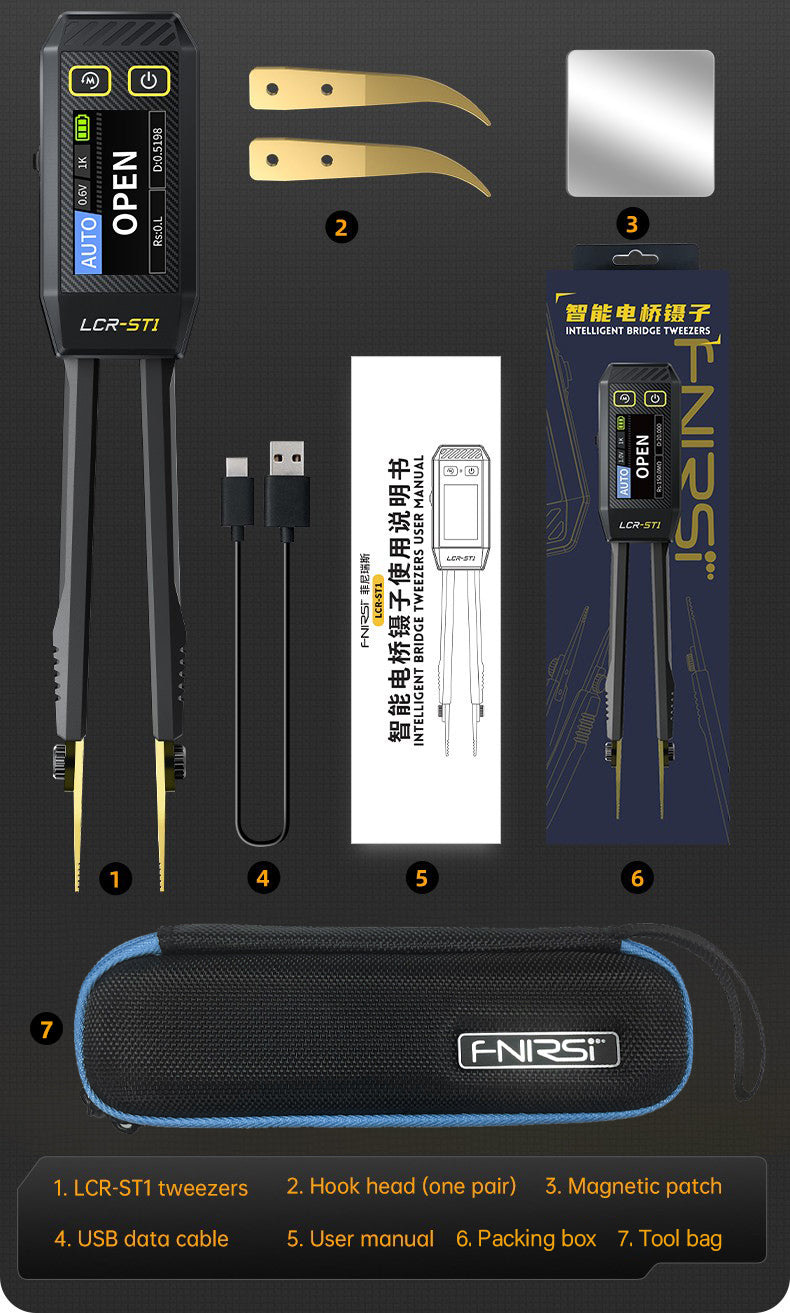

 اقلام بسته‌بندی

• دستگاه تستر LCR‑ST1
• کابل داده Type‑C

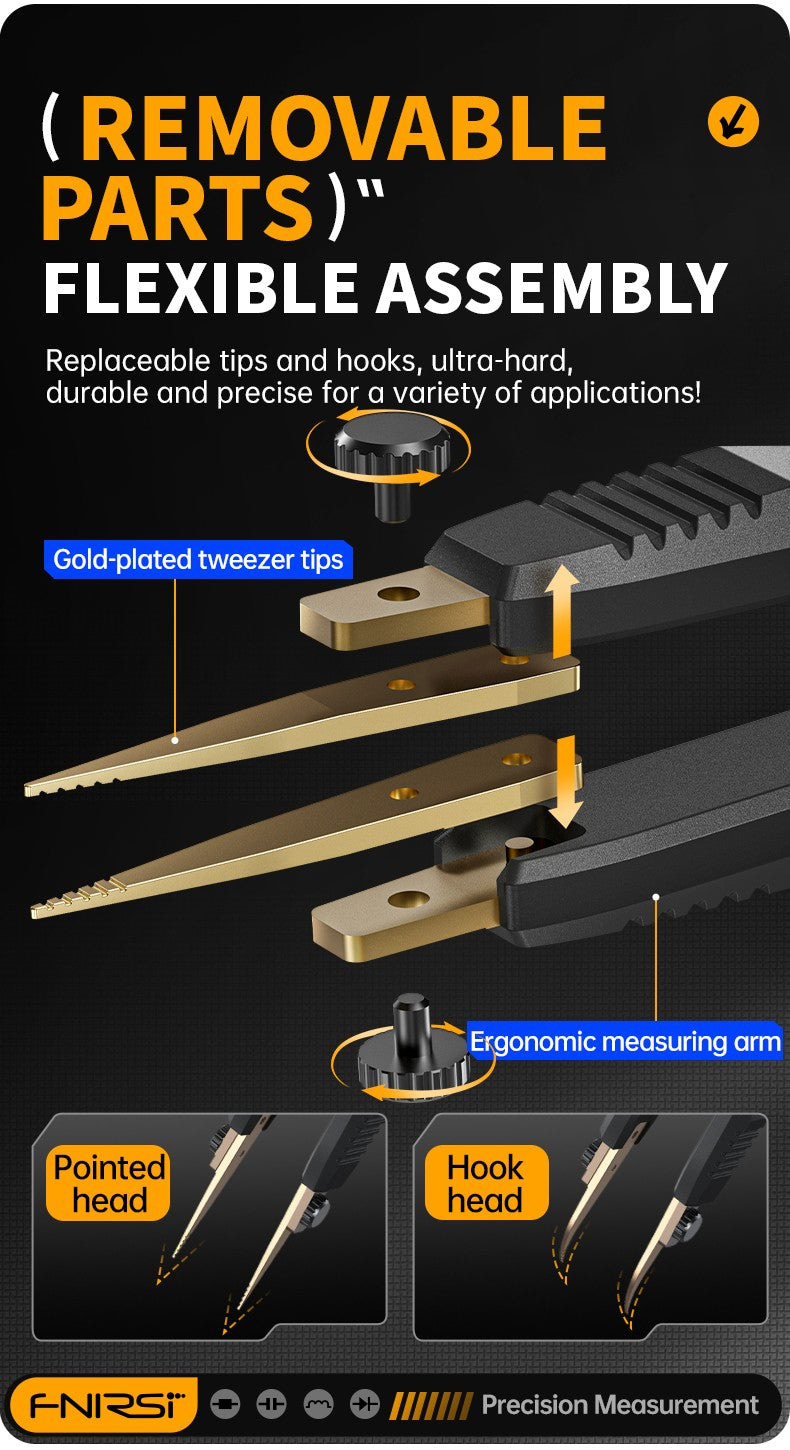

• دو نوع سری انبری (نوک‌تیز و قلابی) قابل تعویض
• کیف نگهداری
• دفترچه راهنما

 نحوه عملکرد و مزایا

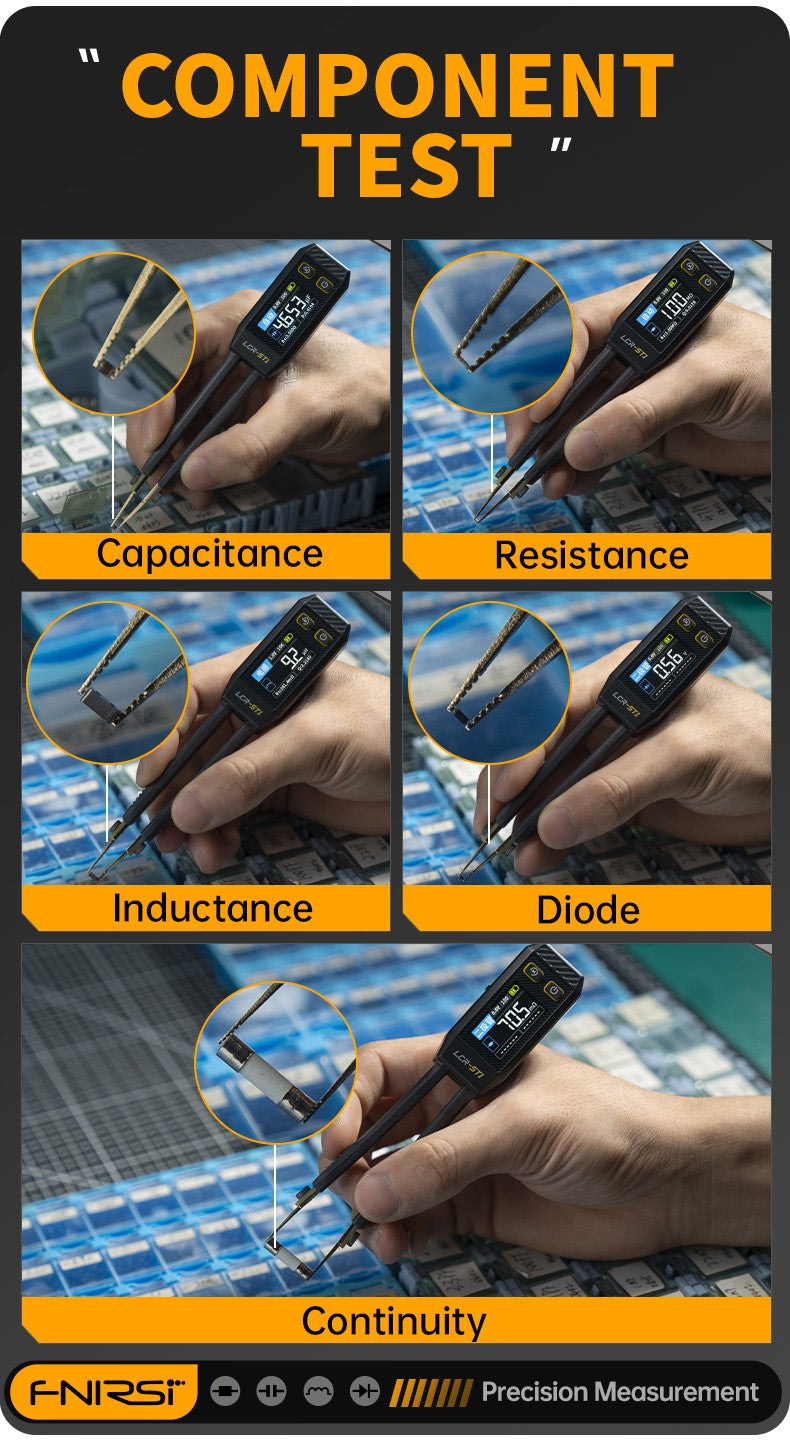

• با اتصال قطعه بین دو انبر تست، دستگاه نوع قطعه را به‌صورت خودکار تشخیص می‌دهد و پارامترهای کلیدی را نمایش می‌دهد.
• امکان انتخاب فرکانس تست و سطح ولتاژ برای جزئیات دقیق‌تر اندازه‌گیری وجود دارد.

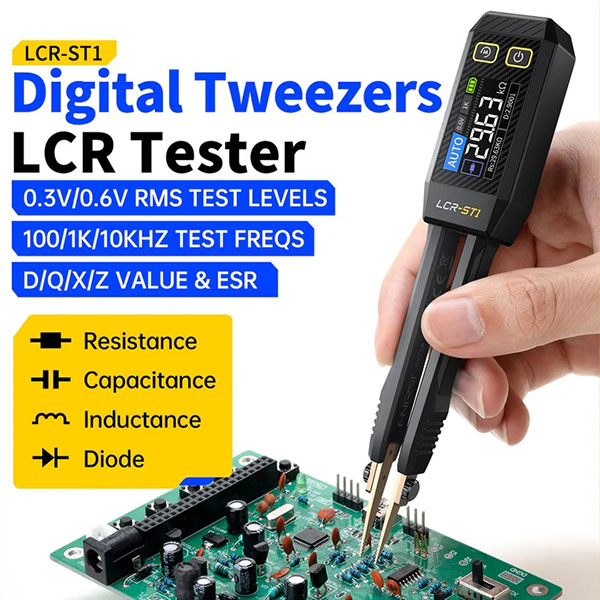

• طراحی انبری باعث می‌شود در فضاهای باریک یا روی بردهای مونتاژشده بتوان به‌راحتی قطعات را اندازه‌گیری کرد.

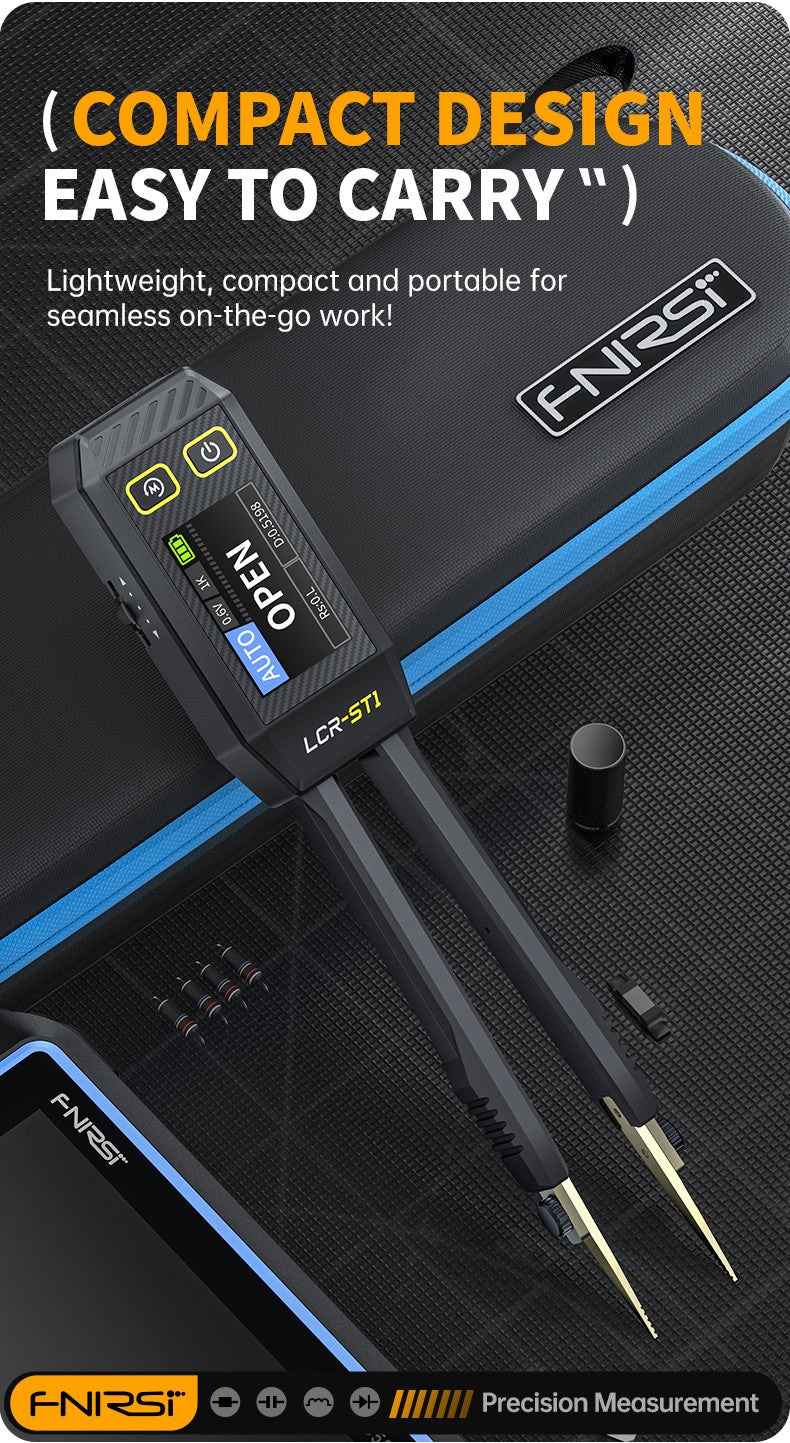

• وزن سبک و باتری داخلی، آن را برای کارهای سیار مهندسی و تعمیرات میدانی بسیار مناسب می‌کند.

 کاربردها

• تست دقیق المان‌های SMD و قطعات کوچک
• بررسی سلامت خازن‌ها و سلف‌ها در مدار
• تشخیص سریع دیودها و المان‌های فعال
• استفاده در پروژه‌های تحقیقاتی، طراحی PCB و کنترل کیفیت
• ابزار همراه برای متخصصان تعمیر تجهیزات الکترونیکی
