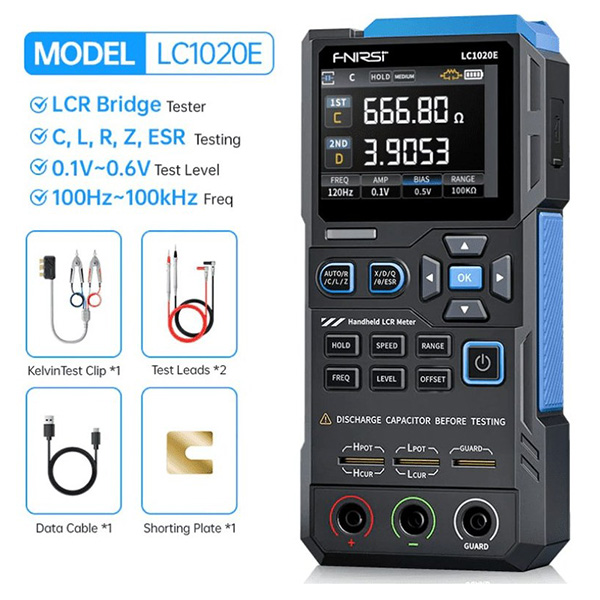

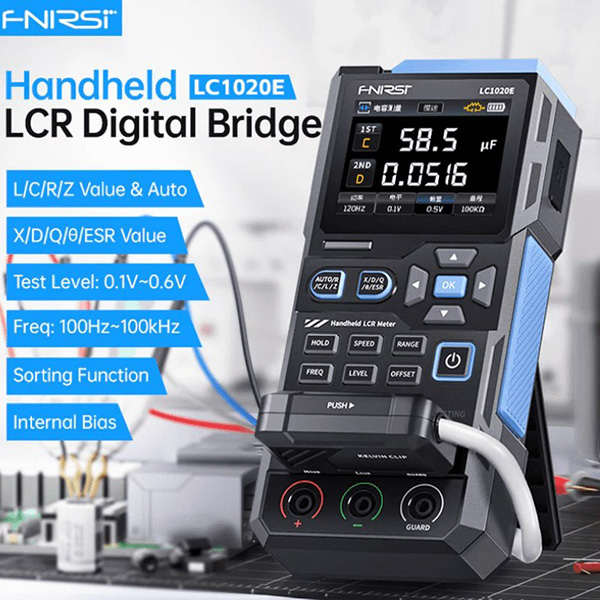

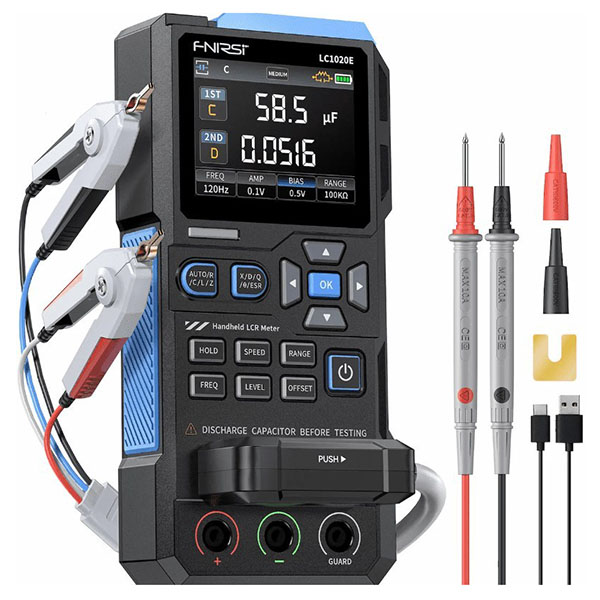

LCR متر FNIRSI مدل LC1020E

تستر LCR / ESR دیجیتال دستی FNIRSI LC1020E با دقت بالا

FNIRSI® LC1020E High Precision Handheld Digital Bridge LCR ESR Tester یک ابزار حرفه‌ای، هوشمند و قابل‌حمل برای اندازه‌گیری دقیق قطعات الکترونیکی است. این دستگاه برای مهندسین الکترونیک، تعمیرکاران حرفه‌ای، واحدهای کنترل کیفیت و خطوط تولید طراحی شده و دقت، سرعت و پایداری بالایی را در اندازه‌گیری انواع قطعات ارائه می‌دهد.

این تستر با رزولوشن ۴٫۵ رقمی و دقت پایه تا ±0.05٪، امکان اندازه‌گیری بسیار دقیق مقاومت، خازن، سلف و امپدانس را فراهم کرده و برای کاربردهای آزمایشگاهی و صنعتی کاملاً مناسب است.

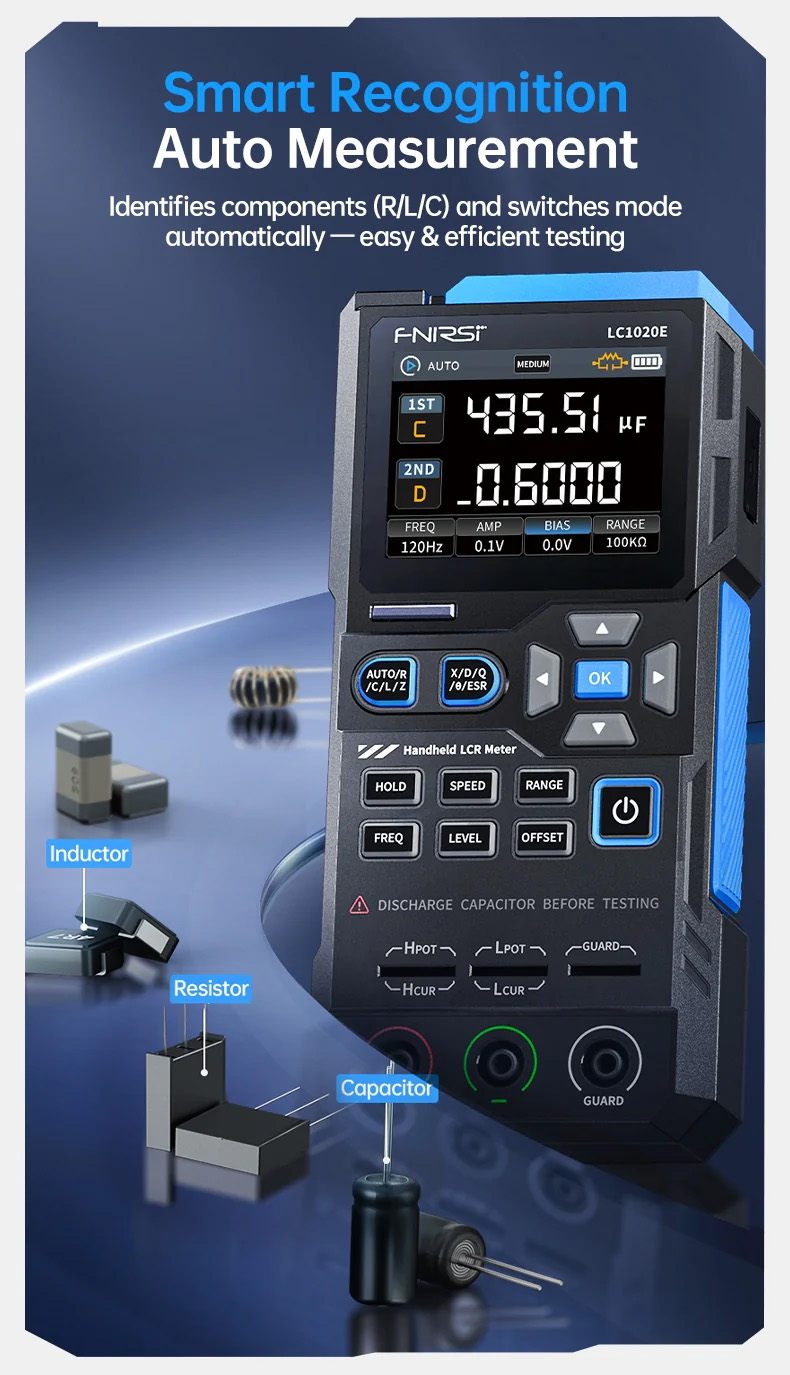

قابلیت شناسایی خودکار قطعه (Auto R/L/C)

LC1020E به‌صورت هوشمند نوع قطعه متصل‌شده (مقاومت، خازن یا سلف) را تشخیص داده و به‌طور خودکار حالت اندازه‌گیری مناسب را انتخاب می‌کند. این ویژگی باعث افزایش سرعت تست و کاهش خطای انسانی می‌شود.

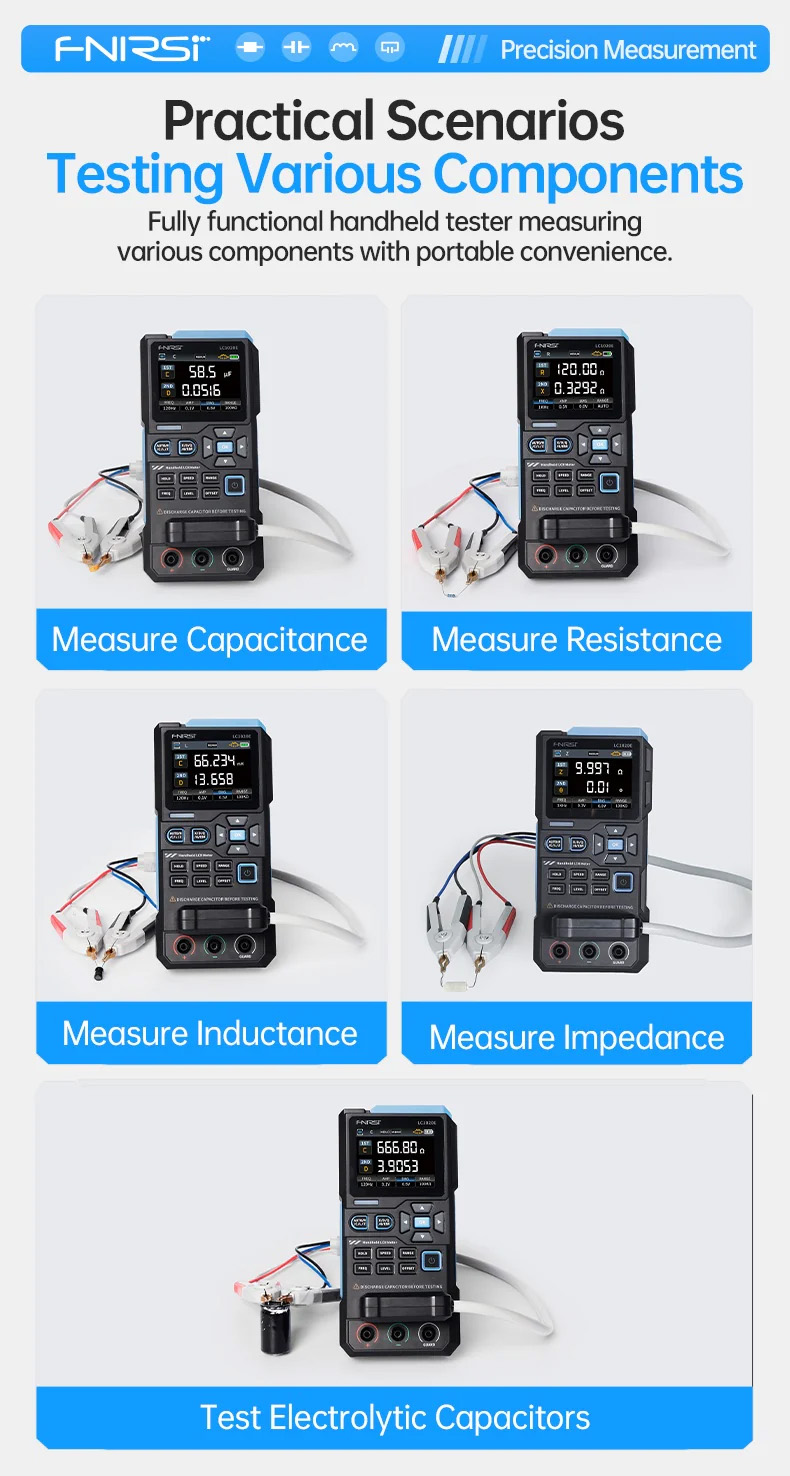

پارامترهای قابل اندازه‌گیری

پارامترهای اصلی:

R (مقاومت)
C (ظرفیت خازنی)
L (اندوکتانس)
Z (امپدانس)

پارامترهای ثانویه:

X (راکتانس)
D (ضریب تلفات)
Q (ضریب کیفیت)
θ (زاویه فاز)
ESR (مقاومت معادل سری)

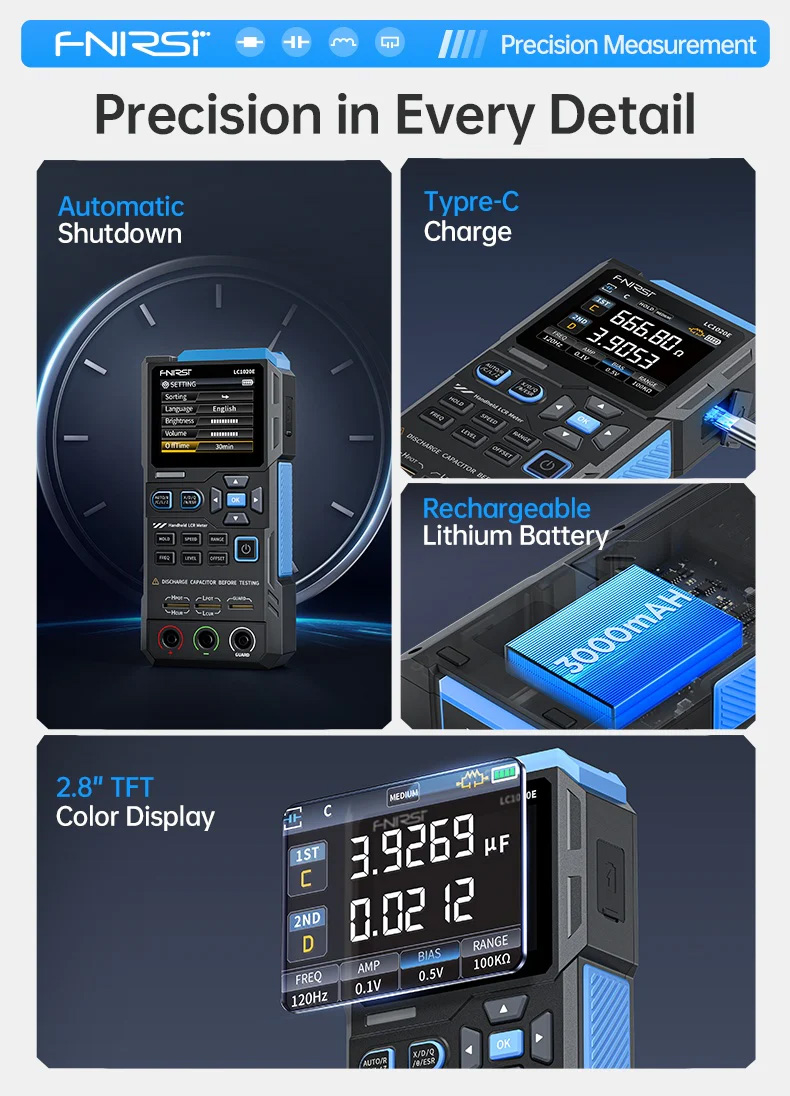

دستگاه امکان نمایش هم‌زمان دو پارامتر را روی صفحه‌نمایش رنگی فراهم می‌کند.

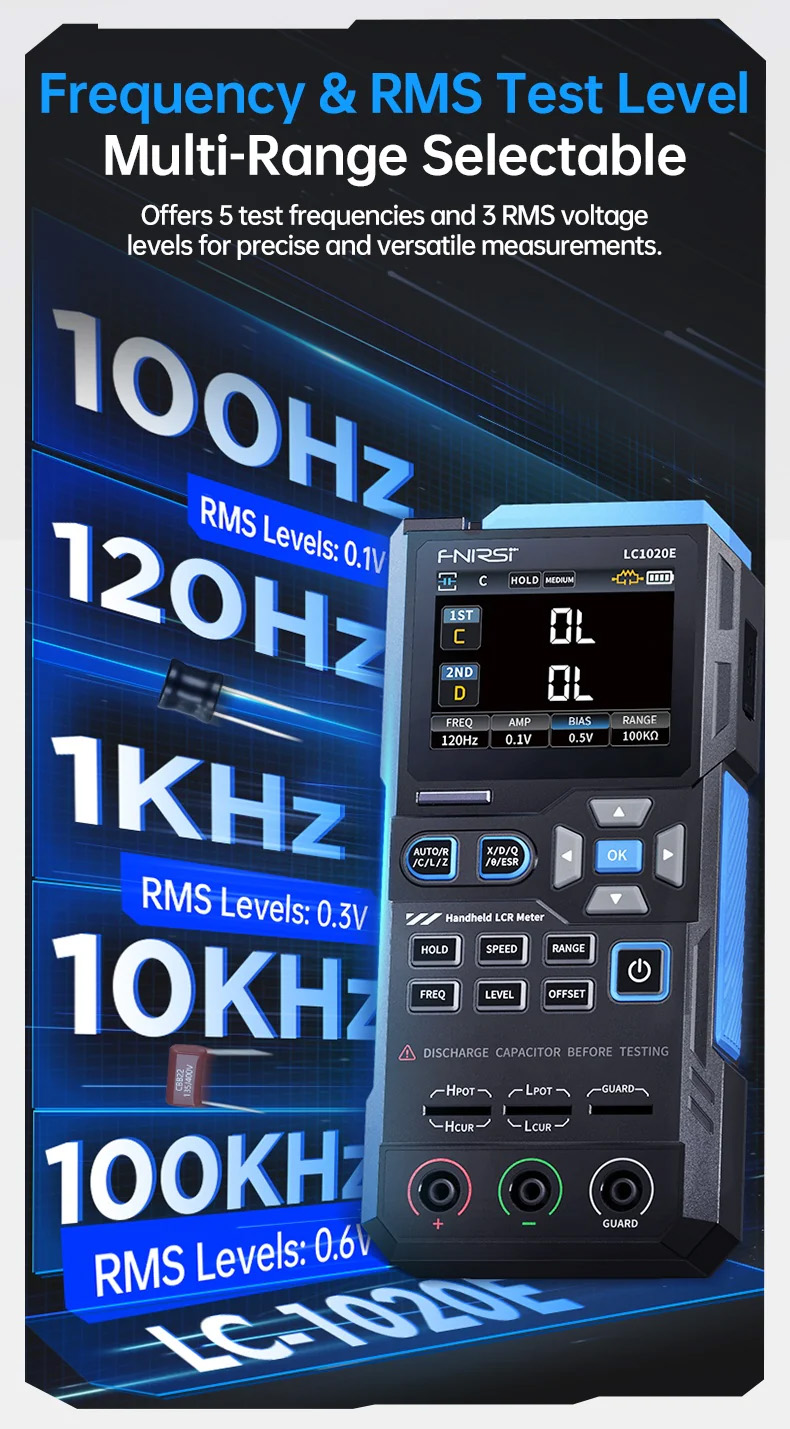

فرکانس و ولتاژ تست

پشتیبانی از ۵ فرکانس تست استاندارد:

100Hz
120Hz
1kHz
10kHz
100kHz

و ۳ سطح ولتاژ RMS:

0.1V
0.3V
0.6V

این ترکیب امکان تحلیل دقیق قطعات در شرایط مختلف کاری را فراهم می‌کند.

رنج‌های اندازه‌گیری (Measurement Ranges)

محدوده اندازه‌گیری خازن (Capacitance

از 1pF تا 100mF

محدوده اندازه‌گیری سلف (Inductance)

از 1µH تا 100H

محدوده اندازه‌گیری مقاومت (Resistance)

از 10mΩ تا 10MΩ

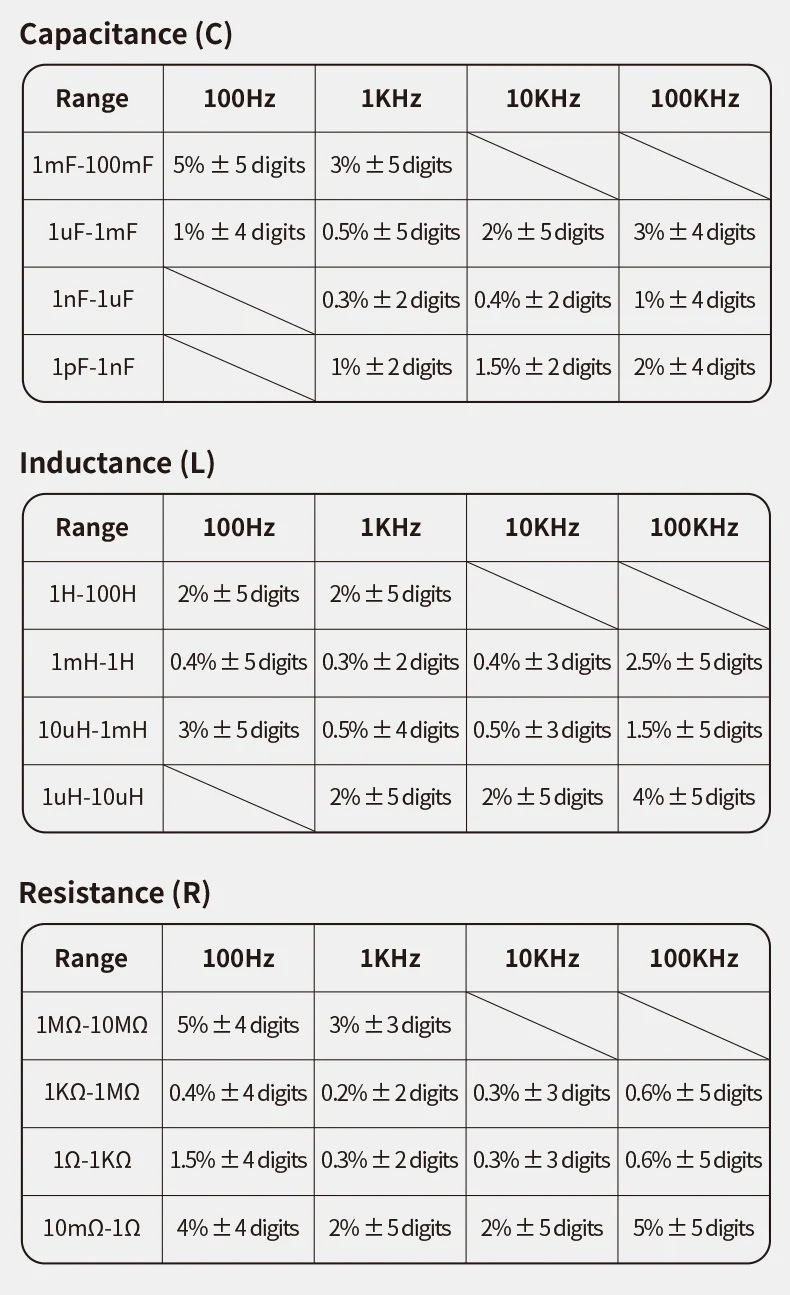

دقت اندازه‌گیری خازن (Capacitance Accuracy)

رنج 1mF تا 100mF

100Hz: دقت 5% ± 5 رقم
1kHz: دقت 3% ± 5 رقم

رنج 1µF تا 1mF

100Hz: دقت 1% ± 4 رقم
1kHz: دقت 0.5% ± 5 رقم
10kHz: دقت 2% ± 5 رقم
100kHz: دقت 3% ± 4 رقم

رنج 1nF تا 1µF

1kHz: دقت 0.3% ± 2 رقم
10kHz: دقت 0.4% ± 2 رقم
100kHz: دقت 1% ± 4 رقم

رنج 1pF تا 1nF

1kHz: دقت 2% ± 2 رقم
10kHz: دقت 1.5% ± 2 رقم
100kHz: دقت 2% ± 4 رقم

دقت اندازه‌گیری سلف (Inductance Accuracy)

رنج 1H تا 100H

100Hz / 1kHz: دقت 2% ± 5 رقم

رنج 1mH تا 1H

100Hz: دقت 0.4% ± 5 رقم
1kHz: دقت 0.3% ± 2 رقم
10kHz: دقت 0.4% ± 3 رقم
100kHz: دقت 2.5% ± 5 رقم

رنج 10µH تا 1mH

100Hz: دقت 3% ± 5 رقم
1kHz: دقت 0.5% ± 4 رقم
10kHz: دقت 0.5% ± 3 رقم
100kHz: دقت 1.5% ± 5 رقم

رنج 1µH تا 10µH

1kHz: دقت 2% ± 5 رقم
10kHz: دقت 2% ± 5 رقم
100kHz: دقت 4% ± 5 رقم

دقت اندازه‌گیری مقاومت (Resistance Accuracy)

رنج 1MΩ تا 10MΩ

100Hz: دقت 5% ± 4 رقم
1kHz: دقت 3% ± 3 رقم

رنج 1kΩ تا 1MΩ

100Hz: دقت 0.4% ± 4 رقم
1kHz: دقت 0.2% ± 2 رقم
10kHz: دقت 0.3% ± 3 رقم
100kHz: دقت 0.6% ± 5 رقم

رنج 1Ω تا 1kΩ

100Hz: دقت 1.5% ± 4 رقم
1kHz: دقت 0.3% ± 2 رقم
10kHz: دقت 0.3% ± 3 رقم
100kHz: دقت 0.6% ± 5 رقم

رنج 10mΩ تا 1Ω

100Hz: دقت 4% ± 4 رقم
1kHz: دقت 2% ± 5 رقم
10kHz: دقت 2% ± 5 رقم
100kHz: دقت 5% ± 5 رقم

پورت تست و دقت بالا

این دستگاه دارای دو نوع ترمینال تست (۳ سیمه و ۵ سیمه) است و از اندازه‌گیری چهار سیمه Kelvin پشتیبانی می‌کند که خطای ناشی از مقاومت سیم‌ها را حذف کرده و دقت اندازه‌گیری را به‌خصوص در مقادیر پایین افزایش می‌دهد.
