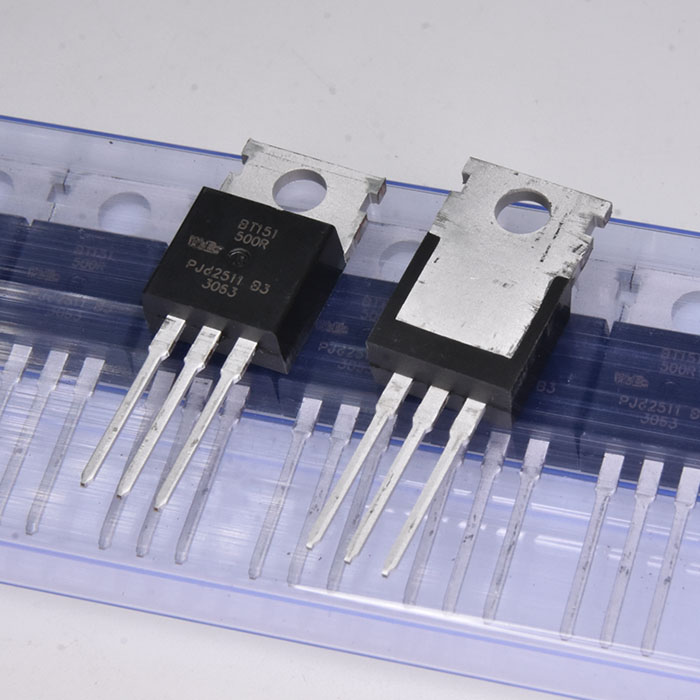

تریستور BT151-500R
SCR قدرت 12 آمپر 500 ولت – پکیج TO-220AB – مناسب کنترل موتور و مدارهای حفاظتی
تریستور BT151-500R یک Silicon Controlled Rectifier (SCR) از نوع Planar Passivated است که در پکیج SOT78 / TO-220AB تولید شده و برای کاربردهایی طراحی شده که به تحمل ولتاژ دوطرفه مناسب، جریان ضربهای بالا و پایداری حرارتی خوب نیاز دارند. این قطعه برای استفاده در مدارهای قدرت، کنترل بار، حفاظت ورودی و مدارات تنظیم ولتاژ گزینهای قابلاعتماد محسوب میشود.
ویژگیهای کلیدی
- ولتاژ کاری مناسب: تحمل ولتاژ تکراری تا 500 ولت
- جریان RMS بالا: قابلیت عبور 12 آمپر
- تحمل جریان ضربهای مناسب: تا 120 آمپر در پالس 10 میلیثانیه
- پایداری حرارتی خوب: مناسب برای کاربردهای دارای سیکل حرارتی مداوم
- ساختار Planar Passivated: افزایش اطمینان، دوام و استحکام ولتاژی
- پکیج TO-220AB: نصب آسان روی هیتسینک و مناسب برای طراحیهای صنعتی
مشخصات فنی در یک نگاه
- نوع قطعه: تریستور SCR
- مدل: BT151-500R
- سازنده: WeEn Semiconductors
- پکیج: TO-220AB (SOT78)
- حداکثر ولتاژ خاموشی تکراری (VDRM): 500 ولت
- حداکثر ولتاژ معکوس تکراری (VRRM): 500 ولت
- جریان متوسط در حالت روشن (IT(AV)): 7.5 آمپر
- جریان مؤثر در حالت روشن (IT(RMS)): 12 آمپر
- جریان ضربهای غیرتکراری (ITSM):
- 120 آمپر در 10 میلیثانیه
- 132 آمپر در 8.3 میلیثانیه
- دمای اتصال (Tj): حداکثر 125 درجه سانتیگراد
مشخصات گیت و سوئیچینگ
- جریان تحریک گیت (IGT): تیپیک 2 میلیآمپر، حداکثر 15 میلیآمپر
- نرخ افزایش ولتاژ در حالت خاموش (dV/dt):
- حداقل 200 ولت بر میکروثانیه
- تیپیک 1000 ولت بر میکروثانیه
- حداکثر نرخ افزایش جریان روشنشدن (dI/dt): 50 آمپر بر میکروثانیه
- حداکثر جریان پیک گیت (IGM): 2 آمپر
- حداکثر توان پیک گیت (PGM): 5 وات
- حداکثر توان متوسط گیت (PG(AV)): 0.5 وات
- حداکثر ولتاژ معکوس گیت (VRGM): 5 ولت
سایر مقادیر مهم
- I²t فیوزینگ: 72 A²s
- دمای نگهداری (Tstg): از 40- تا 150+ درجه سانتیگراد
پایهها و آرایش پین
- پایه 1: K → کاتد
- پایه 2: A → آند
- پایه 3: G → گیت
- بدنه فلزی (Mounting Base): متصل به آند
نکته مهم: هنگام نصب روی هیتسینک، چون تب فلزی به آند متصل است، در صورت نیاز به ایزولاسیون الکتریکی باید از واشر میکا / سیلیکون عایق استفاده شود.
کاربردهای BT151-500R
این تریستور در انواع مدارهای قدرت و کنترل کاربرد دارد، از جمله:
- مدارهای جرقهزن
- کنترل دور و توان موتور
- مدارهای حفاظتی
- تنظیم و کنترل ولتاژ
- کنترل بارهای AC
- مدارهای راهانداز و سوئیچینگ قدرت
