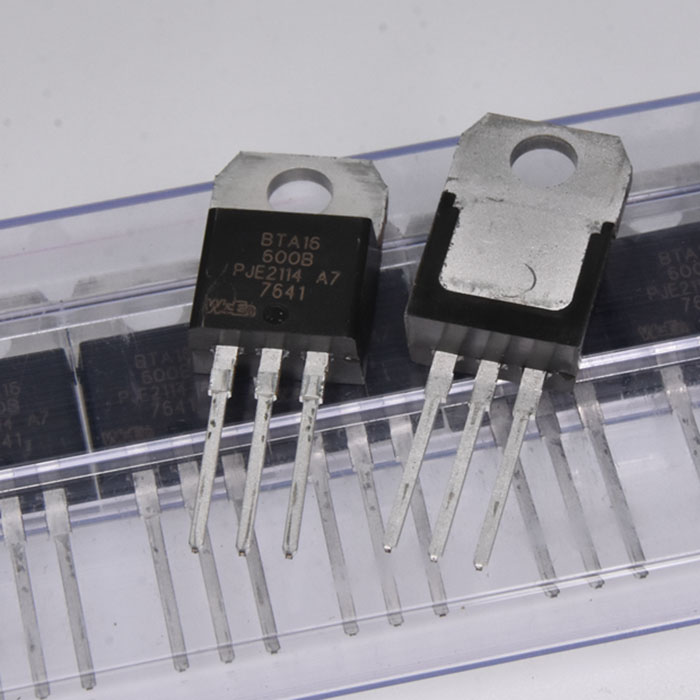

ترایاک BTA16-600B
تریاک 16 آمپر 600 ولت چهارربعی (4Q Triac) – مناسب کنترل فاز و سوئیچینگ AC
قطعه BTA16-600B یک ترایاک چهارربعی (4 Quadrant Triac) از نوع Planar Passivated است که برای سوئیچینگ دوطرفه AC و مدارهای کنترل فاز طراحی شده است. این قطعه در پکیج TO220 با بدنه ایزوله داخلی عرضه میشود و به دلیل تحمل ولتاژ بالا، مصونیت مناسب در برابر نویز گیت، و تحمل دمای اتصال تا 150 درجه سانتیگراد، انتخابی مناسب برای کاربردهای عمومی و صنعتی در کنترل بارهای AC به شمار میرود.
ویژگیهای کلیدی
- ولتاژ کاری بالا: تا 600 ولت
- جریان RMS مناسب: 16 آمپر
- ترایاک چهارربعی واقعی: قابلیت تحریک در هر چهار کوادرانت
- پکیج ایزوله داخلی: مناسب نصب آسانتر روی هیتسینک
- ایزولاسیون بدنه تا 2500Vrms: افزایش ایمنی در طراحی
- مصونیت بالاتر در برابر نویز: به دلیل گیت کمحساستر
- تحمل دمای اتصال بالا: تا 150°C
- ساختار Planar Passivated: برای استحکام ولتاژی و قابلیت اطمینان بیشتر
مشخصات فنی در یک نگاه
- نوع قطعه: 4Q Triac
- مدل: BTA16-600B
- سازنده: WeEn Semiconductors
- پکیج: IITO220 با بدنه عایق داخلی
- حداکثر ولتاژ خاموشی تکراری (VDRM): 600 ولت
- جریان RMS در حالت روشن (IT(RMS)): 16 آمپر
- جریان ضربهای غیرتکراری (ITSM):
- 160 آمپر در 20 میلیثانیه
- 176 آمپر در 16.7 میلیثانیه
- حداکثر دمای پیوند (Tj): 150 درجه سانتیگراد
- دمای نگهداری (Tstg): از 40- تا 150+ درجه سانتیگراد
مشخصات الکتریکی مهم
جریان تحریک گیت (IGT)
در دمای 25 درجه سانتیگراد و شرایط تست استاندارد:
- Quadrant T2+ G+ : بین 10 تا 50 میلیآمپر
- Quadrant T2+ G- : بین 10 تا 50 میلیآمپر
- Quadrant T2- G- : بین 10 تا 50 میلیآمپر
- Quadrant T2- G+ : بین 10 تا 70 میلیآمپر
سایر پارامترهای مهم
- جریان نگهدارنده (IH): حداکثر 60 میلیآمپر
- ولتاژ حالت روشن (VT):
- تیپیک 1.22 ولت
- حداکثر 1.5 ولت در جریان 20 آمپر
- حداقل نرخ افزایش ولتاژ در حالت خاموش (dV/dt):
- 500 V/µs در دمای 125°C
- 400 V/µs در دمای 150°C
- نرخ تغییر جریان کموتاسیون (dIcom/dt): حداقل 2 A/ms
- در شرایط Snubberless
حدود مجاز کاری
- I²t فیوزینگ: 128 A²s
- حداکثر نرخ افزایش جریان روشنشدن (dIT/dt): 50 A/µs
- حداکثر جریان پیک گیت (IGM): 2 آمپر
- حداکثر توان پیک گیت (PGM): 5 وات
- حداکثر توان متوسط گیت (PG(AV)): 0.5 وات
پایهها و آرایش پین
- پایه 1: T1 → ترمینال اصلی 1
- پایه 2: T2 → ترمینال اصلی 2
- پایه 3: G → گیت
- پایه نصب (mb): بدون اتصال الکتریکی و ایزوله
مزیت مهم پکیج
بدنه این قطعه ایزوله داخلی دارد، بنابراین در بسیاری از کاربردها میتوان آن را بدون نیاز به عایق جداگانه روی هیتسینک نصب کرد. این موضوع مونتاژ را سادهتر و ایمنتر میکند.
کاربردها
ترایاک BTA16-600B برای کنترل و سوئیچینگ انواع بار AC مناسب است، از جمله:
- مدارهای کنترل راهاندازی کمپرسور
- کنترل موتورهای AC عمومی
- مدارهای کنترل فاز
- سوئیچینگ عمومی AC
- کنترل توان هیتر و المنت
- دیمرهای روشنایی
- بردهای لوازم خانگی و صنعتی
- کاربردهای با دمای کاری بالا
