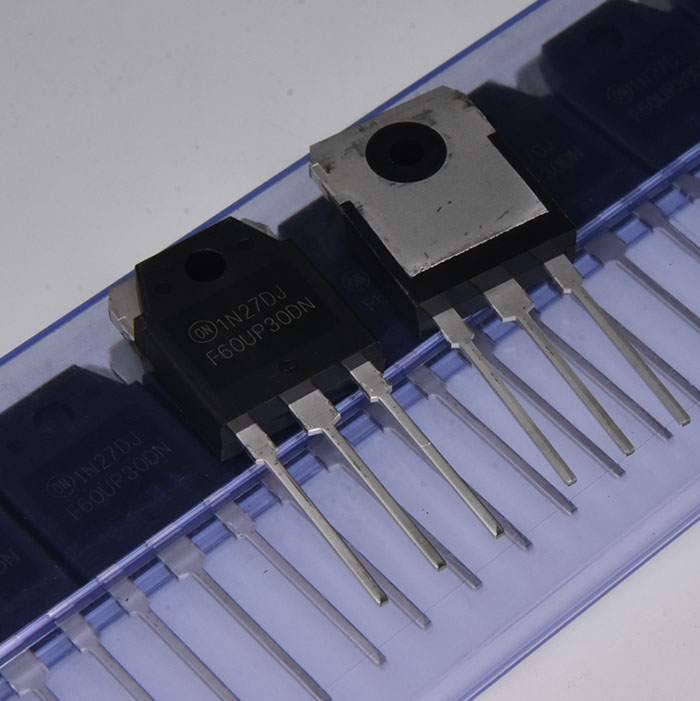

دیود دوبل فوق سریع FFA60UP30DN

60 آمپر – 300 ولت – Ultrafast Dual Diode – پکیج TO‑3P

دیود FFA60UP30DN یک دیود دوبل فوق سریع (Ultrafast Recovery) با ساختار دو آند مشترک و کاتد مرکزی در پکیج TO‑3P است. این قطعه برای استفاده به عنوان Freewheeling Diode و دیود هرزگرد در مدارهای سوئیچینگ توان، منابع تغذیه و کاربردهای صنعتی طراحی شده است.

این مدل با زمان بازیابی بسیار سریع، افت ولتاژ پایین و تحمل انرژی آوالانچ، گزینه‌ای مناسب برای مدارهای فرکانس بالا و کاربردهای سنگین صنعتی مانند جوشکاری و UPS محسوب می‌شود.

ویژگی‌های کلیدی

• دیود دوبل فوق سریع با جریان کلی 60 آمپر (30 آمپر برای هر دیود)
• ولتاژ معکوس تکراری 300 ولت
• زمان بازیابی معکوس بسیار سریع55 نانوثانیه در جریان 30 آمپر
• افت ولتاژ مستقیم پایین1.5 ولت در 30 آمپر و 25 درجه سانتی‌گراد
• دارای قابلیت تحمل انرژی آوالانچ
• مناسب برای کاربردهای سوئیچینگ فرکانس بالا
• استاندارد RoHS Compliant

مشخصات الکتریکی (برای هر دیود)

• حداکثر ولتاژ معکوس تکراری (VRRM): 300 ولت

• حداکثر ولتاژ DC بلاکینگ: 300 ولت

• جریان متوسط مستقیم (IF(AV)) در دمای کیس 135°C: 30 آمپر

• جریان ضربه‌ای غیرتکراری (IFSM): 300 آمپر (نیم‌سیکل 60Hz)

• افت ولتاژ مستقیم (VF):

  • 1.5 ولت در 30 آمپر و 25°C
  • 1.3 ولت در 150°C

• جریان نشتی معکوس (IR) در 300 ولت:

  • 100 میکروآمپر در 25°C
  • 500 میکروآمپر در 150°C

• زمان بازیابی معکوس (trr):

  • 45 نانوثانیه در جریان 1 آمپر
  • 55 نانوثانیه در جریان 30 آمپر

• بار بازیابی معکوس (Qrr): حدود 50 نانوکولن

• انرژی آوالانچ (WAVL): 20 میلی‌ژول

مشخصات حرارتی

• مقاومت حرارتی پیوند تا کیس (RθJC): 0.53 درجه سانتی‌گراد بر وات
• دمای کاری پیوند: از 65- تا 175+ درجه سانتی‌گراد
• دمای نگهداری: از 65- تا 175+ درجه سانتی‌گراد

ساختار پایه‌ها (TO‑3P)

• پایه 1: آند
• پایه 2: کاتد مشترک
• پایه 3: آند
