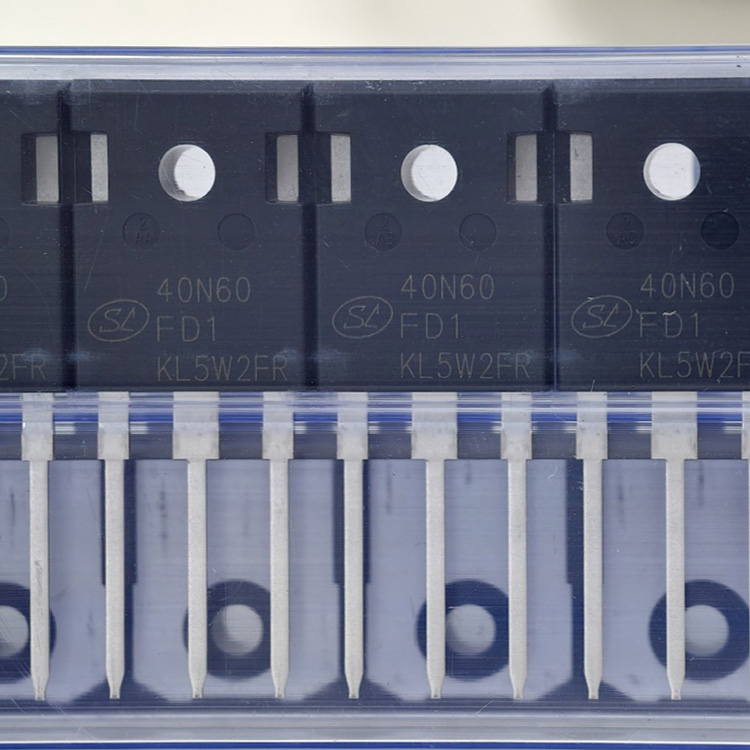

IGBT سیلان SGT40N60FD1P7 | 40A 600V

SGT40N60FD1 یک ترانزیستور قدرت IGBT از شرکت Silan Microelectronics است که با فناوری Punch Through طراحی شده و برای مدارهای توان متوسط تا بالا، گزینه‌ای پایدار و اقتصادی محسوب می‌شود.

این قطعه برای کاربردهایی که نیاز به سوئیچینگ سریع، تلفات کم و قابلیت اطمینان بالا دارند، بسیار مناسب است.

 ویژگی‌های اصلی

• ولتاژ کلکتور به امیتر: 600 ولت
• جریان نامی کلکتور:
  • 80 آمپر در دمای 25°C
  • 40 آمپر در دمای 100°C
• ولتاژ اشباع پایین VCE(sat) حدود 1.8 ولت در 40 آمپر
• تلفات هدایتی کم
• سرعت سوئیچینگ بالا
• امپدانس ورودی بالا
• دارای دیود فست ریکاوری داخلی (Fast Recovery Diode)
• مناسب کاربردهای صنعتی و منابع تغذیه

 مشخصات فنی مهم

• نوع قطعه: IGBT
• فناوری ساخت: Punch Through
• ولتاژ گیت-امیتر مجاز: ±20 ولت
• توان تلفاتی حداکثر: 290 وات
• دمای کاری پیوند: –55 تا +150 درجه سانتی‌گراد
• ولتاژ آستانه گیت: حدود 4 تا 6.5 ولت
• جریان نشتی کلکتور-امیتر: حداکثر 200 میکروآمپر

 پکیج و پایه‌ها

• نوع پکیج: TO-247-3L
• چینش پایه‌ها:
  • پایه 1: Gate (G)
  • پایه 2: Collector ©
  • پایه 3: Emitter (E)
• سازگار با استاندارد RoHS (بدون سرب)

 کاربردها

• اینورترهای صنعتی
• منابع تغذیه سوئیچینگ (SMPS)
• UPS
• مدارهای PFC
• گرمایش القایی
• درایور موتور و تجهیزات صنعتی
