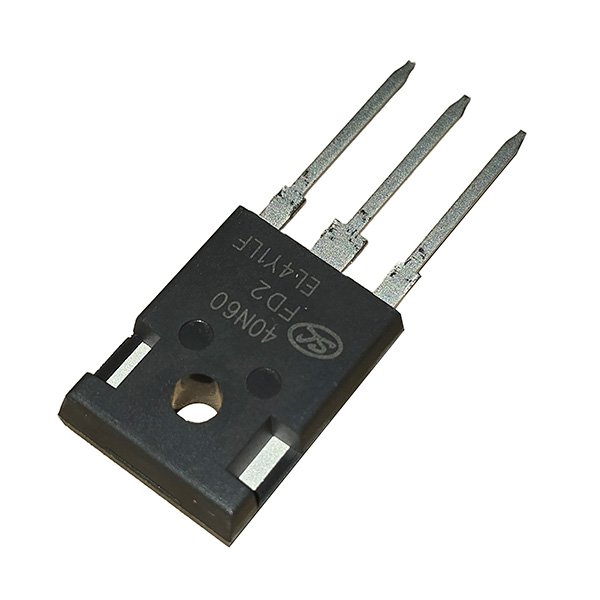

ترانزیستور IGBT مدل SGT40N60FD2P7

ترانزیستور SGT40N60FD2P7 یک IGBT قدرتمند از شرکت Silan Microelectronics است که برای کاربردهای توان بالا و سوئیچینگ سریع طراحی شده است. این قطعه با ولتاژ کاری 600 ولت و جریان کلکتور 40 آمپر، گزینه‌ای مناسب برای مدارهای الکترونیک قدرت، اینورترها و منابع تغذیه صنعتی محسوب می‌شود.

این IGBT با تکنولوژی Field Stop III ساخته شده و به همین دلیل دارای تلفات هدایتی کم، سرعت سوئیچینگ بالا و راندمان مناسب است. همچنین وجود دیود بازیابی سریع داخلی (Fast Recovery Diode) باعث بهبود عملکرد قطعه در مدارهای سوئیچینگ و کاهش تلفات برگشتی می‌شود.

مشخصات فنی:

• پکیج: TO-247-3L
• ولتاژ کلکتور-امیتر: 600 ولت
• جریان کلکتور: 40 آمپر
• ولتاژ گیت-امیتر: ±20 ولت
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حدود 1.8 ولت
• ولتاژ آستانه گیت (VGE(th)): حدود 4 تا 6.5 ولت
• توان اتلافی: 380 وات
• محدوده دمای کاری: 55- تا 150+ درجه سانتی‌گراد
• مقاومت حرارتی پیوند به کیس: 0.33°C/W
• زمان روشن شدن: حدود 16 نانوثانیه
• زمان خاموش شدن: حدود 110 نانوثانیه
• دیود داخلی: Fast Recovery Diode

کاربردها:

• دستگاه‌های گرمایش القایی
• UPS
• SMPS
• اینورترها
• مدارهای PFC
• تجهیزات صنعتی و الکترونیک قدرت
