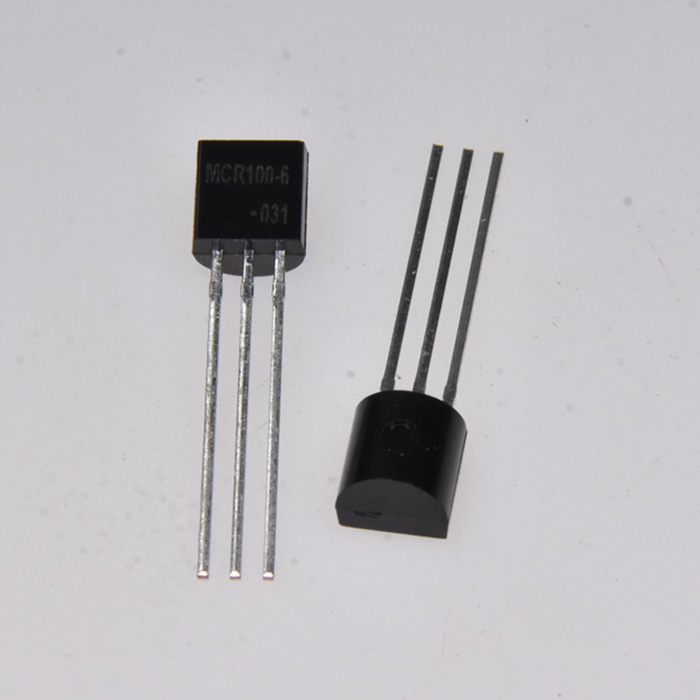

تریستور MCR100-6 (یکسوساز کنترلشونده سیلیکونی – SCR)
جریان 0.8 آمپر – ولتاژ 400 ولت – حساس به سطح منطقی (Logic Level Sensitive Gate)
تریستورهای سری MCR100 از نوع تریستورهای PNPN سیلیکونی با پیوند مسطح (Silicon Planar) هستند. این قطعات به دلیل جریان راهاندازی گیت بسیار پایین (در حد میکروآمپر)، به عنوان تریستورهای حساس به سطح منطقی (Logic Level) شناخته میشوند. این ویژگی به آنها اجازه میدهد تا بدون نیاز به مدارهای درایور واسط پیچیده، به طور مستقیم توسط میکروکنترلرها، آیسیهای منطقی و مدارهای کمتوان تحریک و روشن شوند.
ویژگیهای کلیدی
- تحریک مستقیم با گیت حساس: قابلیت اتصال مستقیم به خروجی میکروکنترلرها (مانند AVR, PIC, Arduino) و آیسیهای منطقی
- جریان موثر عبوری (IT(RMS)): حداکثر 0.8 آمپر
- تحمل ولتاژ معکوس و مستقیم بالا:
- مدل MCR100-6: تا 400 ولت
- مدل MCR100-8: تا 600 ولت
- پکیج کوچک و استاندارد: معمولاً در پکیج TO-92 جهت صرفهجویی در فضای برد
- عملکرد پایدار حرارتی: محدوده دمای کاری وسیع برای محیطهای صنعتی
مشخصات فنی و حداکثر مقادیر مجاز (Absolute Maximum Ratings)
- حداکثر جریان موثر در حالت روشن (IT(RMS)): 0.8 آمپر
- حداکثر ولتاژ بلاکینگ مستقیم و معکوس تکراری (VDRM / VRRM):
- برای مدل MCR100-6 برابر با 400 ولت
- برای مدل MCR100-8 برابر با 600 ولت
- محدوده دمای کاری پیوند (TJ): 40- تا 125+ درجه سانتیگراد
- محدوده دمای نگهداری در انبار (Tstg): 55- تا 150+ درجه سانتیگراد
مشخصات الکتریکی (در دمای محیط 25 درجه سانتیگراد)
- ولتاژ حالت روشن (VTM): حداکثر 1.7 ولت (در جریان لحظهای ITM = 1A)
- ولتاژ تحریک گیت (VGT): حداکثر 0.8 ولت (تحت تست VAK = 7V)
- جریان نشتی معکوس و مستقیم (IDRM / IRRM): حداکثر 10 میکروآمپر در ولتاژ نامی
- جریان نگهدارنده (IH): حداکثر 5 میلیآمپر (تحت تست IHL = 20mA و VAK = 7V)
گروهبندی جریان تحریک گیت (IGT)
این خانواده بر اساس میزان جریان گیت مورد نیاز برای تحریک، به گروههای زیر تقسیم میشود (تست شده در ولتاژ VAK = 7V):
- گروه A2: بین 5 تا 15 میکروآمپر (فوقالعاده حساس)
- گروه A1: بین 15 تا 30 میکروآمپر
- گروه A: بین 30 تا 80 میکروآمپر
- گروه B: بین 80 تا 200 میکروآمپر
کاربردها
این تریستور کمتوان به دلیل حساسیت فوقالعاده بالا و ابعاد کوچک، در طیف وسیعی از مدارهای الکترونیکی استفاده میشود:
- کنترل فاز فرکانس پایین: در مدارهای دیمر کمتوان و کنترل سرعت موتورهای کوچک AC
- رلههای حالت جامد (SSR): به عنوان سوئیچساز اولیه یا درایور اصلی در رلههای الکترونیکی
- مدارهای جرقهزن و آتشکننده (Ignition Circuits): سیستمهای احتراق الکترونیکی و فندکها
- کنترل و فرمان کمتوان: واسط بین خروجی سنسورها/میکروکنترلرها و بارهای الکتریکی
- مدارهای حفاظتی: سیستمهای Crowbar (حفاظت در برابر اضافهولتاژ) در منابع تغذیه کمتوان
