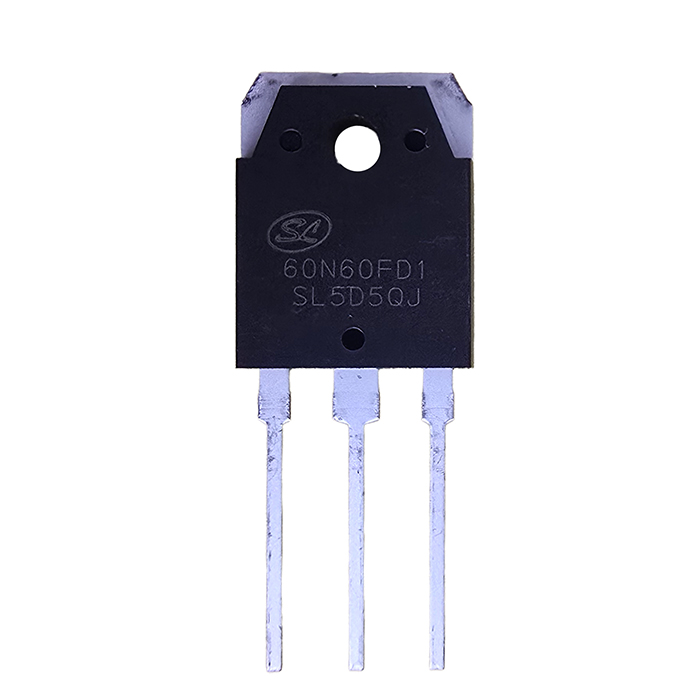

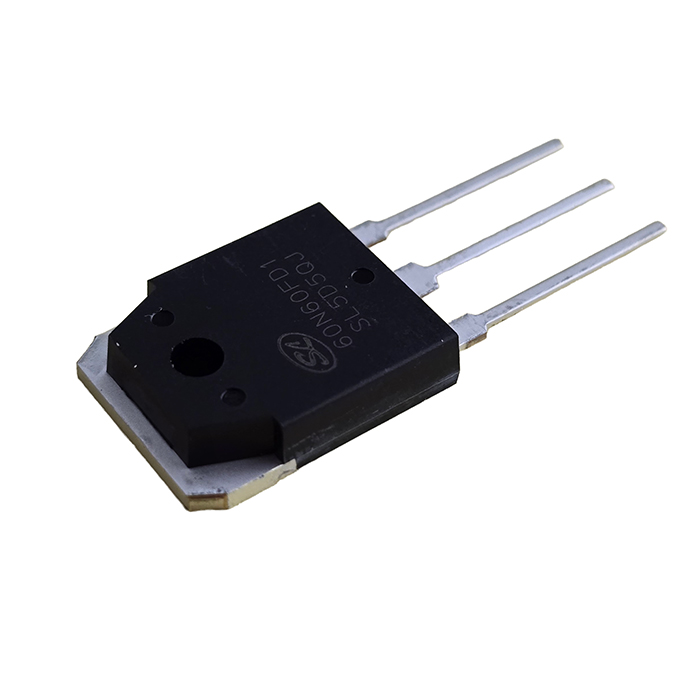

IGBT سیلان SGT60N60FD1PN | 60A 600V Field Stop

SGT60N60FD1PN یک ترانزیستور قدرت IGBT از شرکت Silan Microelectronics است که با فناوری Field Stop طراحی شده و برای کاربردهای توان بالا، سوئیچینگ سریع و راندمان مناسب گزینه‌ای قابل اعتماد محسوب می‌شود.

 ویژگی‌های اصلی

• ولتاژ کاری کلکتور به امیتر: 600 ولت
• جریان نامی کلکتور: 60 آمپر (در دمای 100°C)
• جریان پالسی لحظه‌ای: تا 180 آمپر
• ولتاژ اشباع پایین VCE(sat) در حدود 2.2 ولت در 60 آمپر
• تلفات هدایتی کم
• سرعت سوئیچینگ بالا
• امپدانس ورودی بالا
• دارای دیود فست ریکاوری داخلی (Fast Recovery Diode)
• مناسب کار در فرکانس‌های تا حدود 60 کیلوهرتز

 مشخصات فنی مهم

• نوع قطعه: IGBT Field Stop
• ولتاژ گیت-امیتر مجاز: ±20 ولت
• توان تلفاتی حداکثر: 321 وات
• دمای کاری پیوند (Junction): –55 تا +175 درجه سانتی‌گراد
• جریان نشتی کلکتور-امیتر: حداکثر 200 میکروآمپر
• ولتاژ آستانه گیت (VGE(th)): حدود 4 تا 6.5 ولت

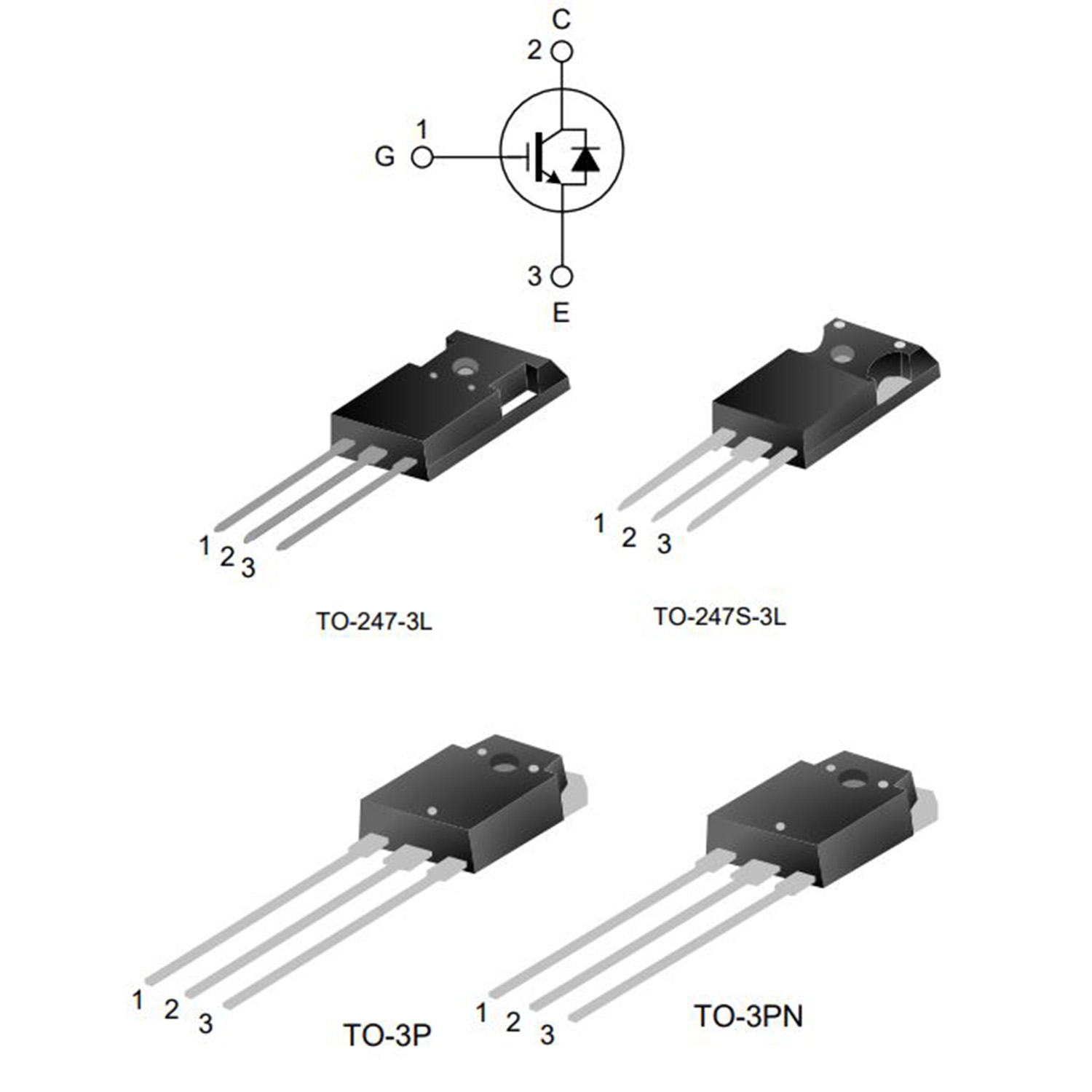

 پکیج و پایه‌ها

• نوع پکیج: TO-3P
• پایه‌ها:
  • پایه 1: Gate (G)
  • پایه 2: Collector
  • پایه 3: Emitter (E)
• وضعیت ساخت: بدون سرب (RoHS / Pb-Free)

 کاربردها

• اینورترهای صنعتی و خورشیدی
• منابع تغذیه سوئیچینگ (SMPS)
• UPS و سیستم‌های برق اضطراری
• مدارهای اصلاح ضریب توان (PFC)
• گرمایش القایی
• درایور موتورهای صنعتی
