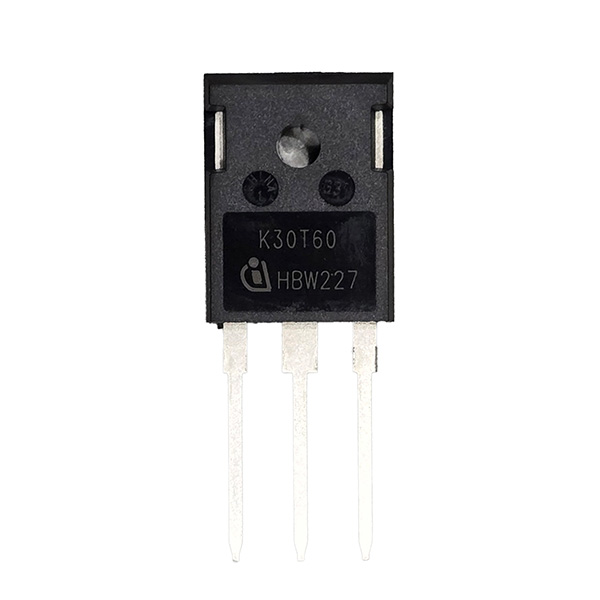

IGBT مدل IKW30N60T

IKW30N60T یک ترانزیستور قدرت IGBT از سری TRENCHSTOP™ شرکت Infineon است که برای کاربردهای 600 ولت طراحی شده و به همراه دیود آنتی‌پارالل سریع (Emitter Controlled HE Diode) عرضه می‌شود. این قطعه برای کاربردهای سوئیچینگ صنعتی با تلفات پایین و عملکرد پایدار در دمای بالا مناسب است.

مشخصات اصلی

• ولتاژ کلکتور–امیتر (VCES): 600V
• جریان کلکتور نامی (IC): 30A
• جریان کلکتور در 25°C: 45A
• جریان کلکتور در 100°C: 39A
• جریان پالس کلکتور: 90A
• افت ولتاژ اشباع (VCE(sat)):
  • 1.5V (typ) در 25°C
  • 1.9V در 175°C
• حداکثر دمای پیوند (Tj): 175°C
• توان تلفاتی (Ptot): 187W
• ولتاژ گیت–امیتر: ±20V
• Gate Charge (Qg): حدود 167nC
• پکیج: PG‑TO247‑3

ویژگی‌ها

• تکنولوژی TRENCHSTOP™ و Fieldstop
• افت ولتاژ اشباع پایین
• سرعت سوئیچینگ بالا
• EMI پایین
• گیت شارژ کم
• دیود بازیابی سریع با رفتار نرم (Soft Recovery)
• تحمل اتصال کوتاه تا 5µs
• ضریب دمایی مثبت در VCE(sat)
• سازگار با RoHS (بدون سرب)

کاربردها

• مبدل فرکانس (Frequency Converter)
• UPS
• درایو موتور
• اینورترهای صنعتی
• منابع تغذیه قدرت
