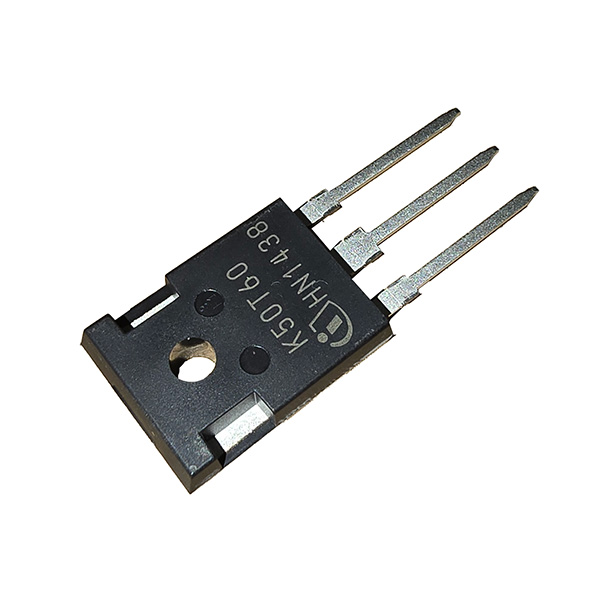

ترانزیستور IGBT مدل IKW50N60T (Infineon – TRENCHSTOP™ Series)

ترانزیستور IKW50N60T یک IGBT فوق‌العاده با عملکرد بالا از سری TRENCHSTOP™ شرکت Infineon است که به طور خاص برای کاربردهای مبدل فرکانس (Frequency Converters) و منابع تغذیه با توان بالا (High Power Applications) طراحی شده است. این قطعه با ولتاژ 600 ولت و جریان 50 آمپر، همراه با یک دیود Duopack (دیود آنتی‌پارالل با بازیابی سریع و کنترل‌شده)، راه‌حلی ایده‌آل برای بهینه‌سازی سیستم‌های الکترونیک قدرت ارائه می‌دهد.

این IGBT از فناوری TRENCHSTOP™ و Fieldstop بهره می‌برد که منجر به تلفات سوئیچینگ بسیار کم (Low Switching Losses)، تلفات هدایتی پایین (Low Conduction Losses) و VCE(sat) بسیار کم (typ. 1.5V) می‌شود. این ویژگی‌ها کارایی سیستم را به طور چشمگیری افزایش داده و گرمای تولیدی را کاهش می‌دهند.

مشخصات فنی برجسته:

• ولتاژ کلکتور-امیتر (VCE): 600 ولت
• جریان کلکتور (IC): 50 آمپر (در دمای 100 درجه سانتی‌گراد کیس) / 80 آمپر (در دمای 25 درجه سانتی‌گراد کیس)
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): معمولاً 1.5 ولت (در IC=50A, VGE=15V, Tj=25°C)
• حداکثر توان اتلافی (Ptot): 333 وات (در دمای 25 درجه سانتی‌گراد کیس)
• محدوده دمای عملکرد پیوند (TJ): 55- تا 175+ درجه سانتی‌گراد (حداکثر دمای پیوند 175 درجه سانتی‌گراد)
• مقاومت حرارتی پیوند به کیس (RthJC) برای IGBT: 0.45 K/W
• زمان تأخیر روشن شدن (Td(on)): 26 نانوثانیه (در Tj=25°C) / 27 نانوثانیه (در Tj=175°C)
• مجموع شارژ گیت (QGate): 110 نانوکولن (معمولی)
• دیود داخلی: دیود آنتی‌پارالل با بازیابی سریع (Fast Recovery Anti-Parallel Emitter Controlled HE Diode)
• زمان بازیابی معکوس دیود (trr): 143 نانوثانیه (در Tj=25°C) / 205 نانوثانیه (در Tj=175°C)

ویژگی‌های کلیدی:

• فناوری TRENCHSTOP™ و Fieldstop: برای بهینه‌سازی عملکرد و کاهش تلفات.
• تلفات هدایتی و سوئیچینگ بسیار کم: بهبود راندمان کلی سیستم.
• حداکثر دمای پیوند 175°C: قابلیت اطمینان بالا در دماهای کاری بالا.
• سوئیچینگ بسیار سریع: مناسب برای کاربردهای فرکانس بالا.
• EMI پایین: نویز الکترومغناطیسی کم.
• پکیج Duopack (PG-TO247-3): شامل IGBT و دیود با بازیابی سریع.
• سازگار با RoHS و بدون سرب (Pb-free).

کاربردها:

• مبدل‌های فرکانس (Frequency Converters)
• منابع تغذیه توان بالا (High Power Applications)
• UPS
• شارژرهای خورشیدی (Solar Chargers)
• درایوهای موتور (Motor Drives)
• سیستم‌های اینورتر
