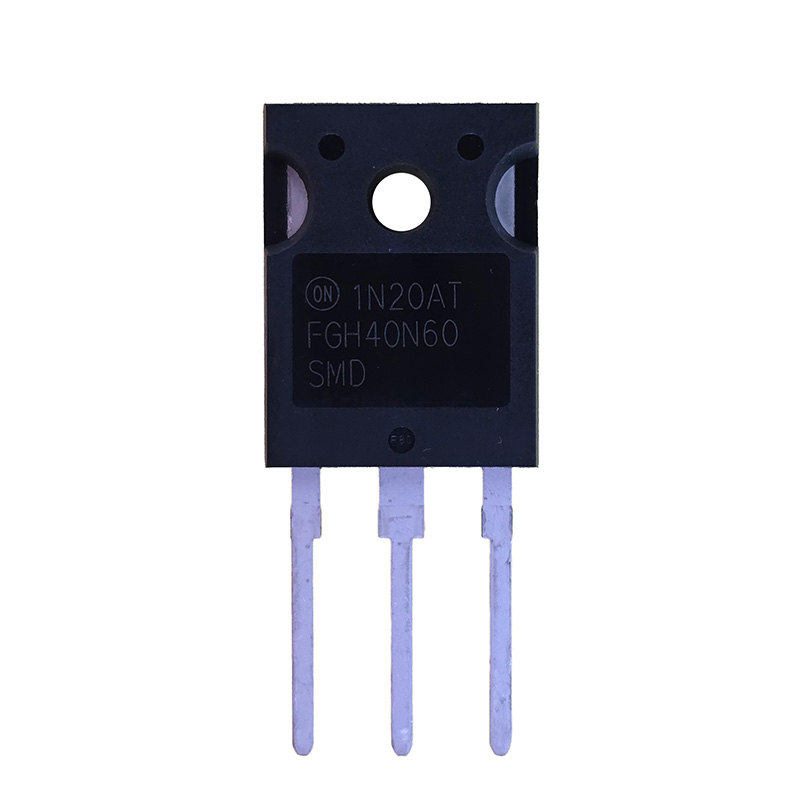

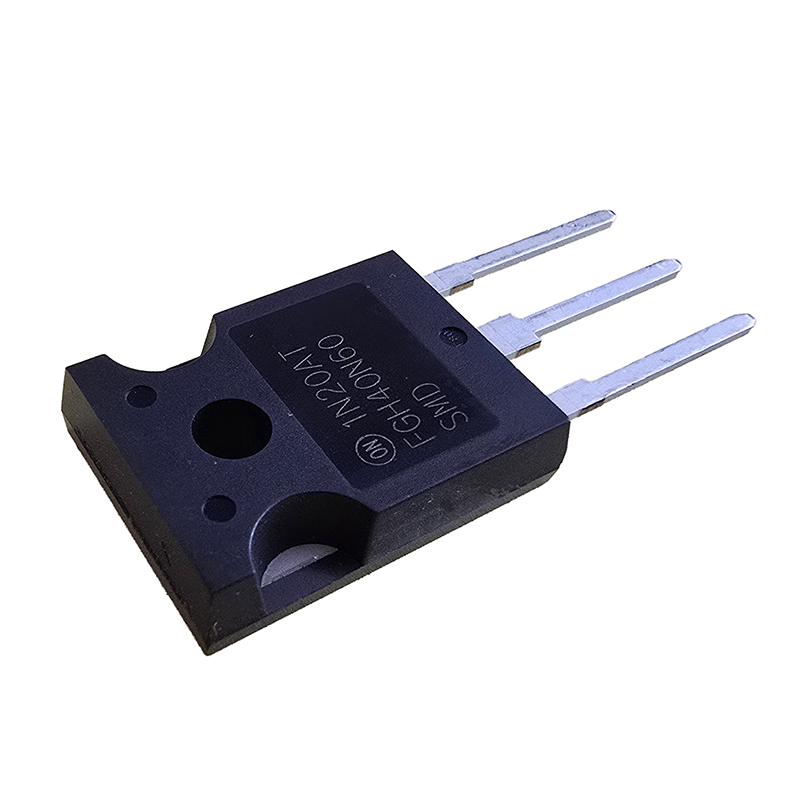

IGBT مدل FGH40N60SMD

FGH40N60SMD یک ترانزیستور IGBT نسل دوم Field‑Stop از شرکت onsemi است که برای کاربردهای قدرت و سوئیچینگ پرسرعت طراحی شده است. این قطعه با ولتاژ کاری 600 ولت و جریان 40 آمپر، انتخابی ایده‌آل برای پروژه‌ها و دستگاه‌هایی است که نیاز به راندمان بالا، تلفات کم و قابلیت اطمینان زیاد دارند. این IGBT به‌صورت پکیج TO‑247‑3LD عرضه می‌شود و به‌دلیل طراحی Field‑Stop و مشخصات حرارتی مناسب، در بارهای سنگین و دمای بالا عملکرد بسیار پایداری ارائه می‌دهد.

ویژگی‌های کلیدی

• ولتاژ کلکتور–امیتر: 600V
• جریان نامی: 40A
• جریان پالس: تا 120A
• Tj تا 175°C – مناسب برای کارهای سنگین و محیط‌های صنعتی
• VCE(sat) بسیار پایین: حدود 1.9V @ IC=40A
• سوئیچینگ سریع با تلفات کم (Eoff=6.5µJ/A)
• ایده‌آل برای کار موازی (Positive Temp Coefficient)
• قطعه کاملاً RoHS / Halogen‑Free

کاربردها

• اینورترهای خورشیدی
• UPS و منابع تغذیه صنعتی
• شارژرهای صنعتی و PFC
• جوشکاری (Welder)
• سیستم‌های انرژی (ESS)
• تجهیزات مخابراتی و توان بالا

مشخصات فنی اصلی

• ICM (پالس): 120A
• VCE(sat): حدود 1.9V
• Qg: حدود 119–180nC
• توان اتلاف: 349W
• RthJC: تنها 0.43°C/W
• ولتاژ گیت: ±20V
